| Номер в госреестре | 80844-20 |
| Наименование СИ | Шаблоны сварщика универсальные |
| Обозначение типа СИ | Элитест УШС-3, УШС-3Т, УШС-4, УШС-4Т |
| Изготовитель | Общество с ограниченной ответственностью "АРИОН" (ООО "АРИОН"), г. Нижний Новгород |
| Год регистрации | 2020 |
| Срок свидетельства | 31.12.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Шаблоны сварщика универсальные «Элитест» УШС-3, УШС-3Т, УШС-4, УШС-4Т (далее по тексту - УШС) предназначены для визуально-измерительного контроля стыкуемых деталей, параметров стыковых и угловых швов, дефектов и контроля диаметров электродов и сварочной проволоки.

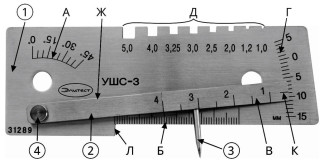

УШС состоят из основания 1, на котором на лицевой стороне с помощью оси 4 установлен движок 2 с измерительным наконечником 3, и нанесены измерительные шкалы А, Б, Г. Движок 2 выполнен в виде пластины, один конец которой должен быть выполнен в виде клина. На лицевой поверхности клиновой части нанесена шкала В (цифры шкалы соответствуют толщине движка). На клиновом конце движка нанесена контрольная риска-индекс К для шкалы Г.
В верхней части УШС в виде прямоугольника выполнены контрольные пазы Д. Под пазами, на лицевой поверхности нанесены номинальные значения.
У УШС-4 и УШС-4Т на тыльной стороне установлено стопорное устройство 6 движка
5 и рамка с измерительной шкалой Е. На движке 5 нанесены контрольные риски-индексы М и Н для шкалы Е.
УШС выпускаются в 4 модификациях. Модель 4 отличается от модели 3 наличием возможности измерения фактической толщины углового шва (шкала Е). Индекс «Т» в модели УШС обозначает повышенную точность исполнения.
Общий вид УШС с передней и тыльной стороны в разных исполнениях представлен на рисунках 1, 2, 3, 4 и 5.
АЖ Д Г
5,0 4,0 3,25 3,0 2,5 2,0 1,2 1,0
Рисунок 2 - Внешний вид УШС-3Т
Пломбирование универсальных шаблонов сварщика не предусмотрено.
«Элитест»
УШС
отсутствует
Таблица 1 - Метрологические характеристики
Значение
Наименование характеристики
УШС-3
УШС-4
УШС-3Т
УШС-4Т
Диапазон измерений
- измерительная шкала Б, мм
- измерительная шкала А, °
- измерительная шкала В, мм
- измерительная шкала Г (вогнутость), мм
- измерительная шкала Г (выпуклость), мм,
- контрольные пазы Д, мм
- измерительная шкала Е (только для модели УШС-4 и УШС-4Т), мм_
от 0 до 50 от 0 до 45 от 1 до 4 от 0 до 15 от 0 до 5 1,0; 1,2; 2,0; 2,5; 3,0; 3,25, 4,0; 5,0 от 0 до 12
Цена деления шкалы
- измерительная шкала Б, мм
1,0
5.0 0,5
1.0 1,0
1,0
- измерительная шкала А, °
- измерительная шкала В, мм
- измерительная шкала Г (вогнутость), мм
- измерительная шкала Г (выпуклость), мм,
- контрольные пазы Д, мм
- измерительная шкала Е (только для модели УШС-4 и УШС-4Т), мм_
| Пределы допускаемой абсолютной погрешности | ||
| измерений | ||
| - измерительная шкала Б, мм | ||
| в диапазоне от 0 до 10 включ. | ±0,15 | ±0,10 |
| в диапазоне от св.10 до 50 | ±0,15 | ±0,15 |
| - измерительная шкала А, ° | ±2,00 | ±1,50 |
| - измерительная шкала В, мм | ±0,20 | ±0,10 |
| - измерительная шкала Г (вогнутость), мм | ||
| в диапазоне от 0 до 10 включ. | ±0,20 | ±0,10 |
| в диапазоне св.10 до 15 | ±0,20 | ±0,20 |
| - измерительная шкала Г (выпуклость), мм, | ±0,20 | ±0,10 |
| - измерительная шкала Е (только для модели | ±0,20 | ±0,10 |
| УШС-4 и УШС-4Т), мм | ||
| Пределы допускаемого отклонения от номиналь | ±0,10 | ±0,10 |
| ного значения контрольных пазов Д, мм |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры, мм, не более | |
| УШС-3, УШС-3Т | |
| - ширина | 130 |
| - высота | 47 |
| - глубина | 11 |
| УШС-4, УШС-4Т | |
| - ширина | 135 |
| - высота | 47 |
| - глубина | 27 |
| Масса, г, не более | |
| - УШС-3, УШС-3Т | 160 |
| - УШС-4, УШС-4Т | 250 |
| Условия эксплуатации - температура окружающей среды, °С - относительная влажность воздуха, %, не более | от -40 до +45 80 |
наносится на титульный лист паспорта УШС типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| УШС | УШС-3, УШС-4 УШС-3Т, УШС-4Т | 1 шт. |
| Футляр/чехол | - | 1 шт. |
| Паспорт | - | 1 экз. |
| Методика поверка | МП 4303-005-2020 | 1 экз. |
осуществляется по документу МП 4303-005-2020 «ГСИ. Шаблоны сварщика универсальные «Элитест» УШС-3, УШС-3Т, УШС-4, УШС-4Т. Методика поверки», утвержденному ФБУ «УРАЛТЕСТ» 27.03.2020.
Основные средства поверки:
- микроскоп измерительный универсальный УИМ-23 (регистрационный номер в Федеральном информационном фонде 3705-73);
- штангенциркуль с цифровым отсчетом TESA - CAL IP65 (регистрационный номер в Федеральном информационном фонде 20672-05);
- меры длины МКП 4 разряда, диапазон измерения от 1,0 мм до 100 мм (регистрационный номер в Федеральном информационном фонде 1712-76);
- плита поверочная, габаритные размеры 1600x1000 мм, КТ 0 (регистрационный номер в Федеральном информационном фонде 11605-10);
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или в паспорт.
приведены в эксплуатационном документе.
ТУ 3936-034-96651179-2016 Измерители геометрических параметров сварных швов «Элитест» УШС-3, УШС-3Т, УШС-4, УШС-4Т, «Шаблон Ушерова-Маршака (цифро-вой/нониусный)», «WG01», «WG1», «WG2+», «WG4 HI-LO», «WG5», «WG6», «WG7», «WG8», «WG9», «WG10», «WG11», «WG12», «WG13», «Pocket Bridge Cam», «Bridge Cam», «V-WAC». Технические условия
