| Номер в госреестре | 80224-20 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | ЕХК-СТО |
| Изготовитель | PFIFFNER Instrument Transformers Ltd., Швейцария |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока ЕХК-СТО (далее - трансформаторы) предназначены для передачи сигнала измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты.
Принцип действия трансформаторов основан на использовании явления электромагнитной индукции, т.е. на создании ЭДС переменным магнитным полем. Трансформаторы относятся к классу масштабных измерительных преобразователей электрических величин.
По принципу конструкции трансформаторы являются встроенными и применяются в качестве комплектующих изделий для КРУЭ с элегазовой изоляцией. Трансформаторы выпускаются в следующих модификациях: EXK-CTOLK и EXK-CTOLG, отличающихся метрологическими и техническими характеристиками. Первичной обмоткой трансформаторов служат токопроводы КРУЭ, проходящие по оси трансформатора внутри корпуса. Основная высоковольтная изоляция обеспечивается за счет элегаза. Трансформаторы имеют тороидальные сердечники с вторичными обмотками, которые расположены внутри элегазового объема в литом алюминиевом корпусе. Выводы вторичных обмоток подключены к клеммам распределительной контактной коробки, закрепленной на крышке трансформатора.
Пломбирование трансформаторов не предусмотрено.

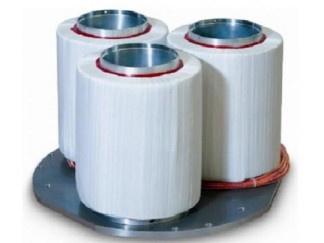

Общий вид трансформаторов представлен на рисунке 1.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | |||
| EXK-CTOLK | EXK-CTOLG | |||
| Номинальное напряжение ином, кВ | 0,66 | |||
| Наибольшее рабочее напряжение U/н.р, кВ | 0,72 | |||
| Номинальная частота переменного тока, Гц | 50 | |||
| Номинальный первичный ток Лном, А: | ||||
| - 1S1 -1S2 | 600 | 600 | ||
| - 2S1 -2S2 | 300 | 600 | ||
| - 2S1 -2S3 | 600 | - | ||
| - 3S1 -3S2 | 300 | 300 | ||
| - 4S1 -4S2 | 300 | 300 | ||
| Номинальный вторичный ток /2ном, А | 1 | 5 | ||
| Классы точности вторичных обмоток для измерений и учета по ГОСТ 7746: | ||||
| - 1S1 -1S2 | 5Р | 5Р | ||
| - 2S1 -2S2 | 5Р | 5Р | ||
| - 2S1 -2S3 | 5Р | - | ||
| - 3S1 -3S2 | 0,5 | 0,5S | ||
| - 4S1 -4S2 | 0,2S | 0,2S | ||
| Номинальная вторичная нагрузка £2ном с индуктивно-активным коэффициентом мощности cos ф2=0,8, В А: | ||||
| - 1S1 -1S2 | 20 | 30 | ||
| - 2S1 -2S2 | 20 | 30 | ||
| - 2S1 -2S3 | 20 | - | ||
| - 3S1 -3S2 | 20 | 30 | ||
| - 4S1 -4S2 | 20 | 30 | ||
| Номинальная предельная кратность вторичной обмотки для | 10 | 10 | ||
| защиты Кном, не менее | ||||
| Номинальный коэффициент безопасности Кбном вторичных | 10 | 10 | ||
| обмоток для измерений и учета | ||||
Таблица 2 - Основные технические характеристики
| Характеристика | Значение | |
| EXK-CTOLK | EXK-CTOLG | |
| Количество вторичных обмоток | 5 | 4 |
| Габаритные размеры, мм, не более: | ||
| - диаметр внутренний | 192 | 273 |
| - диаметр наружный | 300 | 350 |
| Масса, кг, не более | 450 | |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 (диапазон рабочих температур, °С) | У3 (от -30 до +40) | |
наносится методом наклейки на табличку технических данных трансформатора и типографским способом на титульный лист паспортов.
Таблица 3 - Комплектность средства измерений
| Наименование | Количество |
| Трансформатор тока ЕХК-СТОLK, зав. №№ 2004.2063.02/1, 2004.2063.02/2, 2004.2063.02/3, 2004.1656.02/1, 2004.1656.02/2, 2004.1656.02/3 | 6 шт. |
| Трансформатор тока ЕХК-СТОLG, зав. №№ 2007.2032.04/1, 2007.2032.04/2, 2007.2032.04/3, 2007.2032.06/1, 2007.2032.06/2, 2007.2032.06/3 | 6 шт. |
| Паспорт | 12 экз. |
осуществляется по ГОСТ 8.217-2003 «Государственная система обеспечения единства измерений. Трансформаторы тока. Методика поверки».
Основные средства поверки:
- трансформатор тока измерительный переносной ТТИП-5000/5 (регистрационный номер в Федеральном информационном фонде 39854 -08);
- прибор электроизмерительный эталонный многофункциональный «Энергомонитор-3.1КМ» (регистрационный номер в Федеральном информационном фонде 52854-13);
- магазин нагрузок МР3027 (регистрационный номер в Федеральном информационном фонде 34915 -07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к трансформаторам тока ЕХК-СТО
ГОСТ 8.217-2003 Государственная система обеспечения единства измерений. Трансформаторы тока. Методика поверки
| Зарегистрировано поверок | 36 |
| Поверителей | 3 |
| Актуальность данных | 24.10.2025 |
