| Номер в госреестре | 78812-20 |
| Наименование СИ | Трансформаторы напряжения |
| Обозначение типа СИ | ЗНОЛ.06.4-10 У3 |
| Изготовитель | ОАО "Свердловский завод трансформаторов тока" (СЗТТ), г.Екатеринбург |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы напряжения ЗНОЛ.06.4-10 У3 (далее по тексту - трансформаторы напряжения), изготовленные в 2009 г., предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Принцип действия трансформаторов напряжения основан на явлении электромагнитной индукции переменного тока.
Трансформаторы напряжения являются однофазными электромагнитными устройствами с заземляемым выводом «Х» высоковольтной обмотки.
Магнитопровод стержневого типа выполнен из холоднокатаной электротехнической стали, разрезной. Обмотки расположены на магнитопроводе концентрически.
Основная вторичная обмотка предназначена для измерения, учета электроэнергии, дополнительная вторичная обмотка - для питания цепей защиты, автоматики, управления, сигнализации и для контроля изоляции сети.
Обмотки с магнитопроводом залиты изоляционным компаундом, создающим монолитный блок, который обеспечивает электрическую прочность изоляции и защиту обмоток от механических повреждений и проникновения влаги.
В верхней части трансформаторов напряжения расположен высоковольтный вывод «А» первичной обмотки. Выводы вторичных обмоток и заземляемый вывод «Х» расположены в клеммнике на передней торцевой части внизу трансформаторов напряжения. Вторичные обмотки имеют возможность пломбирования контактов.

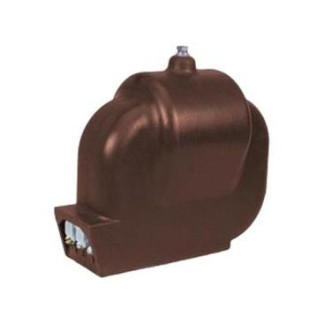

Общий вид средства измерений и схема пломбировки от несанкционированного доступа приведены на рисунке 1.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение для заводских номеров |
| 4306, 4390, 43901, 4398, 4308, 4270, 4309, 4392, 4310, 4695, 4305, 4276, 4489, 4304, 4274, 4397, 4393, 4271, 4275, 4307, 4273, 4272, 4391, 4395 | |
| Номинальное напряжение первичной обмотки и1ном, кВ | 10/V3 |
| Номинальное напряжение вторичной обмотки и2ном, В | 100/V3 |
| Номинальная частота Гном, Гц | 50 |
| Класс точности основной вторичной обмотки | 0,5 |
| Номинальная мощность основной вторичной обмотки, ВА | 50 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С | от -45 до +55 |
наносится на титульный лист паспорта трансформатора напряжения типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор напряжения | ЗНОЛ.06.4-10 У3 | 24 шт. |
| Паспорт | ЗНОЛ.06.4-10 У3 | 24 экз. |
осуществляется по документу ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки».
Основные средства поверки:
- трансформатор напряжения измерительный лабораторный серии НЛЛ-10 (регистрационный номер в Федеральном информационном фонде 46942-10);
- прибор сравнения КНТ-03 (регистрационный номер в Федеральном информационном фонде 24719-03);
- магазин нагрузок МР 3025 (регистрационный номер в Федеральном информационном фонде 22808-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде оттиска поверительного клейма.
отсутствуют.
Нормативные документы, устанавливающие требования к трансформаторам напряжения ЗНОЛ.06.4-10 У3
ГОСТ 8.216-2011 ГСИ. Трансформаторы напряжения. Методика поверки
| Зарегистрировано поверок | 24 |
| Поверителей | 1 |
| Актуальность данных | 23.10.2025 |
