| Номер в госреестре | 78547-20 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | ТФНД 220 |
| Изготовитель | Завод "Электроаппарат", г.Ленинград (с 1989 - С.-Петербург) |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока ТФНД 220 (далее - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Описание средства измерения
Принцип действия трансформаторов тока основан на законе электромагнитной индукции.
Трансформаторы тока являются однофазными, состоящими из первичной и вторичной обмоток, помещенных в фарфоровую покрышку, заполненную трансформаторным маслом. В качестве маслорасширителя используется верхняя часть фарфоровой покрышки. Колебания уровня масла контролируют с помощью маслоуказателя, установленного в верхней части крышки. Основание трансформаторов представляет собой металлический сварной цоколь, с одной стороны которого расположена клеммная коробка.
Крепление фарфоровой покрышки к основанию механическое.

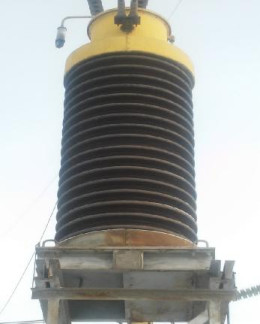

Общий вид трансформатора тока представлен на рисунке 1.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальное напряжение, кВ | Описание |
| Номинальный первичный ток, А | 1200 |
| Номинальный вторичный ток, А | 5 |
| Класс точности вторичных обмоток для измерений и учета | 0,5 |
| Номинальная вторичная нагрузка, В-А с коэффициентом мощности еоБф = 0,8 | 30 |
| Номинальная частота переменного тока сети, Г ц | 50 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С | от -45 до +40 |
| Среднее время безотказной работы, ч, не менее | 40000 |
| Средний срок службы, лет, не менее | 25 |
наносится на титульный лист паспорта трансформатора типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средств измерений
| Наименование | Обозначение | Количество |
| Трансформаторы тока (заводские номера 115, 116, 121, 123, 125, 127, 667, 680, 681) | ТФНД 220 | 9 шт. |
| Паспорт | - | 9 экз. |
осуществляется по документу ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Основные средства поверки:
- трансформатор тока измерительный лабораторный ТТИ-5000.5 (регистрационный номер в Федеральном информационном фонде 27007-04);
- прибор сравнения КТН-03 (регистрационный номер в Федеральном информационном фонде 27719-03);
- магазины нагрузок МР3027 (регистрационный номер в Федеральном информационном фонде 34915-07).
Допускается применение аналогичных средств поверки, обеспечивающих метрологические характеристики поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.
Нормативные документы, устанавливающие требования к трансформаторам тока ТФНД 220
ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки»
| Зарегистрировано поверок | 9 |
| Поверителей | 1 |
| Актуальность данных | 23.10.2025 |
