| Номер в госреестре | 78361-20 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | ТШЛ 20 |
| Изготовитель | Завод "Электроаппарат", г.Ленинград (с 1989 - С.-Петербург) |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 8 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока ТШЛ 20 (далее - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Описание средства измерения
Трансформатор тока - шинный, с литой изоляцией на основе эпоксидной смолы в корпусе. Первичной обмоткой трансформатора служит шина токопровода.
Трансформатор состоит из двух магнитопроводов с намотанными на них вторичными обмотками, залитыми в эпоксидный компаунд так, что образуется монолитный кольцеобразный изоляционный блок, в боковом приливе которого расположены зажимы вторичных обмоток.
В изоляционный блок трансформатора тока залито экранирующее металлическое кольцо, соединяемое электрически при помощи потенциалосъемника с шиной.

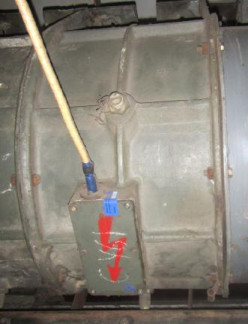

Общий вид трансформатора тока и схема пломбировки от несанкционированного доступа представлены на рисунке 1.
Таблица 1- Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальное напряжение, кВ | Описание |
| Испытательное напряжение, кВ | 66 |
| Номинальный первичный ток, А | 8000 |
| Номинальный вторичный ток, А | 5 |
| Номинальный класс точности вторичной обмотки для измерений | 0,5 |
| Номинальная вторичная нагрузка с коэффициентом мощности cos9= 0,8, В-А | 30 |
| Номинальная частота переменного тока сети, Гц | 50 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С | от -45 до +40 |
| Высота над уровнем моря, м, не более | 1000 |
| Среднее время безотказной работы, ч, не менее | 400000 |
| Средний срок службы, лет, не менее | 30 |
наносится на титульный лист паспорта трансформатора типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средств измерений
| Наименование | Обозначение | Количество |
| Трансформаторы тока (заводские номера 292, 672, 663, 824, 296, 106, 293, 2219, 2218, 2293) | ТШЛ 20 | 10 шт. |
| Паспорт | - | 10 экз. |
осуществляется по документу ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Основные средства поверки:
- трансформатор тока измерительный лабораторный ТТИ-5000.5 (регистрационный номер в Федеральном информационном фонде 27007-04);
- прибор сравнения КТН-03 (регистрационный номер в Федеральном информационном фонде 27719-03);
- магазины нагрузок МР3027 (регистрационный номер в Федеральном информационном фонде 34915-07).
Допускается применение аналогичных средств поверки, обеспечивающих метрологические характеристики поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.
отсутствуют.
Нормативные документы, устанавливающие требования к трансформаторам тока ТШЛ 20
| Зарегистрировано поверок | 10 |
| Поверителей | 1 |
| Актуальность данных | 23.10.2025 |
