| Номер в госреестре | 75963-19 |
| Наименование СИ | Трансформаторы напряжения |
| Обозначение типа СИ | NMTSM-38 |
| Изготовитель | "Fabrika Mernih Transformatora Zajecar (FMT Zajecar) d.o.o." |
| Год регистрации | 2019 |
| Срок свидетельства | 22.08.2024 |
| МПИ (интервал между поверками) | 8 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы напряжения NMTSM-38 (далее - трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в сетях переменного тока с частотой 50 или 60 Гц.
Принцип действия трансформаторов основан на преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте и без существенных потерь мощности. Трансформаторы относятся к классу измерительных преобразователей.
Трансформаторы NMTSM-38 предназначены для наружной установки на локомотивы.
Трансформаторы являются однофазными, имеют литой корпус, обеспечивающий основную изоляцию. Вторичные обмотки выведены на контактные площадки для подсоединения к внешней цепи. Контактные площадки выводов вторичных обмоток защищены съемной крышкой. Для закрепления трансформатора в металлическом основании имеются отверстия под болты. Трансформаторы имеют 1 или 2 вторичных обмотки.
Табличка с паспортными данными расположена на нижней части корпуса трансформаторов.

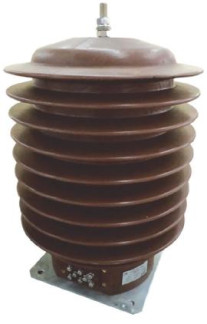

Общий вид трансформаторов с указанием мест пломбирования от несанкционированного доступа и нанесения знака поверки представлен на рисунке 1.
Таблица 1 - Метрологические и технические характеристики трансформаторов
| Наименование характеристики | Значение |
| Номинальное напряжение первичной обмотки, кВ | 35 |
| Наибольшее рабочее напряжение первичной обмотки, кВ | 52 |
| Номинальное напряжение вторичных обмоток, В | 100 |
| Классы точности вторичных обмоток для измерений по ГОСТ 1983-2015 | 0,5; 1 |
| Номинальная мощность вторичных обмоток с индуктивно-активным коэффициентом мощности cos ф2=0,8, В-А | 30; 60 |
| Номинальная частота напряжения сети, Гц | 50; 60 |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 | УХЛ1 |
| Габаритные размеры, (длинахширинахвысота), мм, не более | 380x380x520 |
| Масса, кг, не более | 82 |
| Средняя наработка на отказ, ч | 350000 |
| Средний срок службы, лет | 40 |
наносится методом трафаретной печати на табличку с техническими данными трансформаторов и типографским способом на титульный лист паспорта.
Таблица 2 - Комплектность трансформаторов
| Наименование | Количество |
| Трансформатор напряжения NMTSM-38 | 1 шт. |
| Паспорт | 1 экз. |
осуществляется по документу ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки».
Основные средства поверки:
- трансформатор напряжения измерительный лабораторный НЛЛ-35 (регистрационный номер в Федеральном информационном фонде 46942-11);
- прибор электроизмерительный эталонный многофункциональный «Энергомонитор - 3.1 КМ» (регистрационный номер в Федеральном информационном фонде 52854-13);
- магазин нагрузок МР3025 (регистрационный номер в Федеральном информационном фонде 22808-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт и на корпус трансформатора.
отсутствуют.
ГОСТ 1983-2015 Трансформаторы напряжения. Общие технические условия ГОСТ 8.216-2011 ГСИ. Трансформаторы напряжения. Методика поверки Техническая документация изготовителя
