| Номер в госреестре | 75959-19 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | ATM, ATMS |
| Изготовитель | "Fabrika Mernih Transformatora Zajecar (FMT Zajecar) d.o.o." |
| Год регистрации | 2019 |
| Срок свидетельства | 22.08.2024 |
| МПИ (интервал между поверками) | 8 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока ATM, ATMS (далее - трансформаторы) предназначены для передачи сигналов измерительной информации устройствам защиты, сигнализации и управления в сетях переменного тока промышленной частоты.
Принцип действия трансформаторов основан на использовании явления электромагнитной индукции, то есть на создании электродвижущей силы (далее по тексту -ЭДС) переменным магнитным полем. Первичный ток, протекая по первичной обмотке, создает в магнитопроводе вторичной обмотки ЭДС. Так как вторичная обмотка замкнута на внешнюю нагрузку, ЭДС вызывает появление во вторичной обмотке и внешней нагрузке тока, пропорционального первичному току.
Трансформаторы имеют литой корпус, изготовленный на основе эпоксидного компаунда. Выводы первичных обмоток расположены на верхней части трансформаторов. Выводы вторичных обмоток трансформаторов и вывод заземления расположены внизу трансформаторов в контактной коробке и закрыты защитной крышкой.
Трансформаторы имеют от одной до трёх вторичных обмоток. Основные вторичные обмотки предназначены для питания измерительных приборов и цепей защитных устройств, дополнительная обмотка - для питания цепей защитных устройств и контроля изоляции сети.
Трансформаторы имеют возможность переключения по первичной обмотке для получения двух коэффициентов трансформации в одном трансформаторе.
Трансформаторы выпускаются в следующих модификациях:
АТМ 2410, АТМ 3610, АТМS 2410, АТМБ 3610 - трансформаторы с одной вторичной обмоткой; без переключения коэффициента трансформации, получаемого путем изменения числа витков первичной обмотки;
АТМ 2420, АТМ 3620 - трансформаторы с двумя вторичными обмотками; без переключения коэффициента трансформации, получаемого путем изменения числа витков первичной обмотки;
АТМ 2430, АТМ 3630 - трансформаторы с тремя вторичными обмотками; без переключения коэффициента трансформации, получаемого путем изменения числа витков первичной обмотки;
АТМ 2411, АТМ 3611, АТМS 2411 - трансформатор с одной вторичной обмоткой; с переключением коэффициента трансформации, получаемого путем изменения числа витков первичной обмотки;
АТМ 2421, АТМ 3621 - трансформатор с двумя вторичными обмотками; с переключением коэффициента трансформации, получаемого путем изменения числа витков первичной обмотки;
АТМ 2431, АТМ 3631 - трансформатор с тремя вторичными обмотками; с переключением коэффициента трансформации, получаемого путем изменения числа витков первичной обмотки.
Табличка с паспортными данными расположена на нижней части корпуса трансформаторов или на контактной коробке.

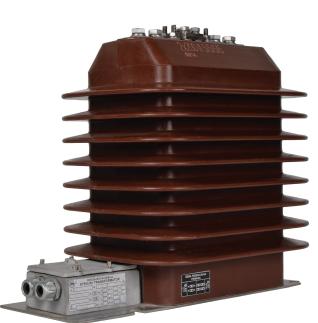

Общий вид трансформаторов с указанием мест пломбирования от несанкционированного доступа и нанесения знака поверки представлен на рисунке 1.
б) трансформаторы ATMS
Рисунок 1- Общий вид трансформаторов тока ATM, ATMS с указанием мест пломбирования от несанкционированного доступа и нанесения знака поверки
отсутствует.
Таблица 1 - Метрологические и технические характеристики трансформаторов ATM
| Наименование характеристики | Значение | |
| ATM 24ХХ | ATM 36ХХ | |
| Номинальное напряжение, кВ | 20 | 35 |
| Наибольшее рабочее напряжение, кВ | 24 | 36 |
| Номинальный первичный ток, А | 10; 15; 20; 30; 40; 50; 75; 80; 100; 150; 200; 300; 400; 500; 600; 750; 800; 1000; 1200 | |
| Номинальный вторичный ток, А | 1; 5 | |
| Наименование характеристики | Значение | |
| ATM 24ХХ | ATM 36ХХ | |
| Номинальная вторичная нагрузка S^m с коэффициентом мощности cos ф2=1, В-А | 2,5; 5 | |
| Номинальная вторичная нагрузка S^™ с индуктивно-активным коэффициентом мощности cos ф2=0,8, В-А | 5; 10; 15 | |
| Классы точности вторичной обмотки для измерений и учета по ГОСТ 7746-2015 | 0,2; 0,2S; 0,5; 0,5S | |
| Классы точности вторичной обмотки для защиты по ГОСТ 7746-2015 | 5P;10P | |
| Номинальная частота переменного тока, Гц | 50/60 | |
| Номинальный коэффициент безопасности КБном вторичных обмоток для измерений и учета | 5; 10 | |
| Номинальная предельная кратность Кном вторичных обмоток для защиты | 5; 10; 15; 20; 30 | |
| Габаритные размеры, (длинахширинахвысота), мм, не более | 450x258x250 | 450x258x370 |
| Масса, кг, не более | 34 | 38 |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 | УХЛ1 | |
| Средний срок службы, лет, не менее | 40 | |
| Средняя наработка на отказ, ч | 350000 | |
Таблица 2 - Метрологические и технические характеристики трансформаторов ATMS
| Наименование характеристики | Значение | |
| ATMS 24ХХ | ATMS 36ХХ | |
| Номинальное напряжение, кВ | 20 | 35 |
| Наибольшее рабочее напряжение, кВ | 24 | 36 |
| Номинальный первичный ток, А | 10; 15; 20; 30; 40; 50; 75; 80; 100; 150; 200; 300; 400; 500 | |
| Номинальный вторичный ток, А | 1; 5 | |
| Номинальная вторичная нагрузка S2hom с коэффициентом мощности cos ф2=1, В-А | 5 2, | |
| Номинальная вторичная нагрузка S2hom с индуктивно-активным коэффициентом мощности cos ф2=0,8, В-А | 5; 10 | |
| Классы точности вторичной обмотки для измерений и учета по ГОСТ 7746-2015 | 0,5 | |
| Классы точности вторичной обмотки для защиты по ГОСТ 7746-2015 | 5P;10P | |
| Номинальная частота переменного тока, Гц | 50/60 | |
| Номинальный коэффициент безопасности КБном вторичных обмоток для измерений и учета | 5 | |
| Наименование характеристики | Значение | |
| ATMS 24ХХ | ATMS 36ХХ | |
| Номинальная предельная кратность Кном вторичных обмоток для защиты | 5; 10 | |
| Габаритные размеры, (длинахширинахвысота), мм, не более | 224х242х306 | 224x242x405 |
| Масса, кг, не более | 15 | 19 |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 | УХЛ1 | |
| Средний срок службы, лет, не менее | 40 | |
| Средняя наработка на отказ, ч | 350000 | |
наносится методом трафаретной печати на табличку с техническими данными трансформаторов и типографским способом на титульный лист паспорта.
Таблица 3 - Комплектность трансформаторов
| Наименование | Количество |
| Трансформатор тока ATM, ATMS | 1 шт. |
| Паспорт | 1 экз. |
осуществляется по докменту ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Основные средства поверки:
- трансформатор тока измерительный лабораторный ТТИ-5000.5 (регистрационный номер в Федеральном информационном фонде 27007-04);
- прибор электроизмерительный эталонный многофункциональный «Энергомонитор - 3.1КМ» (регистрационный номер в Федеральном информационном фонде 52854-13);
- магазин нагрузок МР3027 (регистрационный номер в Федеральном информационном фонде 34915-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт и на корпус трансформатора, как показано на рисунке 1.
отсутствуют.
ГОСТ 7746-2015 Трансформаторы тока. Общие технические условия ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки Техническая документация изготовителя
