| Номер в госреестре | 75957-19 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | SMTSM-38 |
| Изготовитель | "Fabrika Mernih Transformatora Zajecar (FMT Zajecar) d.o.o." |
| Год регистрации | 2019 |
| Срок свидетельства | 22.08.2024 |
| МПИ (интервал между поверками) | 8 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока SMTSM-38 (далее - трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в сетях переменного тока с частотой 50 или 60 Гц.
Принцип действия трансформаторов основан на использовании явления электромагнитной индукции, то есть на создании электродвижущей силы (далее по тексту -ЭДС) переменным магнитным полем. Первичный ток, протекая по первичной обмотке, создает в магнитопроводе вторичной обмотки ЭДС. Так как вторичная обмотка замкнута на внешнюю нагрузку, ЭДС вызывает появление во вторичной обмотке и внешней нагрузке тока, пропорционального первичному току.
Трансформаторы SMTSM-38 предназначены для наружной установки на локомотивы. Трансформаторы имеют литой корпус, изготовленный на основе эпоксидного компаунда. Табличка с паспортными данными расположена на боковой части корпуса трансформаторов.
Трансформаторы имеют от одной до четырёх вторичных обмоток. Основные вторичные обмотки предназначены для питания измерительных приборов и цепей защитных устройств, дополнительная обмотка - для питания цепей защитных устройств и контроля изоляции сети.

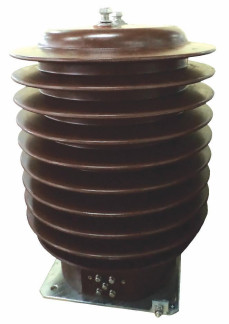

Общий вид трансформаторов с указанием мест пломбирования от несанкционированного доступа и нанесения знака поверки представлен на рисунке 1.
отсутствует.
Таблица 1 - Метрологические и технические характеристики трансформаторов
| Характеристика | Значение |
| Номинальное напряжение, кВ | 50 |
| Наибольшее рабочее напряжение, кВ | 52 |
| Номинальный первичный ток, А | 5; 10; 15; 20; 30; 40; 50; 75; 80; 100; 150; 200; 250; 300; 400; 500; 600 |
| Номинальный вторичный ток, А | 5; 1 |
| Номинальная вторичная нагрузка Б2ном с индуктивно-активным коэффициентом мощности cos ф2=0,8, В-А | 30; 60 |
| Класс точности вторичных обмоток для измерений и учета по ГОСТ 7746-2015 | 0,2; 0,2S; 0,5; 0,5S |
| Классы точности вторичных обмоток для защиты по ГОСТ 7746-2015 | 5P;10P |
| Номинальная частота переменного тока, Гц | 50/60 |
| Номинальный коэффициент безопасности КБном вторичных обмоток для измерений и учета | 5; 10 |
| Номинальная предельная кратность Кном вторичных обмоток для защиты | 5; 10; 15; 20; 30 |
| Габаритные размеры, (диаметрхвысота), мм, не более | 380x520 |
| Масса, кг, не более | 78 |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 | УХЛ1 |
| Средняя наработка на отказ, ч | 263000 |
| Срок службы, лет | 30 |
наносится методом трафаретной печати на табличку с техническими данными трансформаторов и типографским способом на титульный лист паспорта.
Таблица 2 - Комплектность трансформаторов
| Наименование | Количество |
| Трансформатор тока SMTSM-38 | 1 шт. |
| Паспорт | 1 экз. |
осуществляется по документу ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Основные средства поверки:
- трансформатор тока измерительный лабораторный ТТИ-5000.5 (регистрационный номер в Федеральном информационном фонде 27007-04);
- прибор электроизмерительный эталонный многофункциональный «Энергомонитор - 3.1КМ» (регистрационный номер в Федеральном информационном фонде 52854-13);
- магазин нагрузок МР3027 (регистрационный номер в Федеральном информационном фонде 34915-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт и на корпус трансформатора.
отсутствуют.
ГОСТ 7746-2015 Трансформаторы тока. Общие технические условия ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки Техническая документация изготовителя
