| Номер в госреестре | 75777-19 |
| Наименование СИ | Анализаторы коррозионной активности грунта |
| Обозначение типа СИ | АКАГ |
| Изготовитель | Общество с ограниченной ответственностью «Квазар» (ООО «Квазар»), г. Уфа |
| Год регистрации | 2019 |
| Срок свидетельства | 19.08.2029 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы коррозионной активности грунта АКАГ (далее - анализаторы) предназначены для измерений удельного электрического сопротивления и средней плотности катодного тока грунта.
Принцип действия анализаторов основан на:
- преобразовании значения электрического сопротивления грунта в значение удельного электрического сопротивления грунта;
- преобразовании значения силы тока в значение плотности катодного тока при смещении потенциала на 100 мВ отрицательнее потенциала коррозии углеродистой и низколегированной стали в грунте.
Измерения удельного электрического сопротивления грунта и плотности катодного тока осуществляются согласно требованиям ГОСТ 9.602-2016. Измерения удельного электрического сопротивления грунта производятся в ячейке по четырёхэлектродной схеме при трёх различных значениях тока поляризации. Измерения плотности катодного тока проводятся в ячейке по трёхэлектродной схеме.
Анализаторы отображают измеренные значения в цифровом виде на дисплее и автоматически сохраняют результаты последних измерений в энергонезависимой памяти.

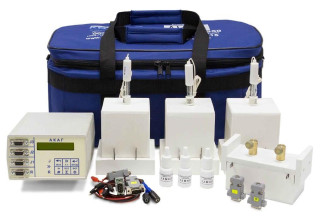

Общий вид анализаторов представлен на рисунке 1. Для защиты от несанкционированного доступа в анализаторе предусмотрена установка пломбы организации. Схема пломбирования анализаторов представлена на рисунке 2.
с
Рисунок 2 - Схема пломбирования анализаторов
Имеется встроенное программное обеспечение AKAGK (далее - ПО). Идентификационные данные метрологически значимой части ПО представлены в таблице 1. Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | AKAGK |
| Номер версии (идентификационный номер) ПО | - |
| Цифровой идентификатор ПО | AA1980E1 |
| Алгоритм вычисления цифрового идентификатора ПО | CRC32 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений удельного электрического сопротивления, ОмП м | от 5 до 999,9 |
| Диапазон измерений плотности катодного тока, мА/м | от 5 до 499,9 |
| Пределы допускаемой относительной погрешности измерений удельного электрического сопротивления, % | ±(2,01+0,01 D(pk/px-1)) |
| Пределы допускаемой относительной погрешности измерений плотности катодного тока, % | ±(3,02+0,02 D(iK/iX-1)) |
| Продолжительность измерения удельного электрического сопротивления, с, не более | 11 |
| Продолжительность измерения плотности катодного тока, мин, не более | 40 |
| Продолжительность ускоренного измерения плотности катодного тока, мин, не более | 10 |
Примечание: рк - максимальное значение предела измерений, ОмП м рх - измеренное значение, ОмП м
iK - максимальное значение предела измерений, мА/м ; iX - измеренное значение, мА/м2.
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Время прогрева перед началом измерений, мин, не более | 5 |
| Потребляемая мощность, Вт, не более | 1 |
| Время непрерывной работы, ч, не менее | 8 |
| Габаритные размеры анализатора, мм, не более: - длина - ширина - высота | 200 80 140 |
| Масса анализатора, кг, не более | 0,7 |
| Объем ячейки для измерений удельного электрического сопротивления, дм3, не более | 0,23 |
| Объем ячейки для измерений плотности катодного тока, дм3, не более | 0,5 |
| Потребляемый ток, мА, не более | 60 |
| Параметры электрического питания: - напряжение питания от сети переменного тока, В - частота питающей сети переменного тока, Гц - напряжение питания от внешнего источника постоянного тока, В | от 210 до 230 от 50 до 60 от 9 до 15 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - атмосферное давление, кПа - относительная влажность при температуре +35 °С, %, не более | от +10 до +45 от 86 до 106 80 |
| Средняя наработка на отказ, ч | 50000 |
| Средний срок службы, лет | 5 |
наносится на лицевую панель анализатора окрашиванием, на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Анализатор коррозионной активности грунта | АКАГ | 1 шт. |
| Ячейка для измерений удельного электрического сопротивления грунта | УС | 1 шт. |
| Стальные пластинчатые электроды для измерений электрического сопротивления грунта | 2 шт. | |
| Уплотнитель грунта с направляющими | - | 1 шт. |
| Наименование | Обозначение | Количество |
| Ячейка для измерений плотности катодного тока | ПКТ | 3 шт. |
| Крышка ячейки для измерений плотности катодного тока | 3 шт. | |
| Стальной пластинчатый электрод для измерений плотности катодного тока | 6 шт. | |
| Штекер с проводами и двумя зажимами для измерений удельного электрического сопротивления грунта | «R» | 1 шт. |
| Штыревой медный электрод | - | 2 шт. |
| Штекер с проводами и гнездом подключения электрода сравнения для измерений плотности катодного тока | «J» | 3 шт. |
| Эквивалент нагрузки для измерений удельного электрического сопротивления грунта | «R» | 1 шт. |
| Эквивалент нагрузки для измерений плотности катодного тока | «J» | 1 шт. |
| Электрод сравнения | ЭСр-10103 | 3 шт. |
| Блок питания | - | 1 шт. |
| Футляр | - | 1 шт. |
| Руководство по эксплуатации | 12719185.4081.037 РЭ | 1 экз. |
| Методика поверки (копия) | МП 17-221-2019 | 1 экз. |
осуществляется по документу МП 17-221-2019 «ГСИ. Анализаторы коррозионной активности грунта АКАГ. Методика поверки», утвержденному ФГУП «УНИИМ» 16.04.2019 г.
Основные средства поверки:
- Рабочий эталон единицы силы постоянного электрического тока 2 разряда по Приказу Росстандарта от 01.10.2018 г. № 2091 в диапазоне значений от 0 до 1 мА (калибратор электрических сигналов CA 100, рег. № 19612-03);
- Рабочий эталон единицы электрического сопротивления 3 разряда по Приказу Росстандарта от 15.02.2016 г. № 146 в диапазоне значений от 0,1 до 122222,1 Ом (магазин электрического сопротивления Р4830, рег. № 4614-74);
- Рабочий эталон 3 разряда единицы электрического сопротивления в диапазоне значений от 1 □ 105 до 2П105 Ом (магазин сопротивления Р40105, рег. № 9381-83).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 9.602-2016 Единая система защиты от коррозии и старения. Сооружения подземные. Общие требования к защите от коррозии
Приказ Росстандарта от 01.10.2018 г. № 2091 Об утверждении Государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от
1-10-16 до 100 А
Приказ Росстандарта от 15.02.2016 г. № 146 Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления
ТУ 4081-037-12719185-2013 Анализаторы коррозионной активности грунта АКАГ. Технические условия
