| Номер в госреестре | 74689-19 |
| Наименование СИ | Спектрофотометры двухлучевые |
| Обозначение типа СИ | UV-1900 |
| Изготовитель | "Shimadzu Corporation", Япония; Заводы-изготовители: Фирма "Shimadzu Manufacturing Inc.", США; Фирма "Shimadzu Instruments Manufacturing, Сo., ltd.", Китай |
| Год регистрации | 2019 |
| Срок свидетельства | 10.04.2029 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Спектрофотометры двухлучевые UV-1900 (далее - спектрофотометры) предназначены для измерения спектрального коэффициента направленного пропускания исследуемых образцов различного происхождения в ультрафиолетовом и видимом участках спектра в диапазоне длин волн от 190 до 1100 нм.
Принцип действия спектрофотометров основан на измерении отношения двух световых потоков, прошедших через канал сравнения и канал образца в кюветном отделении.
Свет испускается источником излучения (дейтеривой или галогеновой лампой), отражается зеркалом, после чего поступает в монохроматор. Переключение источника излучения является автоматическим, прибор выбирает следующий источник излучения путем поворота зеркала в соответствии с длиной волны. Ширина щели монохроматора постоянна и равна 1 нм. Монохроматор в качестве диспергирующего элемента использует концентрирующую голографическую дифракционную решетку. Вышедший из монохроматора свет проходит через обрезающий фильтр рассеянного света и попадает на зеркало, а затем делителем пучка разбивается на рабочий (канал образца) и опорный (канал сравнения) лучи, которые проходят через соответствующие им кюветы и падают на детекторы (фотодиоды).
Спектрофотометры выпускаются в следующих модификациях UV-1900 и UV-1900i, которые отличаются программным обеспечением. Для модификации UV-1900 программное обеспечение «UVProbe», для модификации UV-1900i «UVProbe» и «LabSolutions UV-Vis».
Конструктивно спектрофотометры выполнены в виде настольных приборов и состоят из отделения источника света, кюветного отделения и сенсорной панели, также спектрофотометры могут подключаться к отдельно устанавливаемым компьютерам.

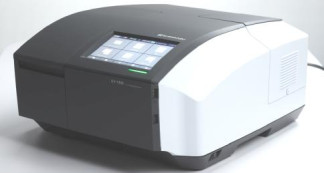

Общий вид спектрофотометров, схема пломбировки от несанкционированного доступа и обозначение места нанесения маркировки и знака поверки представлены на рисунках 1, 2.
Рисунок 2 - Общий вид спектрофотометров UV-1900i с обозначением места нанесения
маркировки
В спектрофотометрах используется программное обеспечение (далее - ПО) «UVProbe» для модификации UV-1900, «UVProbe» и «LabSolutions UV-Vis» для модификации UV-1900i, предназначенные для сбора и анализа данных, настройки параметров измерения, построения градуировочных графиков по стандартам и расчёта концентрации различных органических и неорганических веществ, печати и сохранения результатов анализа. Несанкционированный доступ к программному обеспечению исключён посредством ограничения прав учетной записи пользователя.
Идентификационные данные программного обеспечения приведены в таблице 1.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | |
| Идентификационное наименование ПО | UVProbe | LabSolutions UV-Vis |
| Номер версии (идентификационный номер) ПО, не ниже | 1.00 | 1.03 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | - | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| UV-1900, UV-1900i | |
| Спектральный диапазон, нм | от 190 до 1100* |
| Пределы допускаемой абсолютной погрешности установки длины волны в спектральном диапазоне от 262 до 883 нм, нм | ±1,0 |
| Диапазон измерения спектрального коэффициента направленного пропускания (СКНП), % | от 1,0 до 92,0 |
| Наименование характеристики | Значение |
| UV-1900, UV-1900i | |
| Пределы допускаемой абсолютной погрешности измерения СКНП, %: в диапазоне св. 2,0 до 10,0 % включ. в диапазоне от 1,0 до 2,0 % включ. и св. 10,0 до 92,0 % | ±0,25 ±1,5 |
| * Спектральный диапазон от 190 до 262 нм и от 883 до 1100 нм подтверждается линейностью источника излучения | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| UV-1900, UV-1900i | |
| Диапазон показаний спектрального коэффициента направленного пропускания (СКНП), % | от 0 до 400 |
| Диапазон показаний оптической плотности, Б | от -4 до 4 |
| Спектральная ширина щели, нм | 1 |
| Уровень рассеянного излучения на длине волны 340 нм для NaNO2, %, не более | 0,02 |
| Габаритные размеры, мм, не более: - высота | 244 |
| - ширина | 450 |
| - длина | 501 |
| Масса, кг, не более | 16,6 |
| Потребляемая мощность, В • А, не более | 140 |
| Параметры электрического питания: - напряжение переменного тока, В | от 100 до 240 |
| - частота переменного тока, Гц | 50/60 |
| Условия эксплуатации: »-» о/"ч - температура окружающей среды, С | от +15 до +35 |
| - относительная влажность, % | от 30 до 80 |
наносится на титульный лист руководства по эксплуатации методом печати и на корпус спектрофотометра методом наклеивания.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Спектрофотометр двухлучевой UV-1900 * | - | 1 шт. |
| CD-диск с программным обеспечением | - | 1 шт. |
| Сетевой шнур | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | МП 071.Д4-18 с Изменением №1 | 1 экз. |
| * Модификация спектрофотометра поставляется в соответствии с заказом. | ||
осуществляется по документу МП 071.Д4-18 с Изменением №1 «ГСИ. Спектрофотометры двухлучевые UV-1900. Методика поверки», утвержденному ФГУП «ВНИИОФИ»
23 сентября 2019 г.
Основные средства поверки:
- комплект светофильтров КНС-10.5 (регистрационный номер в Федеральном информационном фонде 43463-09).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на корпус спектрофотометра (место нанесения указано на рисунке 1)
приведены в эксплуатационном документе.
Приказ Федерального агентства по техническому регулированию и метрологии от 27 ноября 2018 г. № 2517 Об утверждении государственной поверочной схемы для средств измерений спектральных, интегральных, редуцированных коэффициентов направленного пропускания, диффузного и зеркального отражений и оптической плотности в диапазоне длин волн от 0,2 до 20,0 мкм
Техническая документация фирмы «Shimadzu Corporation», Япония
