| Номер в госреестре | 73884-19 |
| Наименование СИ | Термометры сопротивления эталонные 3-го разряда |
| Обозначение типа СИ | ТСП 0307 |
| Изготовитель | Акционерное общество "Научно-производственное предприятие "Эталон" (АО "НПП "Эталон"), г. Омск-9 |
| Год регистрации | 2019 |
| Срок свидетельства | 08.02.2029 |
| МПИ (интервал между поверками) | 2 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Термометры сопротивления эталонные 3-го разряда ТСП 0307 предназначены для поверки рабочих средств измерений, а также для измерений температуры в диапазоне от минус 196 до плюс 660,323 °С.
Принцип действия термометров основан на использовании зависимости электрического сопротивления платины от температуры.

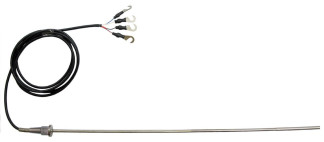

Основной частью термометров является чувствительный элемент, состоящий из платиновой проволоки, спирально уложенной в керамическую трубку.
К выводам чувствительного элемента приварены отрезки проводников, электрически изолированные друг от друга и корпуса. Корпус защитной арматуры выполнен в виде металлической трубки, изготовленной из нержавеющей стали.
Термометры имеют четыре вывода - два токовых и два потенциальных, измерение сопротивления термометров осуществляется по четырехпроводной схеме.
По устойчивости к климатическим воздействиям термометры сопротивления эталонные соответствуют виду климатического исполнения УХЛ 4 по ГОСТ 15150-69.
Пломбирование термометров ТСП 0307 не предусмотрено
отсутствует.
| Таблица 1 - Метрологические характеристики | |||
| Наименование характеристики | Значение характеристики | ||
| Диапазон измерений температуры, °С | от -196 до +0,01 | от +0,01 до +419,527 | от +0,01 до +660,323 |
| Номинальное сопротивление при 0 °С, Ом | 100 | ||
| Разряд термометров по ГОСТ 8.558-2009 | 3 | ||
| Относительное сопротивление термометров при температуре плавления галлия WGa, не менее | 1,1158 | ||
| Нестабильность термометров в тройной точке воды после отжига при температуре на 10 °С выше предела измерений, °С, не более | 0,01 | ||
| Границы допускаемой абсолютной погрешности при доверительной вероятности 0,95, °С: в точке кипения азота (-196 °С) в тройной точке воды (+0,01 °С) в точке плавления галлия (+29,7646 °С) в точке затвердевания индия (+156,5985 °С) в точке затвердевания олова (+231,928 °С) в точке затвердевания цинка (+419,527 °С) в точке затвердевания алюминия (+660,323 °С) | ±0,05 ±0,02 ±0,02 ±0,04 ±0,04 ±0,07 ±0,15 | ||
Таблица 2 - Технические характеристики
| Электрическое сопротивление изоляции между выводами и корпусом термометров при температуре окружающей среды от +15 до +25 °С и относительной влажности воздуха от 30 до 80 %, МОм, не менее | 100 |
| Габаритные размеры, мм, не более: | |
| - диаметр защитной арматуры | 5 |
| - длина | 600 |
| Длина погружаемой части, мм, не менее | 150 |
| Масса, г, не более: | 150 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от +15 до +25 |
| - относительная влажность воздуха, % | от 30 до 80 |
| - атмосферное давление, кПа | 100 ± 4 |
| Средняя наработка до отказа, ч, не менее | 35000 |
| Средний срок службы, лет | 6 |
наносится в верхний правый угол титульного листа эксплуатационного документа - паспорта ДДШ2.822.198 ПС типографским способом.
Таблица 3 - Комплект поставки термометров сопротивления эталонных 3-го разряда ТСП 0307
| Наименование | Обозначение | Количество, шт |
| Термометр сопротивления эталонный 3-го разряда | ТСП 0307 ДДШ2.822.198 | 1 |
| Паспорт | ДДШ2.822.198 ПС | 1 |
| Футляр | - | 1 |
| Методика поверки | МП-123-ЯЛ.Яи.310556-2018 | 1 |
осуществляется по документу МП-123-КЛ.К.и.310556-2018 «Термометры сопротивления эталонные 3-го разряда ТСП 0307. Методика поверки», утверждённому ФГУП «СНИИМ» 12 февраля 2018 г.
Основные средства поверки:
- ампула тройной точки воды, рабочий эталон 1-ого разряда по ГОСТ 8.558-2009;
- ампула реперной точки галлия, рабочий эталон 1-ого разряда по ГОСТ 8.558-2009;
- ампула реперной точки индия, рабочий эталон 1-ого разряда по ГОСТ 8.558-2009;
- ампула реперной точки олова, рабочий эталон 1-ого разряда по ГОСТ 8.558-2009;
- ампула реперной точки цинка, рабочий эталон 1-ого разряда по ГОСТ 8.558-2009;
- ампула реперной точки алюминия, рабочий эталон 1-ого разряда по ГОСТ 8.558-2009;
- термометр сопротивления платиновый эталонный низкотемпературный, рабочий эталон 2-ого разряда по ГОСТ 8.558-2009.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
ДДШ2.822.198 ТУ Термометры сопротивления эталонные 3-го разряда ТСП 0307. Технические условия
