Нагрузки электронные серий АКИП-1380, АКИП-1381, АКИП-1383, АКИП-1384, АКИП-1386 (далее - нагрузки) предназначены для формирования электрического сопротивления с одновременным измерением входных величин (напряжения и силы постоянного тока, электрической мощности постоянного тока).
| Номер в госреестре | 73142-18 |
| Наименование СИ | Нагрузки электронные |
| Обозначение типа СИ | серий АКИП-1380 |
| Изготовитель | "Iтесн Electronic Со., Ltd.", Китай |
| Год регистрации | 2018 |
| Срок свидетельства | 16.11.2029 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Нагрузки электронные серий АКИП-1380, АКИП-1381, АКИП-1383, АКИП-1384, АКИП-1386 (далее - нагрузки) предназначены для формирования электрического сопротивления с одновременным измерением входных величин (напряжения и силы постоянного тока, электрической мощности постоянного тока).
Конструктивно нагрузки представляют собой лабораторные приборы настольного исполнения с возможностью установки в приборную стойку.
Принцип действия нагрузок основан на формировании электрического сопротивления переменной величины, значение которого изменяется в соответствии с измеренными значениями напряжения и силы постоянного тока на входе нагрузок и выбранными режимами работы. Управление и контроль над режимами работы нагрузок осуществляет встроенный микроконтроллер. Установка значений параметров производится с помощью кнопок и регуляторов, расположенных на лицевой панели нагрузок.
Нагрузки изготавливают в следующих модификациях в зависимости от серии:
- АКИП-1380: АКИП-1380, АКИП-1380/1;
- АКИП-1381: АКИП-1381, АКИП-1381/1, АКИП-1381/2;
- АКИП-1383: АКИП-1383, АКИП-1383/1, АКИП-1383/2;
- АКИП-1384: АКИП-1384, АКИП-1384/1, АКИП-1384/2, АКИП-1384/3, АКИП-1384/4, АКИП-1384/5, АКИП-1384/6, АКИП-1384/7, АКИП-1384/8;
- модель АКИП-1386.
Модификации нагрузок отличаются формой и размерами корпусов, максимальной электрической мощностью, диапазонами токов и напряжений, расположением входных клемм и органов управления.
Нагрузки обеспечивают работу в режимах стабилизации силы постоянного тока, стабилизации напряжения постоянного тока, стабилизации мощности постоянного тока и стабилизации электрического сопротивления.

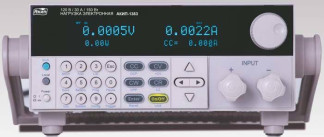

Общий вид нагрузок представлен на рисунках 1 - 4. На рисунке 5 приведена схема пломбировки от несанкционированного доступа. Пломбировка наносится на один из крепежных винтов на задней панели нагрузок.
3.933!''
1.П9Ш
Рисунок 3 - Общий вид нагрузок модификаций АКИП-1384, АКИП-1384/1, АКИП-1384/2, АКИП-1384/3, АКИП-1384/4, АКИП-1384/5 и схема нанесения знака утверждения типа (А)
Б
Программное обеспечение (далее - ПО) нагрузок установлено в памяти внутреннего контроллера и служит для управления режимами работы, выбора встроенных измерительных и вспомогательных функций.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Версия ПО, VER |
|
Номер версии (идентификационный номер ПО) |
не ниже 1.00 |
|
Примечание - номер версии ПО определяется по первым трем цифрам |
|
нагрузок представлены в таблицах 2 - 8.
Таблица 2 - Основные метрологические характеристики нагрузок в режиме стабилизации силы постоянного тока
|
Модификация |
Верхние пределы установки силы постоянного тока, А |
Разрешение, мА |
Пределы допускаемой абсолютной погрешности установки силы постоянного тока, А |
|
1 |
2 |
3 |
4 |
|
АКИП-1380 |
3 30 |
0,1 1 |
±(0,0005Туст+0,0005Тпред) |
|
АКИП-1380/1 |
3 0 |
0,1 1 |
|
|
АКИП-1381 |
6 60 |
1 10 |
±(0,0005Туст+0,0005Тпред) |
|
АКИП-1381/1 |
24 240 |
1 10 |
|
|
АКИП-1381/2 |
24 240 |
1 10 |
±(0,001Туст+0,001Тпред) |
|
АКИП-1383 |
3 0 33 |
0,1 1 |
±(0,0005Туст+0,0005Тпред) |
|
АКИП-1383/1 |
3 15 |
0,1 1 |
|
|
АКИП-1383/2 |
6 60 |
0,1 1 |
|
|
АКИП-1384 |
6 60 |
0,1 1 |
±(0,0005Туст+0,0005Тпред) |
|
АКИП-1384/1 |
6 60 |
0,1 1 |
|
|
АКИП-1384/2 |
12 120 |
1 10 |
|
|
АКИП-1384/3 |
10 100 |
1 10 |
±(0,0005Туст+0,0005Тпред) |
|
АКИП-1384/4 |
24 240 |
1 10 |
|
|
АКИП-1384/5 |
12 120 |
1 10 |
±(0,0005Туст+0,0005Тпред) |
|
АКИП-1384/6 |
36 360 |
1 10 |
±(0,0005Туст+0,001Тпред) |
|
АКИП-1384/7 |
15 150 |
1 10 |
±(0,0005Туст+0,0005Тпред) |
|
АКИП-1384/8 |
48 480 |
1 10 |
±(0,0005Туст+0,001Тпред) |
|
1 |
2 |
3 |
4 |
|
АКИП-1386 |
3 15 |
0,1 1 |
±(0,0005Туст+0,001Тдред) ±(0,0005Туст+0,0005Тпред) |
|
Примечания 1УСТ - установленное значение силы постоянного тока в нагрузке, А |
|||
|
е и н е ч а н з - п и си С I |
верхнего предела установки силы постоянного тока в нагрузке, А |
||
Таблица 3 - Основные метрологические характеристики нагрузок в режиме стабилизации напряжения постоянного тока___
|
Модификация |
Верхние пределы установки напряжения постоянного тока, В |
Разрешение, мВ |
Пределы допускаемой абсолютной погрешности установки напряжения постоянного тока, В |
|
АКИП-1380 |
18 150 |
1 10 |
±(0,0005-иуст+0,00025-ипрЕд) |
|
АКИП-1380/1 |
18 150 |
1 10 |
±(0,0005-иуст+0,0002-ипрЕд) ±(0,0005-иуст+0,00025-ипРЕд) |
|
АКИП-1381 |
50 500 |
1 10 |
±(0,0005-иуст+0,0002-ипРЕд) ±(0,0005-иуст+0,00025-ипРЕд) |
|
АКИП-1381/1 |
18 120 |
1 10 |
|
|
АКИП-1381/2 |
18 120 |
1 10 |
|
|
АКИП-1383 |
18 120 |
1 10 |
±(0,0005-иуст+0,0002-ипРЕд) ±(0,0005-иуст+0,00025-ипРЕд) |
|
АКИП-1383/1 |
50 500 |
1 10 |
±(0,0005^уст+0,00025^пред) |
|
АКИП-1383/2 |
18 120 |
1 10 |
±(0,00025^уст+0,0005^пред) |
|
АКИП-1384 |
18 120 |
1 10 |
±(0,00025^уст+0,0005^пред) |
|
АКИП-1384/1 |
50 500 |
1 10 |
±(0,00025-иуст+0,0005-ипРЕд) |
|
АКИП-1384/2 |
18 120 |
1 10 |
|
|
АКИП-1384/3 |
50 500 |
1 10 |
±(0,00025-иуст+0,0005-ипРЕд) |
|
АКИП-1384/4 |
18 120 |
1 10 |
|
|
АКИП-1384/5 |
50 500 |
1 10 |
±(0,00025^уст+0,0005^пред) |
|
АКИП-1384/6 |
18 120 |
1 10 |
|
|
АКИП-1384/7 |
50 500 |
1 10 |
±(0,00025^иуст+0,0005^ипРЕд) |
|
АКИП-1384/8 |
18 120 |
1 10 |
|
|
АКИП-1386 |
500 |
10 |
±(0,0005^иуст+0,0005^ипРЕд) |
|
Примечания UycT - установленное значение напряжения постоянного тока в нагрузке, В иПРЕд - значение верхнего предела установки напряжения постоянного тока в нагрузке, В |
|||
Таблица 4 - Основные метрологические характеристики нагрузок в режиме стабилизации электрической мощности постоянного тока__
|
Модификация |
Верхние пределы установки мощности постоянного тока, Вт |
Разрешение, мВт |
Пределы допускаемой абсолютной погрешности установки мощности постоянного тока, Вт |
|
1 |
2 |
3 |
4 |
|
АКИП-1380 |
150 |
10 |
±(0,002-Руст+0,002-Рпред) |
|
АКИП-1380/1 |
300 |
10 |
±(0,001Руст+0,001Рпред) |
|
АКИП-1381 |
1500 |
10 |
±(0,002-Руст+0,002-Рпред) |
|
АКИП-1381/1 |
1500 |
10 |
|
|
АКИП-1381/2 |
3000 |
10 |
|
|
АКИП-1383 |
150 |
10 |
±(0,001Руст+0,001Рпред) |
|
АКИП-1383/1 |
200 |
10 |
|
|
АКИП-1383/2 |
250 |
10 |
±(0,002-Руст+0,002-Рпред) |
|
АКИП-1384 |
750 |
10 |
±(0,002-Руст+0,002-Рпред) |
|
АКИП-1384/1 |
1200 |
100 |
|
|
АКИП-1384/2 |
1500 |
100 |
|
|
АКИП-1384/3 |
2500 |
100 |
±(0,002-Руст+0,002-Рпред) |
|
АКИП-1384/4 |
3000 |
100 |
|
|
АКИП-1384/5 |
3600 |
100 |
±(0,002-Руст+0,002-Рпред) |
|
АКИП-1384/6 |
4500 |
100 |
|
|
АКИП-1384/7 |
5000 |
100 |
±(0,002-Руст+0,002-Рпред) |
|
АКИП-1384/8 |
6000 |
100 |
|
|
АКИП-1386 |
300 |
10 |
±(0,002-Руст+0,002-Рпред) |
|
Примечания РУСТ - установленное значение мощности постоянного тока в нагрузке, Вт РпрЕд - значение верхнего предела установки мощности постоянного тока в нагрузке, Вт |
|||
Таблица 5 - Основные метрологические характеристики нагрузок при измерении силы постоянного тока
|
Модификация |
Верхние пределы измерений силы постоянного тока, А |
Разрешение, мА |
Пределы допускаемой абсолютной погрешности измерений силы постоянного тока, А |
|
1 |
2 |
3 |
4 |
|
АКИП-1380 |
3 30 |
0,1 1 |
±(0,0005 1изм+0,0005 1пред) |
|
АКИП-1380/1 |
3 30 |
0,1 1 |
|
|
АКИП-1381 |
6 60 |
1 10 |
±(0,0005 1изм+0,0005 1пред) |
|
АКИП-1381/1 |
24 240 |
0,1 1 |
|
|
АКИП-1381/2 |
24 240 |
0,1 1 |
±(0,0011изм+0,0011пред) |
|
АКИП-1383 |
3 0 33 |
©я 11 |
±(0,0005 1изм+0,0005 1пред) |
|
АКИП-1383/1 |
3 15 |
0,01 0,1 |
|
1 |
2 |
3 |
4 |
|
АКИП-1383/2 |
6 60 |
0,1 1 |
±(0,0005Тизм+0,001Тпред) |
|
АКИП-1384 |
6 60 |
0,1 1 |
±(0,0005Тизм+0,0005Тпред) |
|
АКИП-1384/1 |
6 60 |
0,1 1 |
|
|
АКИП-1384/2 |
12 120 |
1 10 |
|
|
АКИП-1384/3 |
10 100 |
1 10 |
±(0,0005Тизм+0,0005Тпред) |
|
АКИП-1384/4 |
24 240 |
1 10 |
|
|
АКИП-1384/5 |
12 120 |
1 10 |
±(0,0005Тизм+0,0005Тпред) |
|
АКИП-1384/6 |
36 360 |
1 10 |
|
|
АКИП-1384/7 |
15 150 |
1 10 |
±(0,0005 1изм+0,0005 1пред) |
|
АКИП-1384/8 |
48 480 |
1 10 |
|
|
АКИП-1386 |
3 15 |
0,01 0,1 |
±(0,0005Тизм+0,0005Тпред) |
|
Примечания !изм - значение силы постоянного тока, измеренное нагрузкой, А 1ПРЕд - значение верхнего предела измерений силы постоянного тока, А |
|||
таблица 6 - Основные метрологические характеристики нагрузок при измерении напряжения постоянного тока
|
модификация |
Верхние пределы измерений напряжения постоянного тока, В |
Разрешение, мВ |
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, В |
|
1 |
2 |
3 |
4 |
|
АКИП-1380 |
18 150 |
1 10 |
±(0,0005-иизм+0,00025-ипрЕд) |
|
АКИП-1380/1 |
18 150 |
1 10 |
±(0,00025-иизм+0,00025-ипрЕд) |
|
АКИП-1381 |
50 500 |
0,1 1 |
±(0,00025-иизм+0,00025-ипрЕд) |
|
АКИП-1381/1 |
18 120 |
0,1 1 |
|
|
АКИП-1381/2 |
18 120 |
0,1 1 |
|
|
АКИП-1383 |
18 120 |
0,1 1 |
±(0,00025-иизм+0,00025-ипрЕд) |
|
АКИП-1383/1 |
50 500 |
0,1 1 |
|
|
АКИП-1383/2 |
18 120 |
0,1 1 |
|
1 |
2 |
3 |
4 |
|
АКИП-1384 |
18 120 |
1 10 |
±(0,00025-инзм+0,00025-ипРЕд) |
|
АКИП-1384/1 |
50 500 |
1 10 |
|
|
АКИП-1384/2 |
18 120 |
1 10 |
|
|
АКИП-1384/3 |
50 500 |
1 10 |
±(0,00025-инзм+0,00025-ипРЕд) |
|
АКИП-1384/4 |
18 120 |
1 10 |
|
|
АКИП-1384/5 |
50 500 |
1 10 |
±(0,00025-инзм+0,00025-ипРЕд) |
|
АКИП-1384/6 |
18 120 |
1 10 |
|
|
АКИП-1384/7 |
50 500 |
1 10 |
±(0,00025-инзм+0,00025-ипРЕд) |
|
АКИП-1384/8 |
18 120 |
1 10 |
|
|
АКИП-1386 |
500 |
10 |
±(0,00025-инзм+0,00025-ипРЕд) |
|
Примечания иИЗМ - значение напряжения постоянного тока, измеренное нагрузкой, В иПРЕд - значение верхнего предела измерений напряжения постоянного тока, В |
|||
Таблица 7 - Основные метрологические характеристики нагрузок при измерении мощности постоянного тока
|
Модификация |
Верхние пределы измерений мощности постоянного тока, Вт |
Разрешение, мВт |
Пределы допускаемой абсолютной погрешности измерений мощности постоянного тока, Вт |
|
1 |
2 |
3 |
4 |
|
АКИП-1380 |
150 |
10 |
±(0,002-Ризм+0,002-Рпред) |
|
АКИП-1380/1 |
300 |
10 |
|
|
АКИП-1381 |
1500 |
10 |
±(0,002-Ризм+0,002-Рпред) |
|
АКИП-1381/1 |
1500 |
10 |
|
|
АКИП-1381/2 |
3000 |
10 |
|
|
АКИП-1383 |
150 |
10 |
±(0,001Ризм+0,001Рпред) |
|
АКИП-1383/1 |
200 |
10 |
|
|
АКИП-1383/2 |
250 |
10 |
±(0,002-Ризм+0,002-Рпред) |
|
АКИП-1384 |
750 |
10 |
±(0,002-Ризм+0,002-Рпред) |
|
АКИП-1384/1 |
1200 |
100 |
|
|
АКИП-1384/2 |
1500 |
100 |
|
|
АКИП-1384/3 |
2500 |
100 |
±(0,002-Ризм+0,002-Рпред) |
|
АКИП-1384/4 |
3000 |
100 |
|
|
АКИП-1384/5 |
3600 |
100 |
±(0,002-Ризм+0,002-Рпред) |
|
АКИП-1384/6 |
4500 |
100 |
|
|
АКИП-1384/7 |
5000 |
100 |
±(0,002 РИЗМ+0,002 РПРЕД) |
|
АКИП-1384/8 |
6000 |
100 |
|
1 |
2 |
3 |
4 |
|
АКИП-1386 |
300 |
10 |
±(0,002 РИЗМ+0,002 РПРЕД) |
|
Примечания |
|||
|
РИЗМ - значение мощности постоянного тока, измеренное нагрузкой, Вт |
|||
|
РПРЕд - значение верхнего предела измерений мощности постоянного тока, Вт |
|||
Таблица 8 - Основные технические характеристики нагрузок
|
Наименование характеристики |
Значение характеристики |
|
Диапазон установки сопротивления в режиме стабилизации |
|
|
сопротивления, Ом - АКИП-1380, АКИП-1380/1 |
от 0,05 до 7,5103 |
|
- АКИП-1381, АКИП-1381/1, АКИП-1381/2 |
от 0,05 до 7,5103 |
|
- АКИП-1383, АКИП-1383/2 |
от 0,05 до 7,5 103 |
|
- АКИП-1383/1 |
от 0,3 до 7,5103 |
|
- АКИП-1384 |
от 0,02 до 7,5 103 |
|
- АКИП-1384/1 |
от 0,1 до 7,5103 |
|
- АКИП-1384/2, АКИП-1384/4, АКИП-1384/6 |
от 0,01 до 7,5103 |
|
- АКИП-1384/3, АКИП-1384/5, АКИП-1384/7 |
от 0,03 до 7,5103 |
|
- АКИП-1384/8 |
от 0,005 до 7,5103 |
|
- АКИП-1386 |
от 0,3 до 7,5103 |
|
Габаритные размеры (ширинахвысотахглубина), мм, не более: - АКИП-1380, АКИП-1380/1 |
255x108x390 |
|
- АКИП-1381, АКИП-1381/1 |
483x108x464 |
|
- АКИП-1381/2 |
483x195x626 |
|
- АКИП-1383, АКИП-1383/1, АКИП-1383/2 |
255x108x390 |
|
- АКИП-1384, АКИП-1384/1, АКИП-1384/2, АКИП-1384/3, |
|
|
АКИП-1384/4 |
483x133x580 |
|
- АКИП-1384/5, АКИП-1384/6, АКИП-1384/7, АКИП-1384/8 |
483x266x580 |
|
- АКИП-1386 |
255x109x380 |
|
Масса, кг, не более: |
|
|
- АКИП-1380 |
3,80 |
|
- АКИП-1380/1 |
5,5 |
|
- АКИП-1381, АКИП-1381/1 |
22,0 |
|
- АКИП-1381/2 |
32,0 |
|
- АКИП-1383, АКИП-1383/1, АКИП-1383/2 |
4,4 |
|
- АКИП-1384, АКИП-1384/1, АКИП-1384/2 |
21,8 |
|
- АКИП-1384/3, АКИП-1384/4 |
30,0 |
|
- АКИП-1384/5, АКИП-1384/6, АКИП-1384/7, АКИП-1384/8 |
54,2 |
|
- АКИП-1386 |
5,0 |
|
Значение напряжение питающей сети, В |
от 99 до 242 |
|
Частота питающей сети, Гц |
50; 60 |
|
Рабочие условия применения: |
|
|
- температура окружающего воздуха, °С |
от 0 до +40 |
|
- относительная влажность воздуха, %, не более |
80 |
|
- атмосферное давление, кПа |
от 84 до 106,7 |
приведена в таблице 9.
Таблица 9 - Комплектность нагрузок
|
Наименование и обозначение |
Обозначение |
Количество, шт. |
|
Нагрузка электронная |
- |
1 |
|
Кабель питания |
- |
1 |
|
Руководство по эксплуатации |
- |
1 |
|
методика поверки |
ПР-27-2018мП |
1 |
осуществляется по документу ПР-27-2018мП «Нагрузки электронные серий АКИП-1380, АКИП-1381, АКИП-1383, АКИП-1384, АКИП-1386. методика поверки», утвержденному АО «ПриСТ» 27.07.2018 г.
Основные средства поверки:
- источник питания постоянного тока АКИП 1146/2 (Госреестр № 65409-16);
- источник питания постоянного тока Gen 600-4 (Госреестр № 46742-11);
- источник питания постоянного тока Gen 10-1000 (Госреестр № 46686-11);
- вольтметр универсальный В7-78/1 (Госреестр № 52147-12, 3 разряд по ГОСТ 8.027-2001);
- шунт токовый PCS-71000 (Госреестр № 61767-15, 3 разряд по ГОСТ Р 8.764-2011). Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к нагрузкам электронным серий АКИП-1380, АКИП-1381, АКИП-1383, АКИП-1384, модели АКИП-1386
ГОСТ 22261-29. Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 8,022-91. ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне 1-10'16 - 30 А
ГОСТ 8.027-2001. ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы
| Зарегистрировано поверок | 1280 |
| Поверителей | 34 |
| Актуальность данных | 07.06.2025 |
