| Номер в госреестре | 73122-18 |
| Наименование СИ | Весы медицинские цифровые |
| Обозначение типа СИ | 7730/7731/7830/7831/7808 |
| Изготовитель | "Soehnle Industrial Solutions GmbH", Германия |
| Год регистрации | 2018 |
| Срок свидетельства | 21.11.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Весы медицинские цифровые 7730/7731/7830/7831/7808 (далее - весы) предназначены для измерений массы тела человека.
Принцип действия весов основан на преобразовании деформации упругого элемента весоизмерительного тензорезисторного датчика, возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал, пропорциональный его массе. Далее этот сигнал преобразуется в цифровой код и обрабатывается. Измеренное значение массы выводится на дисплей весоизмерительного устройства.
Весы состоят из грузоприемной платформы и весоизмерительного устройства с люминесцентным дисплеем.
Весы выпускаются в шести модификациях:
7808.01.001 однодиапазонные весы без стойки и ростомера;
7808.01.002 однодиапазонные весы без стойки и ростомера, с аккумулятором;
7830.01.001 однодиапазонные весы без ростомера;
7831.01.001 однодиапазонные весы с ростомером;
7730.01.001 многодиапазонные весы без ростомера;
7731.01.001 многодиапазонные весы с ростомером.

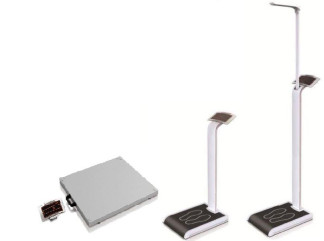

Общий вид весов представлен на рисунке 1.
7808.01.001/7801.002 7830.01.001/7730.01.001 7831.01.001/7731.01.001
Весы снабжены следующими устройствами и функциями:
- устройство первоначальной установки на нуль;
- устройство слежения за нулем;
- устройство уравновешивания тары - устройство выборки массы тары;
- автоматический выбор диапазона взвешивания;
- запоминающее устройство;
- устройство установки по уровню.
Значения максимальной нагрузки Max (Мах; диапазонов взвешивания многодиапазонных весов), минимальной нагрузки Min (Min; диапазонов взвешивания многодиапазонных весов), поверочного интервала e (в\ диапазонов взвешивания многодиапазонных весов), рабочий диапазон температур и заводской номер, знак утверждения типа наносятся на маркировочную табличку весов (здесь и далее терминология приведена в соответствии с ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания»).
Программное обеспечение (далее - ПО) весов является встроенным, используется в стационарной (закрепленной) аппаратной части с определенными программными средствами и состоит из метрологически значимой.
Идентификация ПО производится по идентификационному номеру ПО (Таблица 1), который доступен для просмотра на дисплее при переходе в сервисный режим «Ver.».
Доступ к изменению метрологически значимых параметров осуществляется только в сервисном режиме работы. Для контроля изменений законодательно контролируемых параметров предусмотрен не сбрасываемый счетчик, показания которого изменяются при изменении метрологически значимых параметров регулировки и настройки и могут быть выведены оператором на дисплей.
ПО не может быть модифицировано или загружено через какой-либо интерфейс или с помощью других средств.
Защита ПО от непреднамеренных и преднамеренных воздействий соответствует уровню «средний» по Р 50.2.077-2014.
Таблица 1__
_Идентификационные данные (признаки)__Значение_
Номер версии (идентификационный номер) ПО__u1.11_
Примечание
Наименование ПО, цифровой идентификатор ПО (контрольная сумма исполняемого кода) и алгоритм вычисления цифрового идентификатора ПО не используются на устройстве при работе со встроенным ПО.
Метрологические и технические характеристики весов приведены в таблицах 2, 3.
Таблица 2 - Однодиапазонные весы
| Метрологическая характеристика | Значение | |
| 7808.01.001/7808.01.002 | 7830.01.001/7831.01.001 | |
| 1 | 2 | 3 |
| Максимальная нагрузка (Max), кг | 300 | 250 |
| Минимальная нагрузка (Min), кг | 2 | |
| Поверочный интервал весов е, и действительная цена деления d, (e=d), кг | 0,1 | |
| Число поверочных интервалов, n | 3000 | 2500 |
| 1 | 2 | 3 |
| Пределы допускаемой абсолютной погрешности при поверке (в эксплуатации), кг от 2 до 50 включ. св. 50 до 200 включ. св. 200 до Max включ. | ±0,05 (±0,1) ±0,1 (±0,2) ±0,15 (±0,3) | |
| Диапазон измерений ростомера, см | - | от 1200 до 2020 |
| Пределы допускаемой абсолютной погрешности измерений ростомера, см | - | ±1 |
| Диапазон уравновешивания тары, кг | от 2 до Max | |
| Рабочий диапазон температур, °С | от +10 до +40 | |
| Параметры электрического питания от сети переменного тока для модификаций 7808.01.001/7808.01.002, 7830.01.001/7831.01.001: напряжение, В частота, Гц | 220 +1° % -15 % 50±1 | |
| Параметры электрического питания от аккумулятора модификации 7808.01.002: напряжение, В | 6 | |
Таблица 3 - Многодиапазонные весы
| Метрологическая характеристика | Значение | |
| 7730.01.001 | 7731.01.001 | |
| 1 | 2 | 2 |
| Максимальная нагрузка (Max), кг Диапазон взвешивания W1 (Max1) | 150 | |
| Диапазон взвешивания W2(Max2) | 250 | |
| Минимальная нагрузка (Min), кг Диапазон взвешивания W1 (Min1) | 1 | |
| Диапазон взвешивания W2 (Min2) | 2 | |
| Поверочный интервал весов е, и действительная цена деления d, (e=d), кг Диапазон взвешивания W1 (ej=dj) | 0,05 | |
| Диапазон взвешивания W2 (e2=d2) | 0,1 | |
| Число поверочных интервалов (n) Диапазон взвешивания W1 (nj) | 3000 | |
| Диапазон взвешивания W2 (n2) | 2500 | |
| Пределы допускаемой абсолютной погрешности при поверке (в эксплуатации) для диапазона взвешивания W1, кг от 1 до 25 включ. | ±0,025 (±0,05) | |
| св. 25 до 100 включ. | ±0,05 (±0,1) | |
| св. 100 до Max1 включ. | ±0,075 (±0,15) | |
| 1 | 2 | 3 |
| Пределы допускаемой абсолютной погрешности при поверке (в эксплуатации) для диапазона взвешивания W2, кг от 2 до 50 включ. | ±0,05 (±0,1) | |
| св. 50 до 200 включ. | ±0,1 (±0,2) | |
| св. 200 до Max2 включ. | ±0,15 (±0,3) | |
| Диапазон уравновешивания тары, кг | От 1до Max2 | |
| Диапазон измерений ростомера, см | - | От 1200 до 2020 |
| Пределы допускаемой абсолютной погрешности измерений ростомера, см | ±1 | |
| Рабочий диапазон температур, °С | от + 10 до + 40 | |
| Параметры электрического питания от сети переменного тока: напряжение, В | 220 +1° % -15 % | |
| частота, Гц | 50±1 | |
наносится на маркировочную табличку и типографским способом на титульный лист руководства по эксплуатации.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Весы | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | МП 204-10-2018 | 1 экз. |
осуществляется по документу МП 204-10-2018 «Весы медицинские цифровые 7730/7731/7830/7831/7808. Методика поверки», утвержденному ФГУП «ВНИИМС» 22 июня 2018 года.
Основные средства поверки: гири, соответствующие классам точности М1, по ГОСТ OIML R 111-1-2009.
Рулетка измерительная 3-его класса точности по ГОСТ 7502-98.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых весов с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 8.021-2015 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений массы».
ГОСТ Р 8.763-2011 «Государственная система обеспечения единства измерений. Гоудармтвенная поверочная схема для средств измерений длины в диапазоне от 110-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм».
Техническая документация изготовителя
