| Номер в госреестре | 73071-18 |
| Наименование СИ | Трансформаторы тока встроенные |
| Обозначение типа СИ | TAT |
| Изготовитель | "ABB Jiangsu Jingke Instrument Transformer Co., Ltd.", Китай |
| Год регистрации | 2018 |
| Срок свидетельства | 07.11.2024 |
| МПИ (интервал между поверками) | 16 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока встроенные TAT (далее - трансформаторы) предназначены для передачи сигналов измерительной информации измерительным приборам и/или устройствам защиты и управления в электрических установках переменного тока частотой 50 Гц.
Принцип действия трансформаторов основан на преобразовании силы переменного тока посредством электромагнитной индукции при неизменной частоте и без существенных потерь мощности. Ток первичной обмотки трансформатора создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному, который относительно сдвинут по фазе на угол, близкий к нулю.
Трансформаторы тока состоят из алюминиевого корпуса, внутри которого находятся одна или несколько измерительных и/или защитных вторичных. Обмотки равномерно намотаны на ленточные тороидальные магнитопроводы и покрыты эпоксидным компаундом. Возможно обеспечение нескольких коэффициентов трансформации, для этого вторичная обмотка может иметь несколько ответвлений. Первичной обмоткой является токоведущая шина внутри ввода. Выводы вторичных обмоток и вывод заземления расположены в коробке, которая закрыта крышкой с возможностью пломбирования.

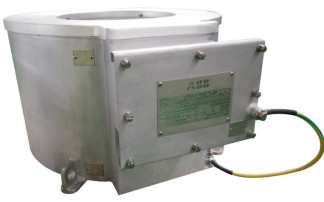

Внешний вид и место пломбирования трансформаторов представлены на рисунке 1.
| Наименование характеристики | Значение |
| Номинальное напряжение трансформатора, UHOM, кВ | 0,66 |
| Номинальный первичный ток IiHOM, А | от 50 до 4000 |
| Номинальный вторичный ток 12ном, А | 1; 5 |
| Номинальная вторичная нагрузка S2hom обмоток для измерений и защиты с индуктивно-активным коэффициентом мощности cos92=0,8, В-А | от 1 до 200 |
| Класс точности: - обмотки для измерений - обмотки для защиты | 0,2S; 0,2; 0,5S; 0,5 5Р; 10Р |
| Номинальная предельная кратность вторичных обмоток для защиты, Кном | от 10 до 60 |
| Номинальный коэффициент безопасности приборов вторичной обмотки для измерений, КБном | от 5 до 20 |
| Номинальная частота напряжения сети, Гц | 50 |
| Габаритные размеры, мм - длина - ширина - высота | 523 630 от 240 до 400 |
| Масса, кг | от 50 до 250 |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 (диапазон рабочих температур, °С) | УХЛ1 (от -60 до +40) |
| Средний срок службы, лет | 30 |
| Средняя наработка на отказ, ч | 2,8^ 106 |
наносится табличку трансформатора методом лазерной гравировки и на паспорт трансформатора типографским способом.
Таблица 2 - Комплектность трансформаторов
| Наименование изделия | Обозначение | Количество |
| Трансформатор тока встроенный ТАТ | - | 1 шт. |
| Паспорт | 2GPD191393 ПС | 1 экз. |
| Руководство по эксплуатации | 2GPD191393 РЭ | 1 экз. |
| Протокол приемо-сдаточных испытаний | - | 1 экз. |
осуществляется по документу ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Основные средства поверки:
- трансформатор тока измерительный лабораторный ТТИ-5000.5 (регистрационный номер в Федеральном информационном фонде 27007-04);
- прибор электроизмерительный эталонный многофункциональный «Энергомонитор - 3.1КМ» (регистрационный номер в Федеральном информационном фонде 52854-13);
- магазин нагрузок МР3027 (регистрационный номер в Федеральном информационном фонде 34915-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт.
приведены в эксплуатационном документе.
ГОСТ 7746-2015 Трансформаторы тока. Общие технические условия ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки Техническая документация изготовителя
| Зарегистрировано поверок | 3 |
| Поверителей | 1 |
| Актуальность данных | 09.09.2025 |
