Мультиметры цифровые 34450A (далее - мультиметры) предназначены для измерений напряжения постоянного и переменного тока, силы постоянного и переменного тока, электрического сопротивления постоянному току, частоты, электрической емкости, определения температуры с помощью термопреобразователя сопротивления, проверки целостности цепи и диодов.
| Номер в госреестре | 72880-18 |
| Наименование СИ | Мультиметры цифровые |
| Обозначение типа СИ | 34450A |
| Изготовитель | Компания "Keysight Technologies Malaysia Sdn. Bhd.", Малайзия |
| Год регистрации | 2018 |
| Срок свидетельства | 22.10.2024 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Мультиметры цифровые 34450A (далее - мультиметры) предназначены для измерений напряжения постоянного и переменного тока, силы постоянного и переменного тока, электрического сопротивления постоянному току, частоты, электрической емкости, определения температуры с помощью термопреобразователя сопротивления, проверки целостности цепи и диодов.
Мультиметры цифровые 34450A представляют собой переносные многофункциональные высокоточные измерительные приборы.
Принцип работы мультиметров заключается в преобразовании входного аналогового сигнала с помощью АЦП в цифровой код с низким уровнем шумов, последующей его математической обработке и отображении результатов измерений на OLED-дисплее.
Для проведения измерений мультиметры непосредственно подключают к измеряемой цепи. Для измерения напряжения и силы переменного тока в приборах использованы детекторы истинных среднеквадратических значений. Измеренные значения отображаются на 5,5разрядном дисплее, имеющем основную и вспомогательную цифровые шкалы, индикаторы режимов измерения, индикаторы единиц измерения и предупреждающие индикаторы.
Управление процессами измерений осуществляется при помощи встроенного микропроцессора. Результаты измерений отображаются на дисплее в цифровом виде. Мультиметры позволяют проводить математическую обработку результатов измерений. Результаты измерений могут быть сохранены как во внутренней памяти приборов, так и переданы на внешний ПК с помощью интерфейсов USB, RS-232 и GPIB (опция).
Мультиметры снабжены функцией самодиагностики.
Основные узлы мультиметров: входные делители, блок нормализации сигналов, АЦП, микропроцессор, устройство управления, клавиатура, дисплей.
Конструктивно мультиметры выполнены в виде моноблока.
На передней панели мультиметров расположены: выключатель питания, многофункциональный цифровой OLED-дисплей, клавиатура, входные разъемы.
На задней панели мультиметров расположены: разъемы интерфейсов GPIB, RS-232, USB HOST, предохранитель, клемма заземления, разъем сетевого кабеля, гнездо для замка Кенсингтон.
Мультиметры имеют ручку для переноски.
Для предотвращения несанкционированного доступа к внутренним частям приборов винты крепления корпуса пломбируются.

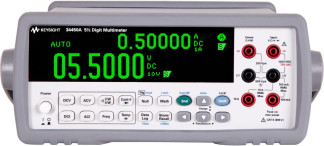

Общий вид мультиметров представлен на рисунках 1 - 2. Схема пломбировки от несанкционированного доступа представлена на рисунке 2.
у
DC
tou gjr
2nd Off burn Lfltil A. RMS J
& О & ®M" ®"cr
Range t I
ООО
KEYSIGHT 34450А 5Vfe Digit Muffimeter
auto 0.50000
|
DCvJ |
\ ACvJ |
4W) |
|
|
ГдсГ) |
’"TreiTj |
[ Temp I 1 -и- 1 |
[TrtfljHotd Limit . Null I ! Math
05.5000
Место пломбировки
Мультиметры работают под управлением встроенного программного обеспечения (ПО). Встроенное ПО (микропрограмма) реализовано аппаратно и является метрологически значимым. Метрологические характеристики приборов нормированы с учетом влияния встроенного ПО. Микропрограмма заносится в программируемое постоянное запоминающее устройство (ППЗУ) приборов предприятием-изготовителем и недоступна для потребителя.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
34450A Digital Multimeter Firmware |
|
Номер версии (идентификационный номер ПО) |
Не ниже 00.60-00.66 |
|
Цифровой идентификатор ПО |
- |
Таблица 2 - Метрологические характеристики в режиме измерений напряжения постоянного тока
|
Предел измерений |
Пределы допускаемой основной абсолютной погрешности измерений 1), мВ, В |
Пределы допускаемой дополнительной абсолютной погрешности измерений 1), мВ, В |
|
100,000 мВ |
±(0,018+0,008) |
±(0,0020+0,0008) |
|
1,00000 В |
±(0,015+0,005) |
±(0,0015+0,0008) |
|
10,0000 В |
±(0,0020+0,0008) |
|
|
100,000 В |
||
|
1000,00 В |
||
|
Примечание - 1) параметры погрешности выражены в % от измеренного значения + % от предела измерений |
||
Таблица 3 - Метрологические характеристики в режиме измерений напряжения переменного тока
|
Предел измерений |
Частота |
Пределы допускаемой основной абсолютной погрешности измерений 1), мВ, В |
Пределы допускаемой дополнительной абсолютной погрешности измерений 1), мВ, В |
|
100,000 мВ |
от 20 до 45 Гц включ. |
±(1,0+0,1) |
±(0,02+0,02) |
|
св. 45 Гц до 10 кГц включ. |
±(0,2+0,1) |
||
|
св. 10 до 30 кГц включ. |
±(1,5+0,3) |
±(0,05+0,02) |
|
|
св. 30 до 100 кГц включ.2) |
±(3,0+0,3) |
±(0,10+0,02) |
|
|
от 1,00000 до 750,00 В |
от 20 до 45 Гц включ. |
±(1,0+0,1) 3) |
±(0,02+0,02) |
|
св. 45 Гц до 10 кГц включ. |
±(0,2+0,1) |
||
|
св. 10 до 30 кГц включ. |
±(1,5+0,3) |
±(0,05+0,02) |
|
|
св. 30 до 100 кГц включ.2) |
±(3,0+0,3) 4) |
±(0,10+0,02) |
|
|
Примечания 1) - параметры погрешности выражены в % от измеренного значения + % от предела измерений; 2) - для входного сигнала менее 10 % от предела измерений дополнительная погрешность составляет 0,003 % от предела измерений на каждый 1 кГц; 3) - для входного сигнала не более 200 В; 4) - для входного сигнала не более 300 В |
|||
Таблица 4 - Метрологические характеристики в режиме измерений силы постоянного тока
|
Предел измерений |
Пределы допускаемой основной абсолютной погрешности измерений 1), мА, А |
Пределы допускаемой дополнительной абсолютной погрешности измерений 1), мА, А |
|
100,000 мкА |
±(0,05+0,015) |
±(0,007+0,0015) |
|
1,00000 мА |
±(0,05+0,007) |
±(0,007+0,0010) |
|
10,0000 мА |
±(0,05+0,015) |
±(0,008+0,0015) |
|
100,000 мА |
±(0,05+0,007) |
±(0,008+0,0010) |
|
1,00000 А |
±(0,10+0,015) |
±(0,012+0,0015) |
|
10,0000 А |
±(0,25+0,007) |
±(0,015+0,0010) |
|
Примечание - 1) параметры погрешности выражены в % от измеренного значения + % от предела измерений |
||
|
Таблица 5 - М |
етрологические характеристики в режиме измерений силы переменного тока |
||
|
Предел измерений |
Частота |
Пределы допускаемой основной абсолютной погрешности измерений 1), мА, А |
Пределы допускаемой дополнительной абсолютной погрешности измерений 1), мА, А |
|
от 10,0000 мА до 10,0000 А |
от 20 до 44 Гц включ. |
±(1,5+0,1) |
±(0,02+0,02) |
|
от 45 Гц до 1 кГц включ. |
±(0,5+0,1) |
||
|
св. 1 до 10 кГц включ.2) |
±(2,0+0,2) |
||
|
Примечания 1) - параметры погрешности выражены в % от измеренного значения + % от предела измерений; 2) - для пределов 1 и 10 А частота ограничена 5 кГц |
|||
Таблица 6 - Метрологические характеристики в режиме измерений электрического сопротивления постоянному току (2-х и 4-х проводные схемы)
|
Предел измерений |
Пределы допускаемой основной абсолютной погрешности измерений 1), Ом, кОм, МОм |
Пределы допускаемой дополнительной абсолютной погрешности измерений 1), Ом, кОм, МОм |
|
100,000 Ом |
±(0,05+0,008) |
±(0,006+0,0008) |
|
1,00000 кОм |
±(0,006+0,0005) |
|
|
10,0000 кОм |
±(0,05+0,005) |
|
|
100,000 кОм |
||
|
1,00000 МОм |
±(0,06+0,005) |
|
|
10,0000 МОм |
±(0,25+0,005) |
±(0,025+0,0005) |
|
100,000 МОм |
±(2+0,005) |
±(0,3+0,0005) |
|
Примечания 1) - параметры погрешности выражены в % от измеренного значения + % от предела измерений; Спецификации даны при условии использования функции «NULL». Без использования функции «NULL» дополнительная погрешность составляет 0,2 Ом |
||
|
Таблица 7 - Мет |
рологические характеристики в режиме измерений частоты |
||
|
Предел измерений |
Частота |
Пределы допускаемой основной абсолютной погрешности измерений 1), Гц, кГц |
Пределы допускаемой дополнительной абсолютной погрешности измерений 1), Гц, кГц |
|
от 100,000 мВ до 750,00 В 2) |
от 20 Гц до 300 кГц включ.3) |
±(0,02+3) |
±(0,005+0) |
|
от 10,0000 мА до 10,0000 А |
от 20 Гц до 10 кГц 4) включ. |
±(0,02+3) |
±(0,005+0) |
|
Примечания 1) - параметры погрешности выражены в % от измеренного значения + % от предела измерений; 2) - диапазон измерений частоты составляет 1 МГц при входном напряжении до 0,5 В на пределах 100 мВ и 1 В; 3) ’ - Входное напряжение не менее 100 мВ. При входном напряжении менее 100 мВ погрешность увеличивается в 10 раз; 4) - Входной ток не менее 10 мА. При входном токе менее 10 мА погрешность увеличивается в 10 раз |
|||
Таблица 8 - Разрешение по частоте
|
Предел измерений |
Частота |
Разрешение |
|
От 100,000 мВ до 750,00 В1) |
119,999 Гц |
0,001 Гц |
|
1,19999 кГц |
0,00001 кГц |
|
|
11,9999 кГц |
0,0001 кГц |
|
|
119,999 кГц |
0,001 кГц |
|
|
1,19999 МГц |
0,00001 МГц |
|
|
Примечание - 1) диапазон измерений частоты составляет 1 МГц при входном напряжении до 0,5 В на пределах 100 мВ и 1 В |
||
Таблица 9 - Метрологические характеристики в режиме измерений электрической емкости
|
Предел измерений |
Пределы допускаемой основной абсолютной погрешности измерений 1), нФ, мкФ, мФ |
Пределы допускаемой дополнительной абсолютной погрешности измерений 1), нФ, мкФ, мФ |
|
1,000 нФ |
не нормируется |
не нормируется |
|
10,00 нФ |
±(1+0,5) |
±(0,02+0,001) |
|
100,0 нФ |
||
|
1,000 мкФ |
||
|
10,00 мкФ |
||
|
100,0 мкФ |
||
|
1,000 мФ |
||
|
10,00 мФ |
±(2+0,5) |
|
|
Примечание - 1) параметры погрешности выражены в % от измеренного значения + % от предела измерений |
||
Таблица 10 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
100; 120/127; 220/230; 240 от 45 до 66; от 360 до 440 |
|
Г абаритные размеры, мм, (длинахширинахвысота) |
303,2x261,1x103,8 |
|
Масса, кг |
3,75 |
|
Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, % |
от +18 до +28 80 |
|
Рабочие условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, % |
от 0 до +55 80 при +30 °С; 40 при +55 °С |
наносится на лицевую панель приборов способом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Таблица 11 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Мультиметр цифровой 34450A |
- |
1 шт. |
|
Кабель питания |
- |
1 шт. |
|
Кабели измерительные |
- |
1 к-т |
|
Кабель USB |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Методика поверки |
МП 206.1-111-2018 |
1 экз. |
осуществляется по документу МП 206.1-111-2018 «Мультиметры цифровые 34450A. Методика поверки», утвержденному ФГУП «ВНИИМС» 01.06.2018 г.
Основные средства поверки: калибратор многофункциональный Fluke 5520A (регистрационный номер в Федеральном информационном фонде № 51160-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к мультиметрам цифровым 34450A
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний
ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы
ГОСТ Р 8.648-2015 ГСИ. Государственная поверочная схема для средств измерений
2 9
переменного электрического напряжения до 1000 В в диапазоне частот от 1-10" до 2-10 Гц
ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 1 • 10-16 до 30 А
ГОСТ Р 8.767-2011 ГСИ. Государственная поверочная схема для средств измерений силы переменного электрического тока от 1 • 10-8 до 100 А в диапазоне частот от 1 • 10-1 до 1 • 106 Гц
Приказ Федерального агентства по техническому регулированию и метрологии от 15 февраля 2016 г. № 146 «Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления»
ГОСТ 8.371-80 ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений электрической емкости
