| Номер в госреестре | 72257-18 |
| Наименование СИ | Термометры биметаллические |
| Обозначение типа СИ | 5437 |
| Изготовитель | "Gardner Denver Inc." |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 2 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Термометры биметаллические 5437 (далее по тексту - термометры) предназначены для измерений температуры жидких и газообразных сред в составе плавучей полупогружной буровой установки «Nanhai 8».
Принцип действия термометров основан на упругой деформации, возникающей под воздействием температуры двух прочно соединенных металлических пластин, имеющих различные температурные коэффициенты линейного расширения. При изменении температуры биметалл изгибается в сторону материала с меньшим коэффициентом линейного расширения, изгиб с помощью кинематического узла преобразуется во вращательное движение стрелки, показывающей измеряемое значение температуры по шкале термометра.
Термометры относятся к показывающим стрелочным приборам погружного типа и состоят из круглого корпуса, в котором размещены циферблат и кинематический механизм со стрелкой, и биметаллического термочувствительного элемента в защитной трубке -термобаллоне. Корпус и термобаллон термометров изготовлены из нержавеющей стали. Термометры выполнены с тыльным креплением термобаллона к корпусу.

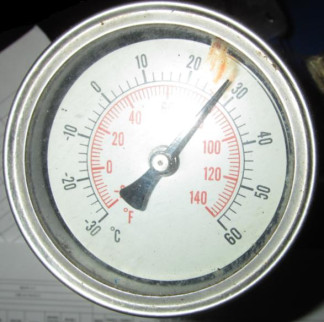

Монтаж термометров осуществляется с помощью штуцеров с резьбовым соединением 3/4”. Фотографии общего вида термометров представлены на рисунке 1.
Пломбирование термометров биметаллических 5437 не предусмотрено.
Таблица 1 - Основные метрологические и технические характеристики термометров
| Наименование характеристики | Значение |
| Диапазон измерений температуры, °С | от -30 до +60 |
| Цена деления шкалы, °С | 2 |
| Пределы допускаемой абсолютной погрешности, °С | ±2 |
| Диаметр корпуса, мм | 60 |
| Диаметр погружаемой части, мм | 10 |
| Длина погружаемой части, мм | 30 |
| Масса, кг | 0,16 |
| Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % | от -20 до +60 до 95 |
| Средний срок службы, лет, не менее | 5 |
наносится на титульный лист паспорта методом штемпелевания. Комплектность средства измерений
Таблица 2 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Термометр биметаллический | 5437 | 2 шт. |
| Паспорт (на русском языке) | 26.51.51Л10-КЛ8-07-1ПС, 26.51.51.110-КЛ8-07-2ПС | 2 экз. |
| Методика поверки | МП 207-025-2018 | 1 экз. |
осуществляется по документу МП 207-025-2018 «Термометры биметаллические 5437. Методика поверки», утвержденному ФГУП «ВНИИМС» 03.05.2018 г.
Основные средства поверки:
Рабочий эталон 3-го разряда по ГОСТ 8.558-2009 - термометр сопротивления эталонный ЭТС-100/1 (Регистрационный № 19916-10);
Измеритель температуры многоканальный прецизионный МИТ 8.15(М) (Регистрационный № 19736-11);
Термостаты переливные прецизионные ТПП-1 (Регистрационный № 33744-07). Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт.
приведены в эксплуатационном документе.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
Техническая документация фирмы «Gardner Denver Inc.», США
