| Номер в госреестре | 71954-18 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | ТФЗМ 110Б |
| Изготовитель | ОАО "Запорожский завод высоковольтной аппаратуры", Украина, г.Запорожье |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока ТФЗМ 110Б (далее - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.
Принцип действия трансформаторов тока основан на законе электромагнитной индукции. Ток первичной обмотки трансформатора создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
Трансформаторы тока выполнены в виде опорной конструкции. Выводы первичной обмотки расположены на верхней части трансформаторов. Выводы вторичной обмотки расположены на корпусе трансформатора и закрываются защитной металлической крышкой с целью ограничения доступа к измерительной цепи.
Трансформаторы изготовлены в исполнениях ТФЗМ 110Б-1 У1, ТФЗМ 110Б-1У У1, отличающихся друг от друга номинальной силой первичного и вторичного токов, значениями номинальной вторичной нагрузки.

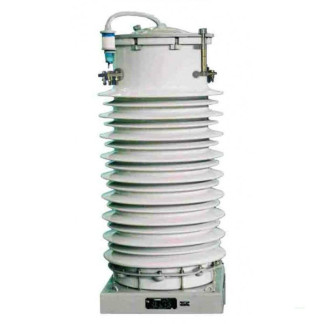

Общий вид трансформаторов тока и схема пломбировки от несанкционированного доступа приведены на рисунке 1.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | |
| Исполнение трансформатора | ТФЗМ 110Б-[ У1 | ТФЗМ 110Б-1У У1 |
| Заводской номер | 62486, 62480, 62477, 62489, 62487, 62488 | 15356, 15369, 15363, 15365, 15361, 15366, 15364, 15358, 15357, 15367, 15359, 15368 |
| Номинальное напряжение, кВ | 110 | 110 |
| Номинальный первичный ток., А | 300 | 800 |
| Номинальный вторичный ток, А | 5 | 5 |
| Класс точности вторичных обмоток для измерений и учета | 0,2S | 0,2S |
| Номинальная вторичная нагрузка, В-А с коэффициентом мощности cos ф = 0,8 | 30 | 10 |
| Номинальная частота ^ом., Гц | 50 | 50 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С | от -45 до +40 |
наносится на титульный лист паспорта трансформатора типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор тока (заводские номера: 62486, 62480, 62477, 62489, 62487, 62488) | ТФЗМ 110Б-1 У1 | 6 шт. |
| Трансформатор тока (заводские номера: 15356, 15369, 15363, 15365, 15361, 15366, 15364, 15358, 15357, 15367, 15359, 15368) | ТФЗМ 110Б-1У У1 | 12 шт. |
| Трансформатор тока ТФЗМ 110Б-1 У1. Паспорт | - | 6 экз. |
| Трансформатор тока ТФЗМ 110Б-1У У1. Паспорт | - | 12 экз. |
осуществляется по ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки». Основные средства поверки:
- трансформаторы тока измерительные лабораторные ТТИ-5000.5 (регистрационный номер в Федеральном информационном фонде 27007-04);
- приборы сравнения КНТ-03 (регистрационный номер в Федеральном информационном фонде 24719-03);
- магазины нагрузок МР 3027 (регистрационный номер в Федеральном информационном фонде 34915-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к трансформаторам тока ТФЗМ 110Б
| Зарегистрировано поверок | 42 |
| Поверителей | 2 |
| Актуальность данных | 02.11.2025 |
