| Номер в госреестре | 71643-18 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | ТФНД-110М-II |
| Изготовитель | ПО "Запорожтрансформатор", Украина, г.Запорожье |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока ТФНД-110М-П (далее - трансформаторы тока) предназначены для масштабного преобразования переменного тока в электрических цепях частотой 50 Гц.
Принцип действия трансформаторов тока основан на законе электромагнитной индукции. Ток первичной обмотки трансформатора создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.

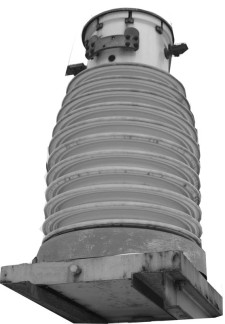

Трансформаторы тока выполнены в виде опорной конструкции. Выводы первичной обмотки расположены на верхней части трансформаторов. Выводы вторичной обмотки расположены на корпусе трансформаторов и закрываются защитной металлической крышкой с целью ограничения доступа к измерительной цепи, крышка защищена пломбированием. Общий вид трансформаторов тока приведен на рисунке 1.
отсутствует.
Таблица 1 - Метрологические и технические характеристики
| Наименование характеристики | Значение |
| Тип трансформатора | ТФНД-110М-П |
| Номинальное напряжение, кВ | 110 |
| Номинальный первичный ток, !1ном, А | 1000 |
| Номинальный вторичный ток, 12ном, А | 1 |
| Класс точности вторичной обмотки для измерения и учета | 0,5 |
| Номинальный коэффициент безопасности | 5 |
| Номинальная вторичная нагрузка обмотки для измерения и учета, Sном, В-А | 20 |
| Номинальная частота, £юм, Гц | 50 |
| Масса, кг, не более | 540 |
| Габаритные размеры, мм | 1590х660х660 |
| Условия эксплуатации по ГОСТ 15150-69 | У1 |
наносится на титульный лист паспорта трансформатора методом распечатки с электронного носителя
Комплектность трансформаторов тока приведена в таблице 2.
Таблица 2 - Комплектность трансформаторов тока
| Наименование | Обозначение | Кол-во, шт. |
| Трансформаторы тока | ТФНД-110М-П (зав. №7468, №7474, №7463) | 3 |
| Трансформаторы тока ТФНД-110М-П. Паспорт | ОВЛ.468.293ПС | 3 |
осуществляется по ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки» Основные средства поверки:
- трансформаторы тока измерительные лабораторные ТТИ-5000.5 (Рег. № 27007-04);
- приборы сравнения КНТ-03 (Рег. № 24719-03);
- магазины нагрузок МР 3027 (Рег. № 34915-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых трансформаторов тока с требуемой точностью. Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационной документации.
Нормативные документы, устанавливающие требования к трансформаторам тока ТФНД-110М-11
ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
