| Номер в госреестре | 71365-18 |
| Наименование СИ | Дефектоскопы ультразвуковые |
| Обозначение типа СИ | NOVOTEST УД2301 (UD2301) |
| Изготовитель | ООО НТЦ "Промышленное Оборудование и Технологии" (Промтехнологии), г.С.-Петербург |
| Год регистрации | 2018 |
| Срок свидетельства | 01.06.2024 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Дефектоскопы ультразвуковые NOVOTEST УД2301 (UD2301) (далее - дефектоскопы) предназначены для измерений глубины залегания, координат и эквивалентного размера дефектов, толщины изделий, отношения амплитуд отраженных от дефектов сигналов при технологическом контроле продукции в различных отраслях промышленности.
Принцип действия дефектоскопов основан на свойстве ультразвуковых колебаний отражаться от границы раздела сред с разными акустическими характеристиками. Отраженные от дефектов или поверхностей изделий сигналы принимаются пьезоэлектрическим преобразователем.
Конструктивно дефектоскопы состоят из электронного блока и пьезоэлектрического преобразователя.
Электронный блок включает в себя функциональные клавиши, жидкокристаллический дисплей, на котором отображаются результаты измерений и служебная информация, и разъем подключения кабеля блока преобразователя.
Дефектоскопы имеют переносной тип конструкции, питание осуществляется от трех элементов постоянного тока типа АА.
Дефектоскопы ультразвуковые NOVOTEST УД2301 (UD2301) выпускаются в следующих модификациях: NOVOTEST УД2301 (UD2301), NOVOTEST УД2301-IP (UD2301-IP) и NOVOTEST УД2301-М (UD2301-M), которые отличаются исполнением корпуса электронного блока.

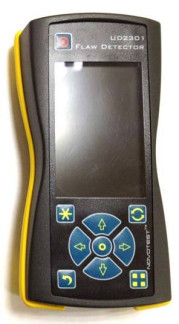

Общий вид дефектоскопов представлен на рисунках 1 - 3.
Рисунок 2 - Общий вид дефектоскопов ультразвуковых NOVOTEST УД2301-ИП (UD2301-IP)
Для ограничения доступа к определённым частям в целях несанкционированной настройки и вмешательства производится пломбирование одного из винтов на задней панели дефектоскопов. Места пломбирования показаны на рисунках 4 - 6.
J
Рисунок 4 - Место пломбирования дефектоскопов ультразвуковых NOVOTEST УД2301 (UD2301)
шш
иг зи.
I
Место
Дефектоскопы имеют встроенное программное обеспечение (далее - ВПО). ВПО служит для управления функциональными возможностями дефектоскопов, а также для обработки и отображения результатов измерений
ВПО устанавливается на предприятии-изготовителе в процессе производства дефектоскопов, доступ пользователя к нему полностью отсутствует и в процессе эксплуатации модификации не подлежит.
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077 - 2014.
Идентификационные данные встроенного программного обеспечения приборов представлены в таблице 1.
| Идентификационное наименование ПО | ВПО |
| Номер версии (идентификационный номер ПО), не ниже | 13.6 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений глубины и координат залегания дефектов по стали, мм | от 1 до 3500 |
| Диапазон измерений толщины по стали, мм | от 1 до 3500 |
| Пределы допускаемой абсолютной погрешности измерений глубины залегания дефекта и толщины, мм | ±(0,50+0,01Нх), где Нх - измеряемая глубина залегания дефекта или толщина, мм |
| Наименование характеристики | Значение |
| Пределы допускаемой абсолютной погрешности измерений координат залегания дефекта, мм | ±(0,5+0,01Х), где Х - измеряемая координата залегания дефекта, мм |
| Пределы допускаемой абсолютной погрешности измерений амплитуд сигналов на входе приёмника, на каждые 10 дБ, не более, дБ | ±0,5 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры (ДхШ*В), мм, не более: - для модификации NOVOTEST УД2301 (UD2301) - для модификации NOVOTEST УД2301-1Р (UD2301-IP) - для модификации NOVOTEST УД2301-М (UD2301-M) | 162x83x40 195x130x35 250x130x80 |
| Масса без элементов питания, кг, не более: - для модификации NOVOTEST УД2301 (UD2301) - для модификации NOVOTEST УД2301-1Р (UD2301-IP) - для модификации NOVOTEST УД2301-М (UD2301-M) | 0,25 0,55 1,00 |
| Напряжение питания постоянного тока, В | от 4,5 до 9,0 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха %, не более - диапазон атмосферного давления, кПа | от -15 до +50 95 от 84,0 до 106,7 |
наносится на заднюю панель дефектоскопа в виде пленочной наклейки и на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Дефектоскоп ультразвуковой | - | 1 шт. |
| Прямой преобразователь | - | 1 шт. |
| Наклонный преобразователь | - | 1 шт. |
| Элемент питания постоянного тока | - | По заказу |
| Зарядное устройство | - | 1шт. |
| Кабель связи с компьютером | - | 1шт. |
| Методика поверки | МП АПМ 32-18 | 1 экз. |
| Руководство по эксплуатации | НТЦ.ЭД.УД2301.000 РЭ | 1 экз. |
| Паспорт | НТЦ.ЭД. УД2301.000 ПС | 1 экз. |
| Футляр | - | 1 шт. |
осуществляется по документу МП АПМ 32-18 «Дефектоскопы ультразвуковые NOVOTEST УД2301 (UD2301). Методика поверки», утвержденному ООО «Автопрогресс-М» 05.04.2018 г. Основные средства поверки:
- генератор сигналов Г4-219 (рег. № 32580-13);
- комплект образцов с искусственными отражателями КМД4-У (рег. № 35581-07);
- контрольный образец СО-2 из комплекта контрольных образцов и вспомогательных устройств КОУ-2 (рег. № 6612-99);
- микроскоп универсальный УИМ-23 (рег. № 3705-73).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ПРВМ.401161.002 ТУ:2017 Дефектоскопы ультразвуковые NOVOTEST УД2301 (UD2301). Технические условия
