Ключи моментные предельные NORGAU серии NTW-…P, 71047-18

Ключи моментные предельные NORGAU серии NTW-...P (далее - ключи) предназначены для измерений крутящего момента силы при нормированной затяжке резьбовых соединений с правой и левой резьбой.
Карточка СИ
Номер в госреестре 71047-18
Наименование СИ Ключи моментные предельные
Обозначение типа СИ NORGAU серии NTW-…P
Изготовитель "William Tools Co., Ltd.", Тайвань
Год регистрации 2018
Срок свидетельства 11.05.2029
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Ключи моментные предельные NORGAU серии NTW-...P (далее - ключи) предназначены для измерений крутящего момента силы при нормированной затяжке резьбовых соединений с правой и левой резьбой.

Описание

Принцип действия ключей заключается в том, что под действием приложенного к рукоятке ключа усилия, при достижении заранее установленного значения крутящего момента силы, ключи издают щелчок, что указывает на достижение установленного крутящего момента силы.

Конструктивно ключи состоят из корпуса, фиксатора и рукоятки с заглушкой отверстия регулировки. Внутри корпуса расположен механизм регулировки значения крутящего момента силы и предельный механизм, который срабатывает при достижении установленного значения крутящего момента силы.

Ключи выпускаются в двадцати двух модификациях, отличающихся диапазоном измерений крутящего момента силы, габаритными размерами, массой и размером присоединительного элемента.

Обозначение модификации: NTWX-YPZ, где NTWX-P - обозначение ключа по каталогу изготовителя (значение Х меняется в зависимости от модели), Y - цифра, обозначающая верхний предел измерений крутящего момента силы, Z - буква, обозначающая несменную головку с внешним присоединительным квадратом (R) или гнездо под сменные головки (I).

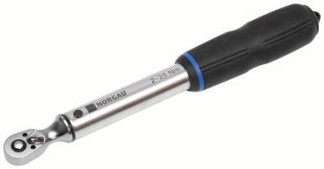

Общий вид ключей моментных предельных NORGAU серии NTW-...PR с несменной головкой представлен на рисунке 1. Общий вид ключей моментных предельных NORGAU серии NTW-.PI с гнездом под сменные головки, представлен на рисунке 2.

Пломбирование ключей не производится, ограничение доступа обеспечивается конструкцией самих ключей, которая подразумевает использование специального настроечного ключа.

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 1 - Метрологические характеристики

Модификация

Диапазон измерений крутящего момента силы, Н-м

Пределы допускаемой относительной погрешности измерений крутящего момента силы, %

NTW21-006PR

от 1 до 6

±5

NTW21-012PR

от 2 до 12

±3

NTW21-025PR

от 2 до 25

NTW22-035PR

от 3 до 35

NTW22-050PR

от 5 до 50

NTW22-085PR

от 8 до 85

NTW22-100PR

от 10 до 100

NTW23-150PR

от 15 до 150

NTW23-200PR

от 20 до 200

NTW23-340PR

от 30 до 340

NTW24-420PR

от 40 до 420

NTW23-006PI

от 1 до 6

±5

NTW23-012PI

от 2 до 12

±3

NTW23-025PI

от 2 до 25

NTW23-035PI

от 3 до 35

NTW23-050PI

от 5 до 50

NTW23-085PI

от 8 до 85

NTW23-100PI

от 10 до 100

NTW23-150PI

от 15 до 150

NTW24-200PI

от 20 до 200

NTW24-340PI

от 30 до 340

NTW24-420PI

от 40 до 420

Модификация

Размер присоединительного квадрата или прямоугольника, мм (дюйм)

Г абаритные размеры (ДхШ) мм, не более

Масса, кг, не более

NTW21-006PR

158x28

0,194

NTW21-012PR

6,35 (1/4)

0,194

NTW21-025PR

215x30

0,278

NTW22-035PR

0,278

NTW22-050PR

9,5 (3/8)

275x30

0,357

NTW22-085PR

390x36

0,683

NTW22-100PR

0,683

NTW23-150PR

417x43

0,966

NTW23-200PR

12,7 (1/2)

523x43

1,370

NTW23-340PR

587x43

1,512

NTW24-420PR

19,05 (3/4)

629x43

1,638

NTW23-006PI

139x28

0,173

NTW23-012PI

0,173

NTW23-025PI

194x30

0,254

NTW23-035PI

9x12*

0,254

NTW23-050PI

254x30

0,347

NTW23-085PI

349x36

0,557

NTW23-100PI

0,557

NTW23-150PI

377x41

0,830

NTW24-200PI

491x41

1,187

NTW24-340PI

14x18*

553x41

1,313

NTW24-420PI

603x41

1,397

* - размер присоединительного прямоугольника, мм

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Наработка на отказ, циклов, не менее

5000

Условия эксплуатации:

-    температура окружающего воздуха, °С

-    относительная влажность воздуха, %

от +10 до +30 от 40 до 80

Знак утверждения типа

наносится на боковую поверхность корпуса ключей моментных предельных NORGAU серии NTW-...P в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Таблица 4 - Комплектность средств измерений

Наименование

Обозначение

Количество

Ключ моментный предельный NORGAU серии NTW-.P

-

1 шт.

Руководство по эксплуатации

-

1 экз.

Пластиковый кейс

-

1 шт.

Дополнительные адаптеры

-

По заказу

Специальный настроечный ключ NTW24-PSK

-

По заказу

Поверка

осуществляется по документу МИ 2593-2000 «Государственная система обеспечения единства измерений. Ключи моментные. Методика поверки».

Основные средства поверки:

- эталоны 2-го разряда по ГОСТ Р 8.752-2011, ПГ ±1%.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ Р 8.752-2011 ГСИ. Государственная поверочная схема для средств измерений крутящего момента силы

Техническая документация «William Tools Co., Ltd.», Тайвань

Зарегистрировано поверок 3755
Поверителей 65
Актуальность данных 10.06.2025
