| Номер в госреестре | 70644-18 |
| Наименование СИ | Фотометры микропланшетные |
| Обозначение типа СИ | Sunrise |
| Изготовитель | "Tecan Austria GmbH", Австрия |
| Год регистрации | 2018 |
| Срок свидетельства | 23.03.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Фотометры микропланшетные Sunrise (далее - фотометры) предназначены для измерений оптической плотности жидких проб в 96-луночных планшетах при проведении иммуноферментных исследований.
Принцип действия фотометра основан на измерении оптической плотности анализируемых проб в 96-луночном планшете при прохождении через него вертикального луча света от источника излучения (галогеновая лампа) на приемное устройство (линейка кремниевых фотодиодов).
Фотометры выполнены в настольном исполнении и состоят из измерительного блока и транспорта планшета, который обеспечивает горизонтальное перемещение и/ или встряхивание планшета.
Управление и обработка измерений может производиться как внешним ПК, так и встроенным - варианты комплектации фотометра цветным сенсорным экраном.
Защита от несанкционированной модификации обеспечивается конструкцией фотометра. Фотометры могут иметь различные цветовые варианты корпуса.
Общий внешний вид фотометра и схема пломбировки показаны на рисунке 1; вид фотометра с цветным сенсорным экраном - на рисунке 2.

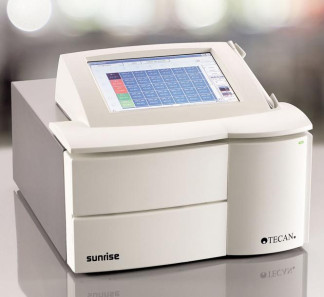

Рисунок 2 - Общий вид фотометра с цветным сенсорным экраном
Программное обеспечение предназначено для управления фотометром, обеспечения функционирования интерфейса, обработки информации, полученной в процессе проведения измерений, хранения результатов измерений.
Идентификационные данные (признаки) метрологически значимой части программного обеспечения фотометров указаны в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| 1 | 2 |
| Идентификационное наименование ПО | Magellan |
| Номер версии (идентификационный номер) ПО | не ниже 5.х.х1) |
| Цифровой идентификатор ПО | Данные являются собственностью производителя и являются защищёнными для доступа дилера и пользователей |
| 1) где 5 - версия метрологически значимой части ПО; х - версия сборки ПО | |
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077 - 2014.
приведены в таблицах 2-3.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Рабочие длины волн, нм | 405, 450, 492, 620 нм |
| Диапазон измерений оптической плотности, Б | от 0,030 до 3,500 |
| Диапазон показаний оптической плотности, Б | от 0 до 4,000 |
| Наименование характеристики | Значение |
| Пределы абсолютной погрешности измерений оптической плотности, Б - в диапазоне измерений от 0,030 до 2,000 Б включ. - в диапазоне измерений св. 2,000 до 3,500 Б | ±0,06 ±0,6 |
Таблица 3 - Общие технические характеристики
| Наименование характеристики | Значение |
| Время выхода на рабочий режим, мин, не более | 15 |
| Время измерения, с | |
| - двухволновое измерение | 8 |
| - одноволновое измерение | 6 |
| Напряжение питания, В | от 220 до 240 |
| при частоте, Гц | 50/ 60 |
| Потребляемая мощность, В-А, не более | 110 |
| Габаритные размеры (ШхГхВ), мм, не более | 285х340х145 |
| Масса, кг, не более | 8,6 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от +15 до +35 |
| - относительная влажность воздуха, %, не более | от 20 до 90 |
наносится на титульный лист руководства по эксплуатации типографским способом и на заднюю панель фотометра методом наклеивания.
указана в таблице 4.
Таблица 4 - Комплектность средства измерений
| Наименование | Количество, не более |
| Фотометр с установленными фильтрами 405, 450, 492, 620 нм | 1 штука |
| Цветной сенсорный экран1) | 1 штука |
| Кабель питания | 1 штука |
| Кабель для подключения компьютера | 1 штука |
| Запасные предохранители | 2 штуки |
| Компакт-диск с программным обеспечением | 1 штука |
| Руководство по эксплуатации | 1 экземпляр |
| 1) Поставляется по отдельному заказу | |
осуществляется по документу Р 50.2.066-2009 «ГСИ. Анализаторы иммуноферментные. Методика поверки».
Основные средства поверки:
- комплект светофильтров поверочный КСП-02 (регистрационный номер 38817-08). Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ Р 50444-92 Приборы, аппараты и оборудование медицинское. Общие технические условия.
Техническая документация фирмы «Tecan Austria GmbH», Австрия.
