| Номер в госреестре | 70560-18 |
| Наименование СИ | Угольники поверочные 90º |
| Изготовитель | Общество с ограниченной ответственностью Южно-Уральский Инструментальный Завод "КАЛИБР" (ООО ЮУИЗ "КАЛИБР"), г. Челябинск |
| Год регистрации | 2018 |
| Срок свидетельства | 13.03.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Угольники поверочные 90° (далее по тексту - угольники) предназначены для измерений отклонений от перпендикулярности рабочих поверхностей средств измерений.
Принцип действия угольников основан на сравнении просвета между измерительными поверхностями угольника и контролируемым взаимно-перпендикулярным расположением плоскостей детали с «образцом просвета», составленного из концевых мер длины, притертых к плоской стеклянной пластине.
Угольники поверочные изготавливаются следующих типов:
- УЛ - лекальные;
- УЛП - лекальные плоские;
- УЛЦ - лекальные цилиндрические;
- УП - слесарные плоские;
- УШ - слесарные с широким основанием.

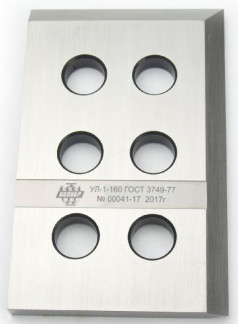

Общий вид и обозначение условных размеров угольников представлены на рисунках 1 -5. Пломбирование угольников от несанкционированного доступа не предусмотрено.
отсутствует.
| Таблица 1 - Основные размеры угольников типов УЛ; УЛ | П; УП и УШ | |
| Типы | H, мм | L, мм |
| 60 | 40 | |
| УЛ; УЛП; УП; УШ | 100 | 60 |
| 160 | 100 | |
| УЛП; УП; УШ | 250 | 160 |
| УП; УШ | 400 | 250 |
| 630 | 400 | |
| УШ | 1000 | 630 |
| 1600 | 1000 | |
Таблица 2 - Основные размеры угольников типа УЛЦ
| H, мм | 160 | 250 | 400 | 630 |
| D, мм | 80 | 100 | 125 | 160 |
Таблица 3 - Классы точности угольников
| Тип | H, мм | Класс точности |
| УЛ; УЛП; УЛЦ | по табл. 1 и 2 | 0; 1 |
| УП | 1; 2 | |
| УШ | от 60 до 400 | 0; 1; 2 |
| 630;1000 | 1; 2 | |
| 1600 | 2 |
Таблица 4 - Допуск перпендикулярности измерительных поверхностей Б и В к опорным поверхностям Г и Ж для угольников всех типов на длине Н (для УЛ - на длине Ни L) при температуре воздуха в помещении от плюс 16,5 до плюс 23,5 °С и изменении температуры, не превышающем 0,5 °С/ч_
| H и L, мм | Допуск перпендикулярности, мкм, не более, для класса точности | ||
| 0 | 1 | 2 | |
| 40 | 2,5 | 5,0 | - |
| 60 | 2,5 | 5,0 | 13,0 |
| 100 | 3,0 | 6,0 | 15,0 |
| 160 | 3,5 | 7,0 | 18,0 |
| 250 | 4,5 | 9,0 | 22,0 |
| 400 | 6,0 | 12,0 | 30,0 |
| 630 | 8,0 | 16,0 | 40,0 |
| 1000 | - | 20,0 | 40,0 |
| 1600 | - | - | 90,0 |
| Примечание - Для угольников типов УЛ и УЛП допуск перпендикулярности выдержан в пределах угла поворота угольника в плоскости опорной поверхности на ±15° от среднего положения | |||
Таблица 5 - Допуск плоскостности измерительных поверхностей Б и В, а также допуски плоскостности и параллельности опорных поверхностей Г и Ж на длине Н угольников типов УП и УШ
| Н, мм | Допуск, мкм, не более | ||||||||
| плоскостности измерительных поверхностей Б и В | плоскостности опорных поверхностей Г и Ж | параллельности опорных поверхностей Г и Ж | |||||||
| Класс точности | |||||||||
| 0 | 1 | 2 | 0 | 1 | 2 | 0 | 1 | 2 | |
| 60 | 1,0 | 2,0 | 4,0 | 1,5 | 2,5 | 5,0 | 2,5 | 5,0 | 10,0 |
| 100 | 1,0 | 2,0 | 4,0 | 1,5 | 2,5 | 5,0 | 3,0 | 6,0 | 12,0 |
| 160 | 1,5 | 3,0 | 6,0 | 2,0 | 4,0 | 8,0 | 3,5 | 7,0 | 14,0 |
| 250 | 1,5 | 3,0 | 6,0 | 2,0 | 4,0 | 8,0 | 4,5 | 9,0 | 18,0 |
| 400 | 2,5 | 5,0 | 10,0 | 3,0 | 6,0 | 12,0 | 6,0 | 12,0 | 25,0 |
| 630 | 3,0 | 6,0 | 12,0 | 4,0 | 8,0 | 16,0 | 8,0 | 16,0 | 30,0 |
| 1000 | - | 10,0 | 20,0 | - | 12,0 | 24,0 | - | 24,0 | 40,0 |
| 1600 | - | - | 30,0 | - | - | 36,0 | - | - | 60,0 |
Таблица 6 - Допуск прямолинейности измерительных поверхностей Б и В на длине Ни L, а также допуски плоскостности и параллельности опорных поверхностей Г и Ж на длине Н угольников типов УЛ и УЛП_
| H и L, мм | Допуск, мкм, не более | |||||
| прямолинейности измерительных поверхностей Б и В | плоскостности опорных поверхностей Г и Ж | параллельности опорных поверхностей Г и Ж | ||||
| Класс точности | ||||||
| 0 | 1 | 0 | 1 | 0 | 1 | |
| 40; 60 | 1,0 | 2,0 | 1,5 | 2,5 | 2,5 | 5,0 |
| 100 | 1,0 | 2,0 | 1,5 | 2,5 | 3,0 | 6,0 |
| 160 | 1,5 | 3,0 | 2,0 | 4,0 | 3,5 | 7,0 |
| 250 | 1,5 | 3,0 | 2,0 | 4,0 | 4,5 | 9,0 |
| Примечание - Допуск прямолинейности измерительных поверхностей Б и В выдержан в пределах угла поворота угольника в плоскости опорной поверхности на ±15° от среднего положения | ||||||
Таблица 7 - Допуск прямолинейности измерительных поверхностей Б на длине Н, а также
допуск плоскостности опорных поверхностей Г угольников типа УЛЦ
| Н, мм | Допуск, мкм, не более | |||
| прямолинейности измерительных поверхностей Б | плоскостности опорных поверхностей Г | |||
| Класс точности | ||||
| 0 | 1 | 0 | 1 | |
| 160 | 1,5 | 3,0 | 1,5 | 2,5 |
| 250 | 1,5 | 3,0 | 2,0 | 4,0 |
| 400 | 2,5 | 5,0 | 2,0 | 4,0 |
| 630 | 3,0 | 6,0 | 2,0 | 4,0 |
Таблица 8 - Допуск перпендикулярности боковых поверхностей Е угольников типа УП и УШ к опорной поверхности Г _
| Н, мм | Допуск перпендикулярности боковых Е поверхностей к опорной поверхности Г, мкм, для класса точности | |
| 0; 1 | 2 | |
| 60 | 40 | 125 |
| 100 | 50 | 160 |
| 160 | 60 | 200 |
| 250 | 80 | 250 |
| 400 | 100 | 320 |
| 630 | 125 | 400 |
| 1000 | 160 | 500 |
| 1600 | - | 630 |
Таблица 9 - Параметры шероховатости измерительных и опорных поверхностей угольников на базовой длине 0,25 мм по ГОСТ 2789-73_
| Тип | Н, мм | Параметры шероховатости поверхностей Ra, мкм, не более | |||||
| измерительных Б и В | опорных Г и Ж | ||||||
| Класс точности | |||||||
| 0 | 1 | 2 | 0 | 1 | 2 | ||
| УЛ; УЛП | по табл. 1 и 2 | 0,04 | 0,04 | - | 0,08 | 0,08 | - |
| УЛЦ | 0,08 | 0,08 | - | 0,16 | 0,16 | - | |
| УП | - | 0,08 | 0,16 | - | 0,16 | 0,32 | |
| УШ | до 400 включ. | 0,08 | 0,08 | 0,16 | 0,32 | 0,32 | 0,63 |
| св. 400 | - | 0,16 | 0,32 | - | 0,63 | 0,63 | |
| Примечание - На опорных поверхностях угольников типа УШ 1-го класса точности размером свыше 400 мм и угольников типа УШ 2-го класса точности базовая длина установлена 0,8 мм | |||||||
Таблица 10 - Статическая нагрузка, прикладываемая к соединению линейки угольников типа УШ с основанием
| Н, мм | Нагрузка, кгс (Н), не более |
| 60; 100; 160 | 20 (196) |
| 250; 400; 630 | 30 (294) |
| 1000; 1600 | 40 (392) |
| Примечание - После снятия нагрузки допуск перпендикулярности измерительных поверхностей Б и В к опорным поверхностям Г и Ж сравнительно с отклонениями до приложения нагрузки не превышает значений, указанных в таблице 4 | |
Таблица 11 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметр шероховатости Ra боковых поверхностей корпуса и скосов угольников типа УЛ на базовой длине /=0,8 мм по ГОСТ 2789-73, мкм, не более | 0,63 |
| Параметр шероховатости Ra боковых и торцевых поверхностей, скосов и фасок угольников типов УЛП и УП на базовой длине /=0,8 мм по ГОСТ 2789-73, мкм, не более | 0,63 |
| Параметр шероховатости Ra боковых и торцевых поверхностей, скосов и фасок угольников типа УШ на базовой длине /=0,8 мм по ГОСТ 2789-73, мкм, не более | 1,25 |
| Радиус закругления измерительных поверхностей угольников типов УЛ и УЛП, мм | 0,2±0,1 |
Таблица 12 - Г абаритные размеры и масса угольников
| Тип | Н, мм | Г абаритные размеры, мм, не более | Масса, кг, не более | ||
| длина | ширина | глубина | |||
| УЛ | 60 | 60 | 40 | 8 | 0,15 |
| 100 | 100 | 60 | 10 | 0,45 | |
| 160 | 160 | 100 | 10 | 1,00 | |
| УЛП | 60 | 60 | 40 | 4 | 0,10 |
| 100 | 100 | 60 | 6 | 0,20 | |
| 160 | 160 | 100 | 6 | 0,40 | |
| 250 | 250 | 160 | 8 | 1,00 | |
| УЛЦ | 160 | 160 | 80 | 80 | 6,20 |
| 250 | 250 | 100 | 100 | 10,00 | |
| 400 | 400 | 125 | 125 | 18,00 | |
| 630 | 630 | 160 | 160 | 40,00 | |
| УП | 60 | 60 | 40 | 4 | 0,10 |
| 100 | 100 | 60 | 6 | 0,20 | |
| 160 | 160 | 100 | 6 | 0,40 | |
| 250 | 250 | 160 | 8 | 1,00 | |
| 400 | 400 | 250 | 8 | 1,50 | |
| УШ | 60 | 60 | 40 | 10 | 0,18 |
| 100 | 100 | 60 | 18 | 0,22 | |
| 160 | 160 | 100 | 18 | 0,52 | |
| 250 | 250 | 160 | 18 | 1,10 | |
| 400 | 400 | 250 | 23 | 2,75 | |
| 630 | 630 | 400 | 33 | 6,00 | |
| 1000 | 1000 | 630 | 33 | 12,20 | |
| 1600 | 1600 | 1000 | 33 | 25,00 | |
Таблица 13 - Условия эксплуатации и средний срок службы
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С - допускаемое изменение температуры, °С/ч, не более - относительная влажность воздуха, %, не более | от +16,5 до +23,5 0,5 80 |
| Средний срок службы, лет | 5 |
наносится на титульный лист паспорта типографским способом и на наружную поверхность футляра краской или методом лазерной маркировки.
Таблица 14 - Комплектность средств измерений
| Наименование | Обозначение | Количество |
| Угольник поверочный | - | 1 шт. |
| Паспорт | - | 1 экз. |
| Укладочный ящик (футляр) | - | 1 шт. |
осуществляется по документу МИ 1799-87 «Методические указания. Угольники поверочные 90°. Методика контроля».
Основные средства поверки:
- плита поверочная 1-0-2000х1000 ГОСТ 10905-86;
- головка типа 1ИГ по ГОСТ 18833-73;
- угольник типа УЛЦ 0 и 1-го классов точности по ГОСТ 3749-77;
- меры длины концевые плоскопараллельные 2 класса точности по ГОСТ 9038-90;
- плоская стеклянная пластина для интерференционных измерений ПИ-60 2-го класса (рег. № 197-70);
- линейка ЛД-1-200 по ГОСТ 8026-92;
- многооборотный индикатор типа 1МИГ по ГОСТ 9696-82.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к угольникам поверочным 90°
ГОСТ 3749-77 Угольники поверочные 90°. Технические условия.
