| Номер в госреестре | 70400-18 |
| Наименование СИ | Осциллографы цифровые запоминающие |
| Обозначение типа СИ | серии RTC1002 |
| Изготовитель | "Rohde & Schwarz GmbH & Co. KG", Германия; Фирма "Rohde & Schwarz zavod Vimperk, s.r.o.", Чехия |
| Год регистрации | 2018 |
| Срок свидетельства | 19.02.2028 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Осциллографы цифровые запоминающие серии RTC1002 (далее - осциллографы) предназначены для исследования формы и измерений амплитудных и временных параметров электрических сигналов.
Принцип действия осциллографов основан на высокоскоростном аналогово-цифровом преобразовании входного сигнала в реальном времени, предварительной аппаратной обработке сигнала и записи сигнала в память осциллографа. В результате обработки сигнала, а также в соответствии с настройками осциллографа выделяется часть сигнала, предназначенная для отображения на экране.
Конструктивно осциллографы выполнены в виде настольного моноблочного прибора, работающего под управлением встроенного программного обеспечения. Осциллографы позволяют проводить автоматические и курсорные измерения амплитудно-временных параметров сигнала, математическую обработку сигналов, статистическую обработку результатов измерений, быстрое преобразование Фурье и измерение параметров сигнала в частотной области с выводом результатов измерений на экран. Дополнительно возможно осуществление декодирования сигналов низкоскоростных шин последовательной передачи данных и логический анализ параллельных шин данных.
Осциллографы обеспечивают управление всеми режимами работы и параметрами, как вручную, так и дистанционно от внешнего компьютера. Для организации связи с внешними устройствами применяются интерфейсы USB и Ethernet.
Осциллографы имеют следующие опции:
B220 - полоса пропускания 70 МГц;
B221 - полоса пропускания 100 МГц;
B222 - полоса пропускания 200 МГц;
B223 - полоса пропускания 300 МГц.

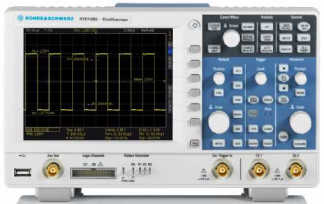

Общий вид осциллографов и обозначение мест нанесения знака утверждения типа приведены на рисунке 1.
Схема пломбировки от несанкционированного доступа приведена на рисунке 2.
Идентификационные данные программного обеспечения осциллографов приведены в таблице 1.
Программное обеспечение реализовано без выделения метрологически значимой части. Влияние программного обеспечения не приводит к выходу метрологических характеристик осциллографов цифровых запоминающих серии RTC1002 за пределы допускаемых значений.
Уровень защиты программного обеспечения «низкий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения (ПО)
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | FW RTC |
| Номер версии (идентификационный номер) ПО | Версия 06.020 и выше |
| Цифровой идентификатор ПО | Нет данных |
т т Ф
ц g в
ЕЭ @ S шв @
Уят «М М D >w
•"[# Z*
ттт&
к. if* 4 fes
• а г ' а а в ©
й
ш Я g Я ^ Я5
Место
нанесения знака утверждения типа
Рисунок 2 - Схема пломбировки от несанкционированного доступа (А)
II И Ч
Основные метрологические и технические характеристики осциллографов приведены в таблице 2.
| Таблица 2 - Метрологические и технические характеристики | ||
| Наименование характеристики | Значение | |
| 1 | 2 | |
| Число каналов | 2 | |
| Разрядность АЦП, бит | 8 | |
| Максимальная частота дискретизации на канал, ГГ ц | на каждый канал | 1 |
| при объединении каналов | 2 | |
| Объем памяти на канал, Мбайт | на каждый канал | 1 |
| при объединении каналов | 2 | |
| Полоса пропускания, МГц | штатно | от 0 до 50 |
| опция В220 | от 0 до 70 | |
| опция В221 | от 0 до 100 | |
| опция В222 при КО1 > 5 мВ/дел | от 0 до 200 | |
| опция В223 при КО > 5 мВ/дел | от 0 до 300 | |
| Время нарастания переходной характеристики, нс, не более | штатно | 7 |
| опция В220 | 5 | |
| опция В221 | 3,5 | |
| опция В222 | 1,75 | |
| опция В223 | 1,15 | |
| Диапазон значений коэффициента развертки, с/дел | от 110-1 до 100 | |
| Пределы допускаемой относительной погрешности по частоте внутреннего опорного генератора | ±6-10-5 | |
| Диапазон значений коэффициента отклонения, В/дел | от 0,001 до 10 | |
| Пределы допускаемой приведенной к максимальному числу делений шкалы погрешности установки коэффициента отклонения 5КО, % | ±3,0 | |
| Пределы допускаемой абсолютной погрешности измерений постоянного напряжения при установке нулевой линии по центру экрана и режиме усреднения, В | ±(ЖО-|иШм|+0,1 КО+0,001) | |
| Минимальный уровень синхронизации каналов осциллографа, дел, не более | при КО > 5 мВ/дел | 0,8 |
| при КО < 5 мВ/дел | 1,5 | |
| Источники синхронизации | входы каналов, вход внешнего запуска | |
| Режимы запуска | автоматический, ждущий, однократный | |
| Виды запуска | по фронту, по спаду, по фронту и спаду, по длительности импульса | |
| Входное сопротивление, МОм | 1±0,02 | |
| Входная емкость, пФ | 14±2 | |
| Напряжение питания от сети переменного тока частотой 50 или 60 Гц, В | от 100 до 240 | |
| Потребляемая мощность, Вт, не более | 30 | |
| 1 | 2 |
| Габаритные размеры (длина х ширина х высота), мм, не более | 140x285x175 |
| Масса (без опций и аксессуаров), кг, не более | 2 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре 40 °С, %, не более | от +5 до +40 85 |
| Условия хранения и транспортирования: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре 40 °С, %, не более | от -20 до +70 85 |
| Время прогрева, мин | 30 |
| Примечания 1Здесь и далее КО - коэффициент отклонения, UH3M - измеренное значение напряжения | |
наносится на лицевую панель осциллографов методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Количество, шт. | Примечание |
| Осциллограф цифровой запоминающий RTC1002 | 1 | |
| Кабель питания | 1 | |
| Пассивные пробники | 2 | |
| Руководство по эксплуатации | 1 экз. | |
| Методика поверки ПР-21-2017МП | 1 экз. | |
| Опции | По отдельному заказу |
осуществляется по документу ПР-21-2017МП «ГСИ. Осциллографы цифровые запоминающие серии RTC1002. Методика поверки», утвержденному АО «ПриСТ» 20 ноября 2017 г.
Основные средства поверки:
- калибратор осциллографов Fluke 9500B (регистрационный номер в Федеральном информационном фонде 30374-13).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к осциллографам цифровым запоминающим серии RTC1002
ГОСТ Р 8.761-2011 ГСИ. Государственная поверочная схема для средств измерений импульсного электрического напряжения.
ГОСТ 22261-14 Средства измерений электрических и магнитных величин. Общие технические условия.
