| Номер в госреестре | 68941-17 |
| Наименование СИ | Фотометры для микропланшетов |
| Обозначение типа СИ | Mark исп. iMark |
| Изготовитель | "Bio-Rad Laboratories, Inc.", США |
| Год регистрации | 2017 |
| Срок свидетельства | 23.10.2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Фотометры для микропланшетов Mark исполнение iMark (далее по тексту - фотометры) предназначены для измерений оптической плотности в лунках стандартного 96-луночного планшета при проведении различного рода исследований (иммуноферментный анализ, биохимические исследования).
Принцип действия фотометра основан на измерении оптической плотности анализируемых проб в 96-луночных планшетах. Для коррекции нестабильности источника света используется опорный световой канал. Выделение необходимой длины волны в световом потоке производится при помощи узкополосных интерференционных фильтров.
Световой поток падает через верхний блок линз сверху, на лунку с измеряемым образцом. Ослабленный пробой световой поток регистрируется фотодетектором, расположенным под образцом. В момент измерения каретка с микропланшетом перемещается относительно светового потока.
Фотометр имеет встроенный интерфейс USB, что позволяет работать как автономно, так и под управлением внешнего компьютера.
Защита от несанкционированной модификации обеспечивается конструкцией фотометра.

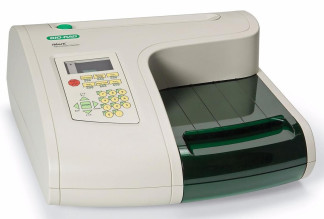

Общий внешний вид фотометра и схема пломбировки показаны на рисунке 1.
предназначено для управления фотометром, обеспечения функционирования интерфейса, обработки информации, полученной в процессе проведения измерений, хранения результатов измерений.
Идентификационные данные (признаки) метрологически значимой части программного обеспечения фотометров указаны в таблице 1.
| Идентификационные данные (признаки) | Значение |
| 1 | 2 |
| Идентификационное наименование ПО | Microplate Manager |
| Номер версии (идентификационный номер) ПО | 6.x* и выше |
| Цифровой идентификатор ПО | Данные являются собственностью производителя и являются защищёнными для доступа дилера и пользователей |
| *где 6 - версия метрологически значимой части Г | О; х - версия сборки ПО |
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077 - 2014.
приведены в таблице 2.
Таблица 2
| Диапазон измерений оптической плотности, Б | от 0,030 до 3,000 |
| Пределы абсолютной погрешности измерений оптической плотности, Б - в диапазоне измерений от 0,030 до 2,000 Б - в диапазоне измерений от 2,001 до 3,000 Б | ±0,06 ±0,1 |
| Напряжение питания, В При частоте, Гц | от 100 до 240 50/ 60 |
| Потребляемая мощность, В-А, не более | 100 |
| Габаритные размеры (ШхДхВ), мм, не более | 346x377x164 |
| Масса, кг, не более | 5,5 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более | от +15 до +40 90 |
наносится на титульный лист руководства по эксплуатации типографским способом и на заднюю панель фотометра методом наклеивания.
указана в таблице 3.
Таблица 3
| Наименование | Количество |
| Фотометр с установленными фильтрами 415, 450, 490, 595, 655, 750 нм | 1 шт. |
| Сетевой кабель | 1 шт. |
| Кабель USB | 1 шт. |
| Рулон термобумаги | 1 шт. |
| Г арантийный талон | 1 экз. |
| Руководство по эксплуатации (CD) | 1 шт. |
осуществляется по документу Р 50.2.066-2009 «ГСИ. Анализаторы иммуноферментные. Методика поверки».
Основное средство поверки - комплект светофильтров поверочный КСП-02 (регистрационный номер 38817-08).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Техническая документация фирмы «Bio-Rad Laboratories, Inc.», США.
