| Номер в госреестре | 68760-17 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | EA 36 |
| Изготовитель | "Elimsan Salt Cihazlari ve Elektromekanik San.ve Tic.A.S.", Турция |
| Год регистрации | 2017 |
| Срок свидетельства | 18.09.2022 |
| МПИ (интервал между поверками) | 8 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Трансформаторы тока EA 36 (далее - трансформаторы), предназначены для масштабного преобразования силы тока высокого фазного напряжения в силу тока, пригодную для передачи сигналов измерительной информации измерительным приборам, устройствам защиты и управления в электросетях переменного тока промышленной частоты.
Принцип действия трансформаторов основан на явлении взаимной индукции. Трансформаторы по принципу конструкции - опорные, с литой изоляцией. По числу ступеней трансформации - одноступенчатые, с одной или несколькими вторичными обмотками -для измерений и учета и для защиты.
При установке помещаются в ячейку комплектного распределительного устройства. Первичные и вторичные обмотки залиты компаундом, который обеспечивает основную изоляцию и формирует корпус трансформаторов. Выводы первичной обмотки выведены на верхнюю часть литого корпуса в виде контактных площадок с отверстиями для болтов. Вторичные обмотки выведены в литую коробку для зажимов, закрытую пластмассовой крышкой и расположенную у основания трансформаторов на узкой боковой стенке.
Крышка, закрывающая зажимы, пломбируется для исключения несанкционированного доступа. На боковой стенке корпуса трансформаторы имеют табличку технических данных.
Трансформаторы выпускаются в следующих модификациях EA 36, EA 36-1 и EA 36-2, которые отличаются размерами, массой и количеством вторичных обмоток.

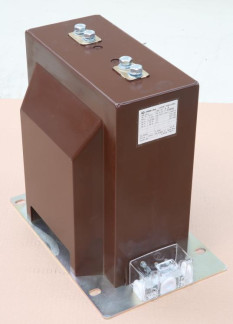

Общий вид средства измерений, обозначение места пломбировки от несанкционированного доступа и нанесения знака поверки приведены на рисунке 1.
Место нанесения знака поверки
отсутствует.
Таблица 1 - Метрологические характеристики
| Параметр | Значения |
| Номинальное напряжения, кВ | 35 |
| Наибольшее рабочее напряжение, кВ | 40,5 |
| Номинальная частота переменного тока, Гц | 50 |
| Номинальный первичный ток, А | от 10 до 3000 |
| Номинальный вторичный ток, А | 1 или 5 |
| Класс точности вторичных обмоток для измерений и учета | 0,2s; 0,2; 0,5s; 0,5; 1,0; 3,0 |
| Класс точности вторичных обмоток для защиты | 5P;10P |
| Номинальная вторичная нагрузка обмоток для измерений и учета, В-А | от 2,5 до 60 |
| Номинальная вторичная нагрузка обмоток для защиты, В-А | от 2,5 до 100 |
| Номинальный коэффициент безопасности приборов К Бном , вторичной обмоток для измерений, не более | 5 или 10 |
| Номинальная предельная кратность Кном вторичных обмоток для защиты, не менее | от 10 до 20 |
| Электрическая прочность изоляции трансформатора: - при приложении напряжения промышленной частоты, кВ - при приложении напряжения полного грозового импульса | 85,5 190 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значения |
| Габаритные размеры трансформатора, мм, не более | |
| для модификации EA 36 | |
| - высота | 360 |
| - ширина | 250 |
| - длина | 385 |
| для модификации EA 36-1 | |
| - высота | 360 |
| - ширина | 220 |
| - длина | 385 |
| для модификации EA 36-2 | |
| - высота | 360 |
| - ширина | 240 |
| - длина | 320 |
| Масса, кг, не более | |
| - для модификации EA 36 | 52 |
| - для модификации EA 36-1 | 42 |
| - для модификации EA 36-2 | 52 |
| Условия эксплуатации: »-» о/"ч - температура окружающей среды, С | от -45 до +40 |
| Средний срок службы, лет Средняя наработка на отказ, ч, не менее | 30 220000 |
наносится типографским способом на титульный лист паспорта.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор тока | EA 36 | 1 шт. |
| Паспорт | 1 шт. |
осуществляется по документу ГОСТ 8.217-2003 «Государственная система обеспечения единства измерений. Трансформаторы тока. Методика поверки».
Основные средства поверки:
Рабочий эталон 2-го разряда по ГОСТ Р 8.859-2013;
Прибор сравнения КНТ-05, регистрационный номер в Федеральном информационном фонде 37854-08;
Магазин нагрузок МР 3027, регистрационный номер в Федеральном информационном фонде 34915-07.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на крышку контактной коробки или на свидетельство о поверке.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к трансформаторам тока EA 36
ГОСТ 7746-2015 Трансформаторы тока. Общие технические условия ГОСТ Р 8.859-2013 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений коэффициента и угла масштабного преобразования синусоидального тока
