| Номер в госреестре | 67968-17 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | CR-3S-60T |
| Изготовитель | "Challenge industrial CO., LTD. (CIC)" |
| Год регистрации | 2017 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Трансформаторы тока CR-3S-60T предназначены для контроля и передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Принцип действия трансформаторов основан на использовании явления электромагнитной индукции.
Трансформаторы относятся к классу масштабных измерительных преобразователей электрических величин.
Конструктивно трансформаторы тока CR-3S-60T представляют собой устройства, выполненные в виде кольцевого магнитопровода с первичной и вторичной обмотками, заключенными в корпус с литой изоляцией. Трансформаторы тока имеют одну вторичную обмотку. По принципу конструкции является опорным трансформатором.
Трансформаторы тока CR-3S-60T размещаются в шкафу заземления нейтрали генератора.

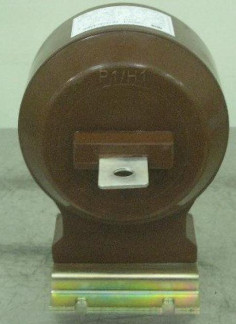

Внешний вид трансформаторов тока CR-3S-60T с указанием места пломбировки представлен на рисунке 1.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Наибольшее рабочее напряжение, кВ | 0,72 |
| Номинальное напряжение ином, кВ | 0,66 |
| Номинальная частота, Гц | 50 |
| Номинальный первичный ток /1ном , А | 250 |
| Номинальный вторичный ток /2ном , А | 1 |
| Класс точности вторичной обмотки | 1 |
| Номинальная вторичная нагрузка £2ном с коэффициентом мощности cos ф2 = 0,8, В-А | 5 |
| Номинальный коэффициент безопасности приборов ^Бном вторичной обмотки для измерений, не более | 22 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры, мм, не более: | |
| - высота | 201 |
| - ширина | 160 |
| - длина | 250 |
| Масса, кг, не более | 10 |
| Рабочие условия применения: | |
| - температура окружающего | от -40 до +65 |
| воздуха, °C | |
| - относительная влажность воздуха при 30 °С, % | от 30 до 80 |
| - атмосферное давление, кПа | от 84 до 106,7 |
| Средняя наработка на отказ, ч, не менее | 80 000 |
| Средний срок службы, лет, не менее | 30 |
наносят методом трафаретной печати на табличку технических данных трансформатора и типографским способом на титульный лист паспорта.
Таблица 3 - Комплектность
| Наименование | Количество |
| Трансформаторы тока CR-3S-60T (заводские номера.№ E419835, E419836, E419837) | 3 шт. |
| Паспорт | 3 шт. |
осуществляется по ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки». Основные средства поверки:
трансформатор тока измерительный лабораторный ТТИ-5000.5 (регистрационный № 27007-04);
прибор сравнения КНТ-05 (регистрационный №37854-08); магазин нагрузок МР 3027 (регистрационный №34915-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на паспорт или на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 7746-2015 Трансформаторы тока. Общие технические условия ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки Техническая документация компании-изготовителя
