| Номер в госреестре | 65231-16 |
| Наименование СИ | Счетчики газа объемные диафрагменные ВК-G4 ETe, ВК-G6 ETe с электронным индексом |
| Изготовитель | Общество с ограниченной ответственностью «РАСКО Газэлектроника» (ООО «РАСКО Газэлектроника»), г. Арзамас, Нижегородская область |
| Год регистрации | 2016 |
| Срок свидетельства | 16.09.2026 |
| МПИ (интервал между поверками) | 8 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Счетчики газа объемные диафрагменные ВК-О4 ETe, ВК-Об ETe с электронным индексом предназначены для измерений объема газа, приведенного к температуре + 20 °С.
Счетчики газа объемные диафрагменные ВК-О4 ETe, ВК-Об ETe с электронным индексом состоят из металлического корпуса, измерительного механизма диафрагменного типа и электронного индекса.
Принцип действия основан на преобразовании разности давлений газа на входе и выходе счетчика в поступательное движение мембран, образующих измерительные камеры. Поступательное движение мембран через редуктор преобразуется во вращательное движение, передаваемое с помощью муфты электронному индексу.
Электронный индекс оснащен термопреобразователем сопротивления, установленным в металлическом корпусе, точечным матричным дисплеем, электронным блоком коррекции, встроенным источником питания, OPRS модемом и оптическим интерфейсом. Электронный индекс осуществляет коррекцию объема газа, прошедшего через счетчик газа объемный диафрагменный ВК-О4 ETe, ВК-Об ETe с электронным индексом, по измеренному значению температуры с учетом условно-постоянных подстановочных значений давления и коэффициента сжимаемости.
Счетчики газа объемные диафрагменные ВК-О4 ETe, ВК-Об ETe с электронным индексом выпускается с левым и правым направлениями потока газа.
В зависимости от измеряемого объемного расхода газа счетчики газа объемные диафрагменные ВК-О4 ETe, ВК-Об ETe с электронным индексом имеют типоразмер ВК-О4 ETe и ВК-Об ETe.
Счетчики газа объемные диафрагменные ВК-О4 ETe, ВК-Об ETe с электронным индексом могут выпускаться в исполнении «Н» с повышенной точностью.
Счетчики газа объемные диафрагменные ВК-О4 ETe, ВК-Об ETe с электронным индексом выполняют функции:
- вычисления объема газа, приведенного к стандартным условиям по ГОСТ 2939-б3 на основании подстановочных значений давления и коэффициента сжимаемости;
- архивирования данных;
- передачи информации по GPRS модему и оптическому интерфейсу;
- защиты информации от несанкционированного доступа.

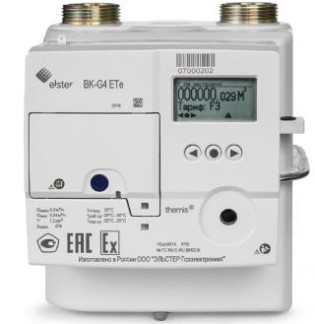

Фотография общего вида счетчиков газа объемных диафрагменных ВК-О4 ETe, ВК-Об ETe с электронным индексом представлена на рисунке 1. Схема пломбировки счетчиков газа объемных диафрагменных ВК-О4 ETe, ВК-Об ETe с электронным индексом представлена на рисунке 2. Пломбировку осуществляют с помощью пломб № 1 и № 2 с нанесением знака завода-изготовителя. После технического обслуживания осуществляют пломбирование пломбой № 3, вместо пломбы № 2.
является встроенным программным обеспечением электронного индекса. Программное обеспечение имеет программную и физическую защиту от непреднамеренных и преднамеренных изменений.
Идентификационные данные программного обеспечения счетчиков газа объемных диафрагменных ВК^4 ETe, ВК^6 ETe с электронным индексом приведены в таблице 1
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | Значение |
| Идентификационное наименование программного обеспечения | BK-G4 ETe 24599 | BK-G6 ETe 24599 |
| Номер версии (идентификационный номер) программного обеспечения | 2.7.2 | 2.7.2 |
| Цифровой идентификатор ПО | 0xA5CC | 0xA5CC |
| Алгоритм вычисления цифрового идентификатора программного обеспечения | CRC16 | CRC16 |
Команды и данные, введенные через интерфейс пользователя (клавиатура) и/или через интерфейс связи, не оказывают влияния на метрологически значимую часть программного обеспечения. Защита программного обеспечения осуществляется с помощью специальных средств защиты, разграничением уровней доступа, путем введения паролей, ведение архива событий. Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.
| Наименование характеристики | Значение | |
| типоразмер BK-G4 ETe | типоразмер BK-G6 ETe | |
| Измеряемая среда | газовая фаза сжиженных углеводородных газов, природный, осушенный нефтяной и другие сухие неагрессивные газы | |
| Объемный расход газа, м3/ч: - максимальный (0макс) - номинальный (0ном) - минимальный (0мин) | 6 4 0,04 | 10 6 0,06 |
| Порог чувствительности Qq, м3/ч | 0,008 | 0,008 |
| Пределы допускаемой относительной погрешности при измерении объема газа, приведенного к температуре 20 °С, %, не более: — при Qмин— Q < 0,1 ^ном - 0,1 ^ном— Q — Qмакс | ±3 (±2,2*) ±1,5 | |
| Пределы допускаемых изменений относительной погрешности, вызванные отклонением температуры измеряемой среды от границы диапазона от +15 °С до +25 °С на каждые 10 °С, %, не более | ±0,4 | |
| Максимальное рабочее давление измеряемой среды, кПа, не более | 10 | |
| Максимально допускаемое давление внутри корпуса, кПа, не более | 50 | |
| Потеря давления при расходе Q мин, Па, не более | 60 | |
| Потеря давления при расходе Q макс., Па, не более | 200 | |
| Циклический объем измерительных 3 камер V, дм | 1,2 | 2 |
| Цена деления младшего разряда электронного индекса, м3 | 0,001 | |
| Емкость электронного индекса, м3 | 999999,999 | |
| Температура измеряемой среды, °С | от -25 до +55 | |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от -25 до +55 до 95 при температуре 35 °С от 84,0 до 106,7 | |
| Присоединительная резьба, дюйм | 1 >/4 | |
| Габаритные размеры, мм, не более: - высота - ширина - длина | 215 195 175 | 255 340 185 |
| Расстояние между осями присоединительных штуцеров, мм | 110 | 200/250 |
| Масса, кг, не более | 2,6 | 3,8 |
| Наработка до отказа, ч | 40000 | |
| Средний срок службы, лет | 15 | |
| Маркировка взрывозащиты | 2ExicIIBT4 Х | |
| * Исполнение «Н» с повышенной точностью. | ||
наносится на корпус электронного индекса методом печати или гравировки и на титульный лист паспорта типографским способом.
Комплектность счетчиков газа объемных диафрагменных ВК-О4 ETe, ВК-Об ETe с электронным индексом приведена в таблице 3.
Таблица 3 - Комплектность
| Наименование | Количество | Примечание |
| Счетчик газа объемный диафрагменный ВК-О4 ETe, ВК-Об ETe с электронным индексом | 1 | - |
| Паспорт | 1 | - |
| Руководство по эксплуатации | 1 | По заказу |
| Методика периодической поверки. МП 0455-1 -201б | 1 | По заказу |
| Программа «Themis opto» | 1 | По заказу |
| Комплект монтажных частей | 1 | По заказу |
осуществляется по документу МП 0455-1-201б «Инструкция. Государственная система обеспечения единства измерений. Счетчики газа объемные диафрагменные ВК-О4 ETe, ВК-Об ETe с электронным индексом. Методика периодической поверки», утвержденному ФГУП «ВНИИР» 15 июля 201б г. или по документу МП 045б-1-201б «Инструкция. Государственная система обеспечения единства измерений. Счетчики газа объемные диафрагменные ВК-О4 ETe, ВК-Об ETe с электронным индексом. Методика первичной поверки», утвержденному ФГУП «ВНИИР» 15 июля 201б г.
Основное средство поверки:
- рабочий эталон объемного расхода газа 1-го разряда по ГОСТ Р 8.б18-2014 «Государственная система обеспечения единства измерений. Государственная поверочная схема для ср3 едств измерений объемного и массового расходов газа» в диапазоне значений от 0,04 до 10 м /ч с пределами допускаемой погрешности не более ±0,5 %.
Знак поверки наносится на паспорт и (или) свидетельство о поверке.
Методика (метод) измерений приведена в руководстве по эксплуатации
ГОСТ 2939-б3 Газы. Условия для определения объема
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические требования
Счетчики газа объемные диафрагменные ВК-О4 ЕТе, ВК-Об ЕТе с электронным индексом. Техническиеусловия. ЭРГП.4072б9.200ТУ
