| Номер в госреестре | 65191-16 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | CT-2FRO |
| Изготовитель | "Presco AG", Швейцария |
| Год регистрации | 2016 |
| Срок свидетельства | 16.09.2021 |
| МПИ (интервал между поверками) | 3 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока CT-2FRO предназначены для масштабного преобразования силы тока переменного напряжения промышленной частоты, в силу тока для проведения измерений с помощью мостов для измерения емкости и тангенса угла потерь TG-3MOD.
Принцип действия трансформаторов тока CT-2FRO (далее по тексту трансформаторы) основан на явлении взаимной индукции.

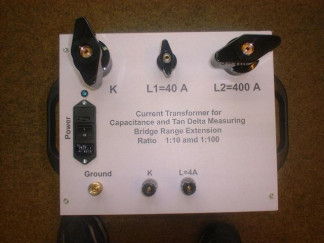

Трансформаторы состоят из металлического корпуса с ручками для переноски, на передней панели которого размещены входные и выходные токовые зажимы, разъем и включатель питания.
Вторичная измерительная обмотка Ns выдает вторичный ток, пропорциональный первичному, на нагрузку, создаваемую мостом для измерения емкости и тангенса угла потерь TG-3MOD. Эффект намагничивания вторичного тока вычитается из намагничивания первичного тока. Индикаторная обмотка Ni определяет напряжение пропорциональное разнице намагничивания и при помощи усилителя с высоким коэффициентом усиления A0 передает уравнительный ток на компенсирующую обмотку Nk. Контур регулирования служит для уменьшения намагничивания в сердечнике обмоток Nk и Ni.
Основная область применения диагностика изоляции высоковольтного оборудования в испытательных лабораториях электротехнического и энергетического профиля.
Для предотвращения несанкционированного доступа к внутренним частям трансформатора предусмотрена пломбировка одного из винтов корпуса.
отсутствует.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значения |
| Номинальные значения силы первичного тока 1нп, А - обмотка L1-K - обмотка L2-K | 40 400 |
| Номинальное значение силы вторичного тока 1НВ, А | 4 |
| Диапазон преобразований силы первичного тока в зависимости от номинальных значений силы первичного тока 1НП, % | от 10 до 120 |
| Номинальные значения коэффициентов масштабного преобразования - обмотка L1-K - обмотка L2-K | 10 100 |
| Номинальное значение мощности вторичных обмоток, В-А | 5 |
| Пределы допускаемой основной относительной погрешности коэффициента масштабного преобразования, % | ±0,1 |
| Пределы допускаемой основной абсолютной погрешности угла фазового сдвига между первичным и вторичным токами, мин | ±1,0 |
| Номинальное значение частоты переменного тока, Гц | 50 |
| Нормальные условия применения: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от +15 до +25 от 30 до 75 от 84 до 106 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значения |
| Параметры электрического питания: | |
| - напряжение переменного тока, В | 230±23 |
| - частота переменного тока, Гц | 50±0,5 |
| Потребляемая мощность, В А, не более | 50 |
| Габаритные размеры трансформатора, мм, не более | |
| - высота | 420 |
| - ширина | 340 |
| - длина | 240 |
| Масса, кг, не более | 15,5 |
| Условия эксплуатации: | |
| »-» о/"ч - температура окружающей среды, С | от +5 до +40 |
| - относительная влажность, % | 80 |
| -атмосферное давление, кПа | от 84 до 106,7 |
| Средний срок службы, лет | 8 |
| Средняя наработка на отказ не менее, ч, не менее | 7000 |
Таблица 4 - Комплектность
| Наименование | Количество |
| Трансформатор тока CT-2FRO | 1 шт. |
| Кабель питания | 1 шт. |
| Руководство по эксплуатации | 1 экз. |
| Методика поверки | 1 экз. |
осуществляется по документу МП 65191-16 «Трансформаторы тока CT-2FRO. Методика поверки», утвержденному ФГУП «ВНИИМС» в 27 июня 2016 г.
Основные средства поверки:
1 Трансформатор тока измерительный лабораторный ТТИ-5000.51 - эталон 1-го разряда (Госреестр № 55278-13).
2 Прибор сравнения КНТ-05 (Госреестр № 37854-08).
3 Магазин нагрузок МР 3027 (Госреестр № 34915-07).
Знак поверки наносится в виде наклейки со штрих-кодом на корпус устройства и на свидетельство о поверке в виде оттиска клейма поверителя.
приведены в эксплуатационном документе.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
ГОСТ Р 8.859-2013 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений коэффициента и угла масштабного преобразования синусоидального тока.
