Государственный реестр средств измерений

Преобразователи относительной влажности и температуры измерительные ПВТ100, исп. ПВТ100-Н4, ПВТ100-К1, ПВТ100-Н5, 64951-16

Преобразователи относительной влажности и температуры измерительные ПВТ100 (далее - преобразователи или приборы) предназначены для измерения и преобразования значений относительной влажности и температуры неагрессивных газовых сред в унифицированные аналоговые выходные сигналы постоянного тока (от 4 до 20 мА) или напряжения (от 0 до 10 В), или в цифровой сигнал протокола Modbus RTU для передачи по интерфейсу RS-485.
Карточка СИ
Номер в госреестре 64951-16
Наименование СИ Преобразователи относительной влажности и температуры измерительные
Обозначение типа СИ ПВТ100, исп. ПВТ100-Н4, ПВТ100-К1, ПВТ100-Н5
Изготовитель ООО "ПО "ОВЕН", г.Москва
Год регистрации 2016
Срок свидетельства 07.09.2021
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Преобразователи относительной влажности и температуры измерительные ПВТ100 (далее - преобразователи или приборы) предназначены для измерения и преобразования значений относительной влажности и температуры неагрессивных газовых сред в унифицированные аналоговые выходные сигналы постоянного тока (от 4 до 20 мА) или напряжения (от 0 до 10 В), или в цифровой сигнал протокола Modbus RTU для передачи по интерфейсу RS-485.

Описание

Принцип измерения относительной влажности преобразователей основан на зависимости диэлектрической проницаемости полярного полимерного сорбента, используемого в качестве влагочувствительного слоя, от количества сорбированной влаги.

Принцип измерения температуры преобразователей основан на зависимости сопротивления чувствительного элемента от измеренной температуры окружающей среды.

Преобразователи относительной влажности и температуры измерительные ПВТ100 имеют следующие исполнения: ПВТ100-Н4, ПВТ100-К1, ПВТ100-Н5. Приборы различаются диапазоном измерений температуры, типом выходного сигнала, а также по конструктивному исполнению.

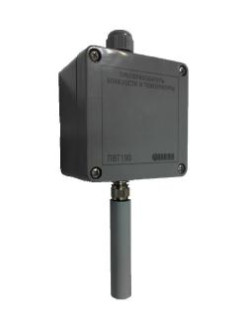

Конструктивно преобразователи выполнены в пластмассовом корпусе для настенного/потолочного крепления с первичным преобразователем. Внутри корпуса находится электронная плата с микропроцессорным микроконтроллером, а также клеммная колодка для подключения напряжения питания и аналоговых выходных сигналов. Внутри первичного преобразователя находится высокостабильный однокристальный сенсор относительной влажности (емкостного типа) и платиновый терморезистор. Питание преобразователей осуществляется от внешнего источника постоянного тока.

Программное обеспечение

Программное обеспечение (ПО) встроено в микроконтроллер средства измерений. Для функционирования преобразователей необходимо наличие ПО. Разделение ПО на метрологически значимую и незначимую части не реализовано. Все ПО является метрологически значимым.

Идентификационные данные программного обеспечения приведены в таблице 1: Таблица 1

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

pvt 2 03.hex

Номер версии (идентификационный номер) ПО

не ниже 2.03

Цифровой идентификатор программного обеспечения

-

Уровень защиты ПО от непреднамеренных и преднамеренных изменений -«высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014: программное обеспечение защищено от преднамеренных изменений с помощью специальных программных средств.

Технические характеристики

Диапазоны измерений, пределы допускаемых абсолютных погрешностей, а также диапазоны при измерении и преобразовании этих вменения выходных аналоговых сигналов приведены в таблице 2.

Таблица 2

Наименование характеристики

Значение

Диапазон измерений (показаний) относительной влажности, %

от 5 до 95 (от 0 до 100)

Пределы допускаемой абсолютной погрешности канала измерений относительной влажности, % в диапазоне свыше 20 до 80 % в диапазоне от 5 до 20 % и свыше 80 до 95 %

±2,5;

±3,5

Диапазон измерений температуры, °С:

для исполнений ПВТ100-Н4, ПВТ100-К1 для исполнения ПВТ100-Н5

от - 40 до + 80; от - 40 до + 80; от - 40 до + 120

Пределы допускаемой абсолютной погрешности канала измерений температуры, °С

в диапазоне свыше - 20 до + 80 оС, не более в диапазоне от - 40 до - 20 оС и свыше + 80 до + 120 оС, не более

±0,5;

±0,7

Диапазон выходных аналоговых электрических сигналов:

-    постоянного тока, мА:

-    напряжения, В:

от 4 до 20; от 0 до 10

Напряжение питания, В

от 11 до 30 (номинальное значение 24 В)

Масса, кг, не более

1,0

Габаритные размеры корпуса, мм: для исполнения ПВТ100-Н4 для исполнения ПВТ100-К1 для исполнения ПВТ100-Н5

82 х 80 х 55; 102 х 80 х 55; 102 х 80 х 55

Габаритные размеры первичного преобразователя, мм: для исполнения ПВТ100-Н4 для исполнения ПВТ100-К1 для исполнения ПВТ100-Н5

016 х 96; 016 х 201; 016 х 87; 016 х 75

Степень защиты корпуса по ГОСТ 14254-96

IP20

Средняя наработка на отказ, ч, не менее

50 000

Средний срок службы, лет

6

Рабочие условия эксплуатации:

-    температура окружающей среды, °С:

-    относительная влажность воздуха, %:

-    атмосферное давление, кПа

от - 40 до + 80 до 95 (без конденсации) от 84,0 до 106,7

Знак утверждения типа

наносится на корпус преобразователя при помощи наклейки или другим способом, не ухудшающим качества преобразователя, а также на титульный лист (в правом верхнем углу) паспорта и руководства по эксплуатации типографским способом.

Комплектность

В комплектность поставки преобразователя входят:

-    Преобразователь относительной влажности и температуры измерительный ПВТ100 1 шт.

-    Паспорт КУВФ.413631.100ПС 1 экз.

-    Руководство по эксплуатации КУВФ.413631.100РЭ 1 экз.

-    Г арантийный талон 1 экз.

-    Методика поверки КУВФ.413631.100МП 1 экз.

Поверка

осуществляется в соответствии с документом КУВФ.413631.100МП «Преобразователи относительной влажности и температуры измерительные ПВТ100. Методика поверки», утвержденным ФГУП «ВНИИМС» 15.12.2015 г.

Основные средства поверки:

-    термометр цифровой прецизионный DTI-1000 (номер в федеральном информационном фонде по обеспечению единства измерений: 15595-12);

-    измеритель комбинированный 2-го и 3-го разрядов Testo 645 с зондом 0636 9741 по ГОСТ 8.547-2009;

-    генератор влажного воздуха 1-го и 2-го разрядов HygroGen модификации HygroGen 2 по ГОСТ 8.547-2009;

-    генератор влажного газа эталонный 1-го и 2-го разрядов «Родник-4М» по ГОСТ 8.547-2009.

Знак поверки наносится на корпус преобразователя и (или) в паспорт и (или) на свидетельство о поверке.

Сведения о методах измерений

отсутствуют

Нормативные документы

Нормативные документы, устанавливающие требования к преобразователям относительной влажности и температуры измерительным ПВТ100

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

ГОСТ 26.011-80 Средства измерений и автоматизации. Сигналы тока и напряжения электрические непрерывные входные и выходные.

ГОСТ 8.547-2009 ГСИ. Государственная поверочная схема для средств измерений влажности газов.

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.

ТУ 4215-002-46526536-2015 Преобразователи относительной влажности и температуры измерительные ПВТ100. Технические условия.
