| Номер в госреестре | 63597-16 |
| Наименование СИ | Автоцистерны, автотопливозаправщики |
| Обозначение типа СИ | СЕСПЕЛЬ-АЦ, СЕСПЕЛЬ-АТЗ |
| Изготовитель | ЗАО "Чебоксарское предприятие "Сеспель", г.Чебоксары |
| Год регистрации | 2016 |
| Срок свидетельства | 30.03.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Автоцистерны СЕСПЕЛЬ-АЦ, автотопливозаправщики СЕСПЕЛЬ-АТЗ предназначены для измерений объема нефтепродуктов плотностью от 700 до 860 кг/м3.
Автоцистерны СЕСПЕЛЬ-АЦ, автотопливозаправщики СЕСПЕЛЬ-АТЗ являются транспортными мерами полной вместимости.

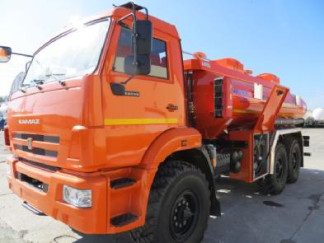

Автоцистерны СЕСПЕЛЬ-АЦ, автотопливозаправщики СЕСПЕЛЬ-АТЗ представляют собой технологическое оборудование, состоящее из цистерны, насосной установки, узла выдачи топлива (для автотопливозаправщиков СЕСПЕЛЬ АТЗ), противопожарного оборудования и средств для отвода статического электричества, смонтированное на автомобильном шасси.
Цистерна представляет собой сварную емкость эллиптического, чемоданообразного или круглого сечения, состоящую из обечайки и двух выпуклых днищ, ограничивающих ее с торцов, а также выпуклых перегородок, разделяющих емкость на изолированные отсеки. Для гашения гидравлических ударов во время движения, внутри отсеков цистерны установлены волнорезы.
К верхней части емкости, на каждом отсеке цистерны, приварены горловины прямоугольного сечения. Отверстия горловин закрыты крышками, которые крепятся с помощью шпилек и гаек. На крышке горловины имеется наливное отверстие, герметически закрываемое бигельной откидной крышкой. Кроме этого в верхней части цистерны смонтированы:
- дыхательный клапан;
- патрубок для отвода паров нефтепродуктов с огнепреградителем;
- датчик предельного уровня перелива.
На внутренней стороне стенки горловин установлены указатели уровня наполнения.
Насосная установка предназначена для выполнения рабочих операций по перекачке топлива, для дозированной выдачи топлива через счетчик жидкости. Она закреплена на специальном кронштейне к лонжерону рамы автомобиля.
В задней части цистерны по левому борту находится шкаф управления узла выдачи топлива (для автотопливозаправщиков СЕСПЕЛЬ АТЗ), где расположены запорная арматура, раздаточный рукав, счетчик жидкости СЖ-ППО (ОАО «Промприбор», г.Ливны, номер госрее-стра 59916-15) и фильтр.
Технологическое оборудование предназначено для выполнения следующих операций:
- наполнение цистерны верхним способом;
- опорожнение цистерны самотеком;
- опорожнение цистерны через насосную установку;
- наполнение цистерны нижним способом;
- перекачивание топлива через насосную установку минуя цистерну;
- заправка техники с одновременным измерением выданного объема топлива (для.
В зависимости от материала (сталь или алюминиевый сплав) автоцистерны СЕСПЕЛЬ-АЦ, автотопливозаправщики СЕСПЕЛЬ-АТЗ имеют варианты исполнения М1 (сталь) и М2 (алюминиевый сплав).
Таблица 1
| Цистерна | Номинальная вместимость, м3 (л) | Масса снаряженной цистерны М1/М2, кг, не более | Длина цистерны, мм, не более | Высота цистерны, мм, не более | Ширина цистерны, мм, не более |
| СЕСПЕЛЬ- АЦ/АТЗ-11 | 11(11000) | 2500/1200 | 5160 | 1233 | 2268 |
| 2550/1250 | 4396 | 1428 | 2305,5 | ||
| СЕСПЕЛЬ- АЦ/АТЗ-12 | 12 (12000) | 2760/1350 | 5600 | 1233 | 2268 |
| СЕСПЕЛЬ- АЦ/АТЗ-13 | 13 (13000) | 2800/1350 | 5196 | 1428 | 2305,5 |
| СЕСПЕЛЬ- АЦ/АТЗ-14 | 14 (14000) | 2900/1400 | 5590 | 1428 | 2305,5 |
| СЕСПЕЛЬ- АЦ/АТЗ-15 | 15 (15000) | 3050/1500 | 5100 | 1620 | 2370 |
| СЕСПЕЛЬ- АЦ/АТЗ-16 | 16 (16000) | 3200/1550 | 5440 | 1620 | 2370 |
| СЕСПЕЛЬ- АЦ/АТЗ-17 | 17 (17000) | 3300/1600 | 6698 | 1428 | 2305,5 |
| 3460/1620 | 5750 | 1620 | 2370 | ||
| 3400/1650 | 5140 | 1788 | 2438 | ||
| СЕСПЕЛЬ- АЦ/АТЗ-18 | 18 (18000) | 3500/1650 | 6100 | 1620 | 2370 |
| 3500/1650 | 5442 | 1788 | 2438 | ||
| СЕСПЕЛЬ- АЦ/АТЗ- 18,5 | 18,5 (18500) | 3550/1700 | 6312 | 1620 | 2370 |
| СЕСПЕЛЬ- АЦ/АТЗ-19 | 19 (19000) | 3550/1740 | 5670 | 1788 | 2438 |
| СЕСПЕЛЬ- АЦ/АТЗ-20 | 20 (20000) | 3600/1750 | 6006 | 1788 | 2438 |
| СЕСПЕЛЬ- АЦ/АТЗ-21 | 21(21000) | 3720/1800 | 6265 | 1788 | 2438 |
| СЕСПЕЛЬ- АЦ/АТЗ-22 | 22 (22000) | 3800/1850 | 6550 | 1788 | 2438 |
| СЕСПЕЛЬ- АЦ/АТЗ-23 | 23 (23000) | 3950/1900 | 6835 | 1788 | 2438 |
Пределы допускаемой относительной погрешности при измерении вместимости , %
±0,4
±0,5
73000
10
Пределы допускаемой относительной погрешности узла выдачи нефтепродукта, %
Средняя наработка на отказ, ч Средний срок службы, лет, не менее Условия эксплуатации:
о/~'
температура окружающего воздуха, С относительная влажность, %
наносится на фирменную табличку ударным способом, а также в центре титульных листов руководства по эксплуатации и формуляра типографским способом.
Комплект поставки указан в таблице 2
Таблица 2
| Наименование | Количество | |
| СЕСПЕЛЬ-АЦ | СЕСПЕЛЬ-АТЗ | |
| Автоцистерна или автотопливозаправщик | 1 шт. | 1 шт. |
| Рукав напорно-всасывающий Ду 80 с соединительной арматурой | 2 шт. | 2 шт. |
| Противооткатный упор | 2 шт. | 2 шт. |
| Огнетушитель | 2 шт. | 2 шт. |
| Насосная установка | 1 шт.* | 1 шт. |
| Счетчик жидкости | - | 1 шт. |
| Тестер оптической системы предотвращения перелива | 1 шт.* | 1 шт.* |
| Руководство по эксплуатации 4977.01.143-0000.01РЭ | 1 экз. | 1 экз. |
| Формуляр | 1 экз. | 1 экз. |
| Документация на комплектующие изделия | 1 комплект | 1 комплект |
| * - по заказу | ||
осуществляется в соответствии с документом ГОСТ 8.600-2011 «ГСИ. Автоцистерны для жидких нефтепродуктов. Методика поверки». Поверка счетчиков жидкости СЖ-ППО осуществляется в соответствии документом 802.00.00.00 МП «Счетчики жидкости СЖ. Методика поверки», утвержденным ГЦИ СИ ЗАО КИП «МЦЭ» 30.10.2014 г.
В перечень основного поверочного оборудования входят:
- весы по ГОСТ Р 53228-2008, Max 3000 кг, класс точности III;
- мерники эталонные 2 разряда, вместимостью 2, 5, 10, 20 дм по ГОСТ 8.400-2013;
- стеклянные меры вместимости (цилиндры) по ГОСТ 1770-74;
- термометр жидкостный стеклянный, (0-50) ° С, ц.д. 0,5 ° С;
- уклономер цифровой, длина 1200 мм.
Методика измерений в руководстве по эксплуатации 4977.01.143-0000.01РЭ.
Нормативные и технические документы, устанавливающие требования к автоцистернам СЕСПЕЛЬ-АЦ, автотопливозаправщикам СЕСПЕЛЬ-АТЗ
1 ГОСТ Р 50913-96. Автомобильные транспортные средства для транспортирования и заправки нефтепродуктов. Типы, параметры и общие технические требования.
2 ГОСТ 8.600-2011. ГСИ. Автоцистерны для жидких нефтепродуктов. Методика поверки
3 ТУ 4251-023-05444977-2015. Автоцистерны СЕСПЕЛЬ-АЦ, автотопливозаправщики СЕСПЕЛЬ-АТЗ. Технические условия.
