| Номер в госреестре | 61449-15 |
| Наименование СИ | Уровнемеры микроволновые контактные |
| Обозначение типа СИ | VEGAFLEX |
| Изготовитель | Общество с ограниченной ответственностью «ВЕГА ИНСТРУМЕНТС» (ООО «ВЕГА ИНСТРУМЕНТС»), г. Москва |
| Год регистрации | 2015 |
| Срок свидетельства | 28.07.2030 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Уровнемеры микроволновые контактные VEGAFLEX (далее - уровнемеры) предназначены для непрерывного измерения уровня жидкостей и сыпучих материалов, а также уровня раздела фаз жидкостей.
Принцип работы уровнемеров основан на измерении времени распространения электромагнитного импульса по зонду между излучением и приемом обратного импульса, отраженного от поверхности измеряемой среды или раздела фаз измеряемых сред. Исходя из времени распространения электромагнитного импульса, уровнемер рассчитывает расстояние до измеряемого уровня.
Уровнемеры состоят из электронного блока и погруженного в измеряемую среду зонда в виде троса, одинарного стержня или стержня внутри коаксиальной трубки, вдоль которого распространяются излучаемые и принимаемые уровнемером маломощные электромагнитные импульсы.
Уровнемеры обеспечивают отображение измеренных значений уровня и передачу измерительной информации в аналоговый и/или цифровой (HART, Modbus, Profibus PA, Foundation Fieldbus) выходной сигнал для индикации и передачи измерительной информации.
В зависимости от основного назначения и соответствующего конструктивного исполнения, уровнемеры имеют следующие модификации: VEGAFLEX 81 (для жидкостей), VEGAFLEX 82 (для сыпучих материалов), VEGAFLEX 83 (для агрессивных жидкостей или жидкостей в емкостях со специальными требованиями к очистке), VEGAFLEX 86 (для жидкостей при высоких температурах и высоком давлении процесса).
В зависимости от назначения, уровнемеры могут иметь общепромышленное либо взрывонепроницаемое (Ex d) и/или искробезопасное (Ex ia) исполнение.
а

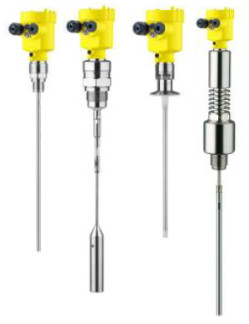

VEGAFLEX 81 VEGAFLEX 82 VEGAFLEX 83 VEGAFLEX 86
Рисунок 1 - Фотографии общего вида модификаций уровнемеров.
Место нанесения пломбировочной
Встроенное программное обеспечение уровнемеров используется для установки рабочего диапазона измерения, передачи записи данных измерения, самодиагностики. Для защиты от несанкционированного доступа к настройкам уровнемера предусмотрена защита паролем. Идентификационные данные ПО приведены в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значение | |
| 4-20 мА/HART | Profibus PA или Foundation Fieldbus | |
| Идентификационное наименование ПО | VEGAFLEX 80 HART | VEGAFLEX 80 PAFF |
| Номер версии (идентификационный номер) ПО | не ниже 1.1.х | не ниже 1.0.х |
| Цифровой идентификатор ПО | 32EF AA40 | 1900 8А40 |
| Другие идентификационные данные, если имеются | нет | |
Уровень защиты от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Таблица 2
| Характеристики | Модификации | ||
| VEGAFLEX 81 | |||
| Тип зонда | трос | стержень | коаксиал |
| Диапазон измерения уровня, м | от 0,08 до 75 | от 0,08 до 6 | от 0,03 до 6 |
| Пределы основной абсолютной погрешности измерения уровня, мм | ± 5 (коаксиал) и до плюс 15 (трос/стержень) при < 0,3 м ± 2 (± 5 для раздела фаз) при > 0,3 м | ||
| Пределы допускаемой дополнительной абсолютной погрешности при измерении уровня на каждые 10 °С, мм | ± 3 | ± 3 | ± 3 |
| Пределы допускаемой приведенной погрешности при преобразовании уровня среды в стандартный токовый выходной сигнал, % | ± 0,03 | ± 0,03 | ± 0,03 |
| Давление измеряемой среды, МПа | от минус 0,1 до 4 (с боросиликатным уплотнением: от минус 0,1 до 10) | ||
| Температура измеряемой среды, °С | от минус 40 до плюс 200 (с боросиликатным уплотнением: от минус 60 до плюс 150) | ||
| Температура окружающей среды, °С | от минус 40 до плюс 80 от минус 60 до плюс 80 по индивидуальному заказу | ||
| Степень защиты | IP66/67; IP66/68 |
| Г абаритные размеры (без длины зонда), не более, мм | 130х116х260 |
| Масса, не более, кг | 26,6 |
| Напряжение питания постоянного тока, В | от 9,6.30 до 15.35 (в зависимости от исполнения электроники и маркировки взрывозащиты) |
Таблица 3
| Характеристики | Модификации | |||
| VEGAFLEX 82 | VEGAFLEX 83 | |||
| Тип зонда | трос | стержень | трос | стержень |
| Диапазон измерения уровня, м | от 0,08 до 75 | от 0,08 до 6 | от 0,1 до 32 | от 0,08 до 4 |
| Пределы основной абсолютной погрешности измерения уровня, мм | до плюс 15 при < 0,3 м ± 2 (± 5 для раздела фаз) при > 0,3 м | |||
| Пределы допускаемой дополнительной абсолютной погрешности при измерении уровня на каждые 10 °С, мм | ± 3 | ± 3 | ||
| Пределы допускаемой приведенной погрешности при преобразовании уровня среды в стандартный токовый выходной сигнал, % | ± 0,03 | ± 0,03 | ||
| Давление измеряемой среды, МПа | от минус 0,1 до 4 | от минус 0,1 до 1,6 (с полированным стержнем: от минус 0,1 до 4) | ||
| Температура измеряемой среды, °С | от минус 40 до плюс 200 | от минус 40 до плюс 150 | ||
| Температура окружающей среды, °С | от минус 40 до плюс 80 от минус 60 до плюс 80 по индивидуальному заказу | |||
| Степень защиты | IP66/67; IP66/68 | |||
| Г абаритные размеры (без длины зонда), не более, мм | 130х116х320 | 130х116х201 | ||
| Масса, не более, кг | 29,6 | 9,64 | ||
| Напряжение питания постоянного тока, В | от 9,6.30 до 15.35 (в зависимости от исполнения электроники и маркировки взрывозащиты) | |||
Таблица 4
| Характеристики | Модификации | ||
| VEGAFLEX 86 | |||
| Тип зонда | трос | стержень | коаксиал |
| Диапазон измерения уровня, м | от 0,08 до 75 | от 0,08 до 6 | от 0,03 до 6 |
| Пределы основной абсолютной погрешности измерения уровня, мм | до плюс 15 при < 0,3 м ± 2 (± 5 для раздела фаз) при > 0,3 м | ± 10 при < 0,3 м ± 2 (± 5 для раздела фаз) при от 0,3 до 1,5м ± 6 при > 1,5 м | |
| Пределы допускаемой дополнительной абсолютной погрешности при измерении уровня на каждые 10 °С, мм | ± 3 |
| Пределы допускаемой приведенной погрешности при преобразовании уровня среды в стандартный токовый выходной сигнал, % | ± 0,03 |
| Давление измеряемой среды, МПа | от минус 0,1 до 40 |
| Температура измеряемой среды, °С | от минус 196 до плюс 450 |
| Температура окружающей среды, °С | от минус 40 до плюс 80 от минус 60 до плюс 80 по индивидуальному заказу |
| Степень защиты | IP66/67; IP66/68 |
| Г абаритные размеры (без зонда), не более, мм | 130х116х476 |
| Масса, не более, кг | 30,6 |
| Напряжение питания постоянного тока, В | от 9,6.. .30 до 15.. .35 (в зависимости от исполнения электроники и маркировки взрывозащиты) |
наносится на титульный лист руководства по эксплуатации типографским способом.
Таблица 5
| Наименование | Кол-во | Примечание |
| Уровнемер микроволновый контактный VEGAFLEX | 1 | В соответствии с заказом |
| Комплект запасных частей | В соответствии с заказом | |
| Вспомогательные принадлежности | В соответствии с заказом | |
| Паспорт | 1 | |
| Руководство по эксплуатации | 1 | |
| Методика поверки | 1 |
осуществляется по документу МП 61449-15 «ГСИ. Уровнемеры микроволновые контактные VEGAFLEX. Методика поверки», утвержденному ФГУП «ВНИИМС» 05.02.2015 г.
Основное поверочное оборудование:
- рулетка измерительная металлическая по ГОСТ 7502-98 2-го класса,
- термометр с ценой деления 0,1 °С.
изложены в документе «Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к уровнемерам микроволновым контактным VEGAFLEX
ТУ 17031-15-2014 Уровнемеры микроволновые контактные VEGAFLEX. Технические условия, выпускаемые по лицензии «VEGA Grieshaber KG», Г ермания.
