Назначение
Измерители трехфазные СА540 (далее - измерители) предназначены для измерения напряжения, силы и частоты переменного тока, разности фаз между напряжениями и между током и напряжением, полного электрического сопротивления переменному току и его составляющих, полной мощности и ее составляющих, коэффициента мощности, а также отношения напряжений (коэффициента трансформации силовых и измерительных трансформаторов) в однофазных и трехфазных цепях переменного тока при равномерной и неравномерной нагрузке фаз.
Описание
Принцип действия измерителя основан на измерении входными каналами силы и напряжения переменного тока с последующей обработкой измеренных данных для вычисления разности фаз между напряжениями и между током и напряжением, полного электрического сопротивления переменному току и его составляющих, полной мощности и ее составляющих, коэффициента мощности, а также отношения напряжений (коэффициента трансформации силовых и измерительных трансформаторов) в однофазных и трехфазных цепях переменного тока при равномерной и неравномерной нагрузке фаз.
Измеритель представляет собой комплект технических средств, в состав которого входят измерительный блок, блок управления, блок сопряжения универсальный и измерительные кабели.
Измерительный блок конструктивно выполнен в прямоугольном металлическом корпусе. На передней панели корпуса расположены разъемы для подключения измерительных кабелей, тумблер "СЕТЬ" и разъем для подключения волоконнооптического кабеля. На верхней панели измерительного блока находятся разъемы для подключения измерительных кабелей и автоматические выключатели внешнего и встроенного источников питания.
Блок управления конструктивно выполнен в прямоугольном металлическом корпусе. На передней панели блока установлен графический сенсорный индикатор. На правой боковой панели расположен разъем для подключения интерфейсного кабеля и разъем для подключения кабеля для связи с персональным компьютером.
Блок сопряжения универсальный конструктивно выполнен в прямоугольном металлическом корпусе. На боковых панелях блока расположен разъем для подключения волоконнооптического кабеля, разъем для подключения к сети питания, разъем для подключения интерфейсного кабеля, разъем “USB-mini” для подключения к персональному компьютеру и тумблер “СЕТЬ”.
С помощью блока сопряжения универсального к блоку измерительному может быть подключен персональный компьютер, который может выполнять функции управления измерителем.

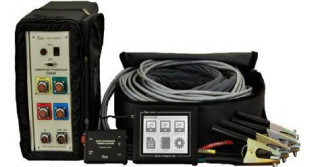

Внешний вид измерителя СА540 с кабелем измерительным и блоком управления представлен на рисунке 1.
Программное обеспечение
Измерители имеют встроенное и внешнее программное обеспечение.
Встроенное программное обеспечение является метрологически значимым. Метрологические характеристики нормированы с учетом влияния встроенного программного обеспечения. Встроенное программное обеспечение может быть установлено или переустановлено только на предприятии-изготовителе с использованием специальных программно-технических средств.
Внешнее программное обеспечение, устанавливаемое на персональный компьютер, позволяет сконфигурировать прибор, регистрировать и сохранять результаты измерений и является метрологически не значимым.
Идентификационные данные программного обеспечения измерителя приведены в таблице 1. Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий».
Таблица 1 - Идентификационные данные программного обеспечения
|
Наименование программного обеспечения
|
Идентификационное
наименованиепрограммного
обеспечения
|
Номер версии (идентификационный номер)
|
|
Встроенное
|
CA540.hex
|
v3.21 и выше
|
|
Встроенное
|
CA540 Source.hex
|
v2.30 и выше
|
|
Встроенное
|
BU.hex
|
v1.04 и выше
|
|
Внешнее
|
setup_CA540_ETL_v1.20.exe
|
v1.20 и выше
|
|
Внешнее
|
setup_CA540_ARCH_v1.01.exe
|
v1.01 и выше
|
|
Внешнее
|
setup_CA540_Zavod_v1.20.exe
|
v1.20 и выше
|
Основные метрологические и технические характеристики приведены в таблицах 2 -3.
Таблица 2 - Основные метрологические характеристики
|
Измеряемая
величина
|
Источник
питания
|
Диапазон измерения
|
Режимы измерения по току и напряжению
|
Пределы допускаемой основной погрешности (5 - относительной,
А - абсолютной)
|
|
Напряжение переменного тока
|
Встр.
|
от 30 до 420 В
|
-
|
5 = ± 0,2 %
|
|
Внешн.
|
-
|
|
Сила переменного тока
|
Встр.
|
от 0,01 до 3 А
|
-
|
5 = ± 0,3 %
|
|
Внешн.
|
от 0,2 до 50 А
|
-
|
5 = ± 0,4 %
|
|
Частота
напряжения и тока
|
Встр.
|
от 49 до 51 Гц
|
-
|
5 = ± 0,03 %
|
|
Внешн.
|
|
Полное
сопротивление
|
Встр.
|
-
|
-
|
-
|
|
Внешн.
|
от 0,6 до 1200 Ом
|
от 0,2 до 50 А
|
Az = ± (0,004-Z+0,003) Ом
|
|
Активная
составляющая
полного
сопротивления
|
Встр.
|
-
|
-
|
-
|
|
Внешн.
|
от 0,6 до 1200 Ом
|
от 0,2 до 50 А
|
Ar = ± (0,004-Z+0,003) Ом
|
|
Реактивная
составляющая
полного
сопротивления
|
Встр.
|
-
|
-
|
-
|
|
Внешн.
|
от 0,6 до 1200 Ом
|
от 0,2 до 50 А
|
Ax = ± (0,004-Z+0,003) Ом
|
|
Активная составляющая полной мощности
|
Встр.
|
от 1 до 1200 Вт
|
от 0,01 до 3 А
|
Ар = ± 0,004 UI Вт
|
|
Внешн.
|
от 6 до 20000 Вт
|
от 0,2 до 50 А
|
|
Коэффициент
мощности
|
Встр.
|
от минус 1 до 1
|
от 0,01 до 3 А
|
AcoSj = ± 0,002
|
|
Внешн.
|
от 0,2 до 50 А
|
Acosj = ± (0,003-I/U+0,001)
|
|
Отношение
напряжений
(коэффициент
трансформации)
|
Встр.
|
от 0,8 до 1000
|
Междуфазное напряжение на обмотке НН -от 0,2 до 530 В
|
5k = ± 0,3 %
|
|
Внешн.
|
|
Разность фаз между током и напряжением
|
Встр.
|
от минус 180° до 180°
|
от 0,01 до 3 А, от 30 до 420 В
|
Аф= ± 0,1°
|
|
Внешн.
|
от 0,2 до 50 А от 30 до 420 В
|
Аф= ± (0,2-I/U+0,06)°
|
|
Угол сдвига фаз между
напряжениями
|
Внешн.
|
от минус 180° до 180°
|
Междуфазное напряжение на обмотке НН -от 0,2 до 530 В
|
А
-е
II
°
|
|
Примечания:
1. Z - измеренное значение полного сопротивления, Ом; I - измеренное значение силы тока, А; U - измеренное значение напряжения, В;
2. Пределы допускаемых дополнительных погрешностей измерителя, вызванных изменением температуры окружающего воздуха от границ нормального диапазона температур от 15 до 25 °С на каждые 10 °С до границ рабочего диапазона температур от минус 10 до плюс 40 °С, равны половине пределов основных погрешностей соответственно.
|
|
Наименование характеристики
|
Значение
|
|
Напряжение питания
|
от 198 В до 242 В переменного тока, частотой от 49 Гц до 51 Гц
|
|
Полная потребляемая мощность при питании от сети питания переменного тока с напряжением (220 ± 22) В, частотой (50 ± 1) Гц, В А, не более
|
1500
|
|
Нормальные условия применения:
- температура окружающего воздуха, °С
- относительная влажность воздуха при температуре 25 °С, %
|
от 15 до 25 до 80
|
|
Рабочие условия применения:
- температура окружающего воздуха, °С
- относительная влажность воздуха при температуре 25 °С, %
|
от минус 10 до плюс 45 до 80
|
|
Габаритные размеры, мм, не более:
- блок измерительный
- блок управления
- блок сопряжения универсальный
|
420x330x130
170x141x32
120x85x35
|
|
Масса, кг, не более:
- блок измерительный
- блок управления
- блок сопряжения универсальный
|
16,5
1
0,4
|
|
Средняя наработка на отказ, ч, не менее
|
8000
|
|
Средний срок службы, лет, не менее
|
8
|
Знак утверждения типа
Знак утверждения типа наносится на переднюю панель измерителя фотохимическим методом и типографским способом на титульные листы эксплуатационной документации.
Комплектность
Комплект поставки представлен в таблице 4.
Таблица 4
|
Наименование и условное обозначение
|
Количество
|
|
Блок измерительный
|
1 шт.
|
|
Блок управления
|
1 шт.
|
|
Блок сопряжения универсальный
|
1 шт.
|
|
Персональный компьютер
|
1 шт*.
|
|
Блок подключения
|
1 шт*.
|
|
Кабель волоконно-оптический ВОК2
|
1 шт.
|
|
Кабель измерительный КИ
|
1 шт.
|
|
Кабель измерительный КИ (KT)
|
1 шт.
|
|
Кабель mini-USB
|
1 шт.
|
|
Кабель интерфейсный
|
1 шт.
|
|
Кабель поверочный КИП 1
|
1 шт.
|
|
Кабель поверочный КИП2
|
1 шт.
|
|
Кабель-удлинитель КУ
|
1 шт.
|
|
Кабель питания КП (БИ)
|
1 шт.
|
|
Наименование и условное обозначение
|
Количество
|
|
Кабель силовой КС (ВИ)
|
1 шт.
|
|
Кабель силовой для закорачивания обмоток КСЗ
|
2 шт.
|
|
Кабель питания 220 В 50 Гц
|
1 шт.
|
|
Программное обеспечение Измерителя (диск инсталляционный)
|
1 шт.
|
|
Руководство по эксплуатации. Часть 1. Техническая эксплуатация
|
1 экз.
|
|
Руководство по эксплуатации. Часть 2. Методика поверки
|
1 экз.
|
|
Руководство по эксплуатации. Часть 3. Работа Измерителя трехфазного СА540 под управлением программы "СА540 Завод"
|
1 экз.
|
|
Паспорт
|
1 экз.
|
|
Сумка 540
|
1 шт.
|
|
Сумка кабельная
|
1 шт.
|
|
Сумка укладочная для персонального компьютера
|
1 шт.
|
|
* - Наличие определяется при заказе
|
Поверка
Поверка осуществляется в соответствии с документом ПДРМ.411182.001 РЭ2 «Измерители трехфазные СА540. Руководство по эксплуатации. Часть 2. Методика поверки», утвержденным ФГУП «ВНИИМС» в сентябре 2014 г.
Основные средства поверки:
Калибратор напряжения и тока эталонный многофункциональный «ПАРМА rc8.03»S (Госреестр № 46614-11):
Диапазоны установки и измерения:
- действующего значения напряжения - от 10 до 308 В;
- действующего значения силы тока - от 0,05 до 7 А;
- разности фаз между током и напряжением - от 0 до 360°;
- номинальная частота - 50 Гц.
Пределы допускаемых погрешностей:
- напряжения: 5 = ±(0,05+0,01^(Ur/U-1));
- силы тока: 5 = ±(0,05+0,01 •(1к/1 -1));
- разности фаз: А = ± 0,03°.
Вольтметр переменного тока В3-60 (Госреестр № 9671-84), диапазон измерения напряжения переменного тока от 10 мкВ до 1000 В, погрешность измерения 0,2 %.
Магазин сопротивлений Р4830/1 (Госреестр № 4614-74). Диапазон значений от 0,01 до 10000 Ом, класс точности 0,05.
Магазин сопротивлений Р4830/2 (Госреестр № 4614-74). Диапазон значений от 0,1 до 100000 Ом, класс точности 0,05.
Частотомер электронно-счетный Ч3-32 (Госреестр № 2507-69). Напряжение - от 0,1 до 100 В, частота - от 10 Гц до 3,5 МГц. Погрешность измерения частоты - ± 5 • 10-6.
Сведения о методах измерений
Сведения приведены в руководстве по эксплуатации ПДРМ.411182.001 РЭ «Измерители трехфазные СА540. Руководство по эксплуатации. Часть 1. Техническая эксплуатация».
Нормативные документы, устанавливающие требования к измерителям трехфазным СА540
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
Лист № 6 Всего лисов 6
ТУ 522260-007-29304028-2014 «Измерители трехфазные СА540. Технические условия».
Рекомендации к применению
Выполнение работ по оценке соответствия продукции и иных объектов обязательным требованиям в соответствии с законодательством Российской Федерации о техническом регулировании.
