| Номер в госреестре | 58686-14 |
| Наименование СИ | Амперметры и вольтметры аналоговые |
| Обозначение типа СИ | EQ |
| Изготовитель | "Weigel Messgerate GmbH", Германия |
| Год регистрации | 2014 |
| Срок свидетельства | 07.10.2019 |
| МПИ (интервал между поверками) | 2 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Амперметры и вольтметры аналоговые EQ (далее - амперметры и вольтметры) предназначены для измерения силы и напряжения переменного тока в однофазных электрических цепях.
Приборы относятся к аналоговым показывающим электроизмерительным приборам непосредственного или трансформаторного включения.
Амперметры и вольтметры являются приборами электромагнитной системы, в которой измерительным механизмом является катушка с подвижным сердечником из ферромагнитного материала. Принцип действия основан на взаимодействии магнитного поля измеряемого тока, проходящего через неподвижную катушку. Измеренные показания соответствуют действующему значению тока или напряжения.
Приборы имеют отсчётное устройство в виде неравномерной квадрантной шкалы с нулевой отметкой на краю диапазона и стрелочного указателя (движение стрелки по ходу часов с углом отклонения 90°). Корректор нуля - механический.
Амперметры могут включаться в цепь непосредственно (ток до 5 А) и через трансформаторы тока с вторичными токами 1 А и 5 А. Вольтметры могут включаться в цепь непосредственно (напряжение до 150 В) и через трансформаторы напряжения с вторичными напряжениями 100 В и 110 В.
Конструктивно приборы выполнены в диэлектрических пластиковых корпусах, что обозначено в модификациях буквой «К». Шкалы приборов являются сменными и имеют различный диапазон измерений. Приборы щитового крепления.

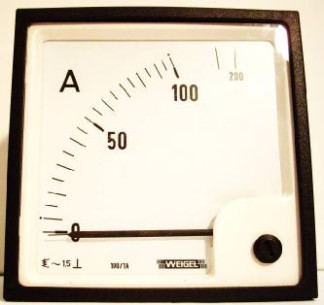

Фотографии амперметров и вольтметров представлены на рисунках 1 и 2, на рисунке 3 -место пломбировки наклейкой.
Вольтметр аналоговый EQ Рис. 2
Место наклейки Рис.3
Таблица 1
| Наименование параметра | Нормируемое значение |
| Класс точности | 1,5 |
| Номинальный диапазон частот, Гц | от 45 до 65 |
| Диапазоны измерений силы переменного тока амперметров, А | 0-1; 0-1,5; 0-2,5; 0-4; 0-5; 0-6; 0-10; 0-15; 0-25; 0-40; 0-60; 0-100 (кроме EQ48K) |
| Номинальное рабочее напряжение при измерении переменного тока, В: - для EQ48K, EQ72K, EQ96K; - для EQ144K | 300 600 |
| Диапазоны измерений напряжения переменного тока вольтметров, В | 0-60; 0-100; 0-150; 0-250; 0-400; 0-500; 0-600 (кроме EQ48K) |
| Номинальное рабочее напряжение при измерении переменного напряжения, В: - для EQ48K; - для EQ72K, EQ96K, EQ144K. | 150 и 300 150 и 600 |
| Пределы допускаемой дополнительной приведенной погрешности, вызванной изменением положения прибора от нормального положения в любом направлении на ±5°, % | ± 0,75 |
| Остаточное отклонение указателя приборов от нулевой отметки шкалы, не более, мм | 1,5 |
| Время успокоения, не более, с | 6 |
| Потребляемая мощность, В А: - вольтметры; - амперметры с диапазоном до 15 А включительно; - амперметры с диапазоном более 15 А | 4,5 0,8 0,5 |
| Допустимая длительная перегрузка (не более 2 ч) | 120% от конечного значения диапазона измерений |
| Сопротивление изоляции, не менее, МОм | 40 |
| Группа механического исполнения по ГОСТ 22261-94 | 5 |
| Средняя наработка на отказ, ч | 65 000 |
| Средний срок службы не менее, лет | 20 |
Таблица 2
| Модификации | EQ48K | EQ72K | EQ96K | EQ144K |
| Длина шкалы, мм | 41 | 61 | 97 | 146 |
| Габаритные размеры, мм | 48x48x53 | 72x72x53 | 96x96x53 | 144x144x53 |
| Масса, кг | 0,1 | 0,15 | 0,20 | 0,25 |
Пределы допускаемой дополнительной приведенной погрешности, вызванной изменением
температуры окружающего воздуха на каждые 10 °С в пределах рабочих условий, %.......±0,75
Температура окружающего воздуха при нормальных условиях применения, °С..................23±2
Диапазон рабочих температур, °С...............................................................от минус 10 до плюс 55
Диапазон температур транспортирования и хранения, °С.................от минус 25 до плюс 65
до 75
Относительная влажность воздуха, % Степень защиты по ГОСТ 14254-96:
IP50, IP52 или IP 54 ....IP20.
- для корпуса
- для клемм...
Знак утверждения типа наносится на корпус (шильдик) амперметра или вольтметра и титульный лист инструкции по эксплуатации.
В комплект поставки входят:
- амперметр или вольтметр аналоговый EQ,
- инструкция по эксплуатации,
- упаковочная коробка.
осуществляется по ГОСТ 8.497-83 «ГСИ. Амперметры, вольтметры, ваттметры, варметры. Методика поверки».
Основное оборудование, необходимое для поверки:
- вольтметр амплитудный постоянного и переменного тока «ВА-3.1» (Госреестр 48113-11), диапазон измерения переменного напряжения 0 - 840 В, основная относительная погрешность измерения ± [0,02 + 0,01(Цвп/и - 1)] %;
- вольтамперфазометр «ВАФ-А» (Госреестр 39937-08), диапазон измерения переменного тока 0 - 10 А, основная относительная погрешность измерения ± [1+0,1(!к Ли -1)]%;
- шунт измерительный стационарный 75ШСМ (Госреестр 40474-09), класс точности 0,5, диапазон измерений 75 - 7500 А.
Сведения отсутствуют
Нормативные и технические документы, устанавливающие требования к амперметрам и вольтметрам аналоговым EQ
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
ГОСТ 30012.1-2002 «Приборы аналоговые показывающие электроизмерительные прямого действия и вспомогательные части к ним. Часть 1. Определения и основные требования, общие для всех частей»;
ГОСТ 8711-93 «Приборы аналоговые показывающие электроизмерительные прямого действия и вспомогательные части к ним. Часть 2. Особые требования к амперметрам и вольтметрам»; Документация фирмы-изготовителя.
- для применения вне сферы государственного регулирования обеспечения единства измерений.
| Зарегистрировано поверок | 1543 |
| Поверителей | 47 |
