| Номер в госреестре | 57858-14 |
| Наименование СИ | Твердомеры универсальные |
| Обозначение типа СИ | NOVOTEST Т |
| Изготовитель | ООО НТЦ "Промтехнологии", Украина, г.Новомосковск |
| Год регистрации | 2014 |
| Срок свидетельства | 22.07.2019 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Твердомеры универсальные NOVOTEST Т (далее - твердомеры) предназначены для измерений твердости металлов и сплавов по шкалам Роквелла, Бринелля, Виккерса, а также вычисления предела прочности материалов на растяжение.
Принцип действия твердомеров основан на измерении упругих свойств материалов. Сигнал от измерительного преобразователя отображается на жидкокристаллическом индикаторе и подается на микропроцессор с интегральным аналого-цифровым преобразователем.
Принцип измерения упругих свойств материалов (твердости) с динамическим измерительным преобразователем заключается в определении отношения скорости удара к скорости отскока магнитного бойка (индентора) от контролируемого изделия, которое коррелирует с его упругими свойствами (твердостью).
Принцип измерения упругих свойств материалов (твердости) ультразвуковым измерительным преобразователем заключается в относительном измерении частоты ультразвукового резонатора имеющего встроенный стальной стержень с алмазной пирамидой Виккерса на конце. Изменение частоты автогенератора при внедрении пирамидки в изделие под действием фиксированной нагрузки коррелирует с упругими свойствами (твердостью) данного изделия.
Твердомеры состоят из блока обработки информации и преобразователей.
Питание осуществляется от двух аккумуляторных батарей или элементов питания, устанавливаемых в расположенный в нижней части блока обработки информации батарейный отсек.
Измерение твердости изделий выполняется с помощью динамического преобразователя Д1 и ультразвукового преобразователя У1.

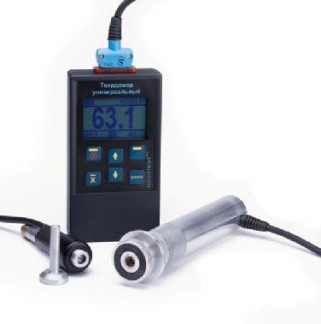

Внешний вид блока обработки информации и преобразователей представлен на рисунке
1.
Таблица 1
| Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Другие идентификационные данные | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| 2014.4r | 56^315B | - | CRC32 |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню
«С» по МИ 3286-2010.
При нормировании метрологических характеристик было учтено влияние программного обеспечения.
1. Диапазоны измерений твердости по шкалам:
Роквелла, HR£ от 20 до70;
Бринелля, HB от 90 до 450;
Виккерса, HV от 240 до 940.
2. Диапазон показаний предела прочности на растяжение, МПа от 370 до 1500.
| 3. Пределы допускаемой абсолютной погрешности измерений твердости: | |
| для динамического преобразователя Д1 по шкалам: | |
| Роквелла, HRС | ± 2; |
| Бринелля: | |
| - в диапазоне от 90 до 150 HB, HB | ± 10; |
| - в диапазоне свыше 150 до 450 HB, HB | ± 15; |
| Виккерса: | |
| - в диапазоне от 240 до 500 HV, HV | ± 15; |
| - в диапазоне свыше 500 до 940 HV, HV | ± 20. |
| для ультразвукового преобразователя У1 по шкалам: | |
| Роквелла, HRС | ± 2; |
| Бринелля, HB | ± 10; |
| Виккерса, HV | ± 15; |
| 4. Масса, кг, не более: | |
| - блока обработки информации | 0,35; |
| - преобразователя Д1 | 0,13; |
| - преобразователя У1 | 0,35. |
| 5. Габаритные размеры, не более: | |
| - блока обработки информации, мм, не более | 160х85х40; |
| - преобразователя Д1 | 25х150; |
| - преобразователя У1 | 40х150. |
| 6. Средний срок службы, лет | 10. |
| 7. Потребляемый ток, мА, не более | 200,0. |
| 8. Средняя наработка на отказ, ч, не менее | 6000. |
9. Условия эксплуатации:
- диапазон температуры окружающего воздуха и измеряемого изделия, °С от -10 до +40;
- относительная влажность воздуха, %, не более 98.
Знак утверждения типа наносится на лицевую панель твердомера полиграфическим методом и на титульном листе руководства по эксплуатации - печатным способом.
Комплект поставки твердомера содержит:
- блок обработки информации - 1 шт.;
- преобразователь Д1 - 1 шт. (наличие - согласно заказу);
- преобразователь У1 - 1 шт. (наличие - согласно заказу);
- устройство зарядное - 1 шт.;
- футляр - 1 шт.;
- аккумулятор - 2 шт.;
- комплект контрольных мер твердости - 1 комплект (наличие и состав - согласно заказу);
- руководство по эксплуатации - 1 экз.;
- паспорт на комплект контрольных мер твердости - 1 экз. (при наличии контрольных мер твердости в комплекте поставки).
осуществляется по методике в составе руководства по эксплуатации 36181730.000.03 РЭ (раздел 11), утвержденной ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» в мае 2014 г. Основными средствами поверки являются: меры твердости 2 разряда МТР-1, МТБ-1, МТВ-1 по ГОСТ 9031.
приведены в РЭ 36181730.000.03 «Твердомер универсальный NOVOTEST Т». Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к твердомерам универсальным NOVOTEST Т
ТУ У 33.2-36181730.003:2012 «Твердомер универсальный NOVOTEST Т. Технические условия».
при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
