Миллиамперметры, амперметры и вольтметры щитовые М42408, М42496, М42412, Ц42408, Ц42496, Ц42412, 57444-14

Назначение

Миллиамперметры, амперметры и вольтметры щитовые М42408, М42496, М42412, Ц42408, Ц42496, Ц42412 (далее - приборы) предназначены для измерения силы тока или напряжения в электрических цепях постоянного и пульсирующего тока частотой 100 Гц (М42408, М42496, М42412) для измерения напряжения переменного тока в однофазных цепях переменного тока частотой 50 Гц (Ц42408, Ц42496, Ц42412) и применяются в различных отраслях промышленности и на железнодорожном транспорте.

Описание

Приборы представляют собой щитовые приборы магнитоэлектрической системы, со стрелочным указателем и креплением подвижной части на кернах, с равномерной шкалой, нулевой отметкой на краю или внутри диапазона измерений.

Принцип действия приборов основан на взаимодействии магнитного поля постоянного магнита с электрическим током, проходящим по обмотке рамки.

Конструктивно приборы выполнены в пластмассовых корпусах, защищающих измерительный механизм от загрязнений, повреждений, попадания пыли.

По условиям эксплуатации приборы относятся к группе 5 ГОСТ 22261-94 и предназначены для работы при температуре окружающей среды от минус 50 до плюс 60 °С и относительной влажности 95 % при температуре 35 °С.

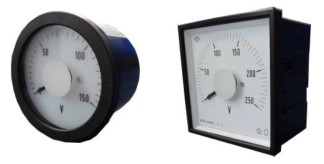

Общий вид приборов, места нанесения маркировки и клейм приведены на рисунках 1-2.

а) б)

Рисунок 2 - Обозначение мест для пломбировки и оттисков клейм миллиамперметров, амперметров и вольтметров М42408, Ц42408 (б), М42496, М42412, Ц42496, Ц42496 (а).

Технические характеристики

Наименование и тип прибора, верхние пределы диапазонов измерений и способ включения приведены в таблице 1.

Пределы допускаемой основной приведенной погрешности: для приборов М42408, М42496    ± 1,5 %;

для приборов Ц42408, Ц42496    ± 2,5 %;

для приборов М42412, Ц42412    ± 1,5 %.

Нормирующее значение при установлении приведенной погрешности принимается равным:

-    верхнему пределу диапазона измерений - для приборов с нулевой отметкой на краю диапазона измерений;

-    сумме модулей пределов диапазона измерений - для приборов с нулевой отметкой внутри диапазона измерений.

Предел допускаемой вариации показаний приборов не более предела допускаемой приведенной основной погрешности.

Нормальная частота приборов Ц42408, Ц42496, Ц42412 - 50 Гц.

Пределы допускаемой дополнительной погрешности, обусловленной:

-    изменением положения прибора от нормального положения в любом направлении на 5 °, не более половины предела допускаемой основной приведенной погрешности;

-    отклонением частоты на ±10 % от нормальной частоты для приборов Ц42408, Ц42496, Ц42412, не более предела допускаемой основной приведенной погрешности;

-    влиянием внешнего однородного постоянного магнитного поля напряженностью

0,4 кА/м, не более предела допускаемой основной приведенной погрешности;

-    отклонением температуры окружающего воздуха от нормальной до плюс 60 °С или до минус 50 °С на каждые 10 °С изменения температуры, не более ± 1,2 % для приборов класса точности 1,5 и ± 2,0 % для приборов класса точности 2,5;

-    отклонением относительной влажности от нормальной до 95 % (98 % для приборов, изготавливаемых для эксплуатации в условиях тропического климата) при

Лист № 4 Всего листов 5

температуре плюс 35 °С, не более предела допускаемой основной приведенной погрешности.

Рабочие условия применения:

-    температура окружающего воздуха, °С

от минус 50 до плюс 60; 95.

-    относительная влажность при температуре плюс 35 °С, %, не более

Габаритные размеры, мм, не более М42408, Ц42408 М42496, Ц42496 М42412, Ц42412

85х85х50;

96х96х80;

120х120х80;

Масса, кг, не более:

М42408, Ц42408    0,32;

М42496, Ц42496    0,36;

М42412, Ц42412    0,4;

Средняя наработка на отказ, ч, не менее Средний срок службы, лет, не менее

49000

25.

Знак утверждения типа

Знак утверждения типа наносится на циферблат прибора, титульный лист Руководства по эксплуатации и паспорт прибора типографским способом.

Комплектность

В комплект поставки входят:

-    прибор М42408 (М42496, М42412, Ц42408, Ц42496, Ц42412) - 1 шт.;

-    комплект монтажных частей - 1 экз;

-    калиброванные провода, если прибор предназначен для работы с шунтом взаимозаменяемым стационарным (по требованию заказчика):

-    паспорт - 1 экз.

-    руководство по эксплуатации- 1 экз. на партию приборов.

Поверка

Поверка приборов проводится в соответствии с ГОСТ 8.497-83 «Государственная система обеспечения единства измерений. Амперметры, вольтметры, ваттметры, варметры. Методы поверки».

Перечень основного оборудования для поверки:

-    установка для проверки амперметров и вольтметров У300 с пульсацией выходных сигналов не более 3-10 В;

-    вольтамперметр М2018 класса точности 0,2;

-    микроамперметр М2005 класса точности 0,2.

Сведения о методиках (методах) измерений изложены в документе «Миллиамперметры, амперметры и вольтметры щитовые М42408, М42496, М42412, Ц42408, Ц42496, Ц42412. Руководство по эксплуатации» ОПЧ.140.307, глава 4.

Нормативные и технические документы, устанавливающие требования к миллиамперметрам, амперметрам и вольтметрам щитовым М42408, М42496, М42412, Ц42408, Ц42496, Ц42412

ГОСТ 8711-93 « Приборы аналоговые показывающие электроизмерительные прямого действия и вспомогательные части к ним. Часть 2. Особые требования к амперметрам и вольтметрам»

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»

ГОСТ 8.497-83 «ГСИ. Амперметры, вольтметры, ваттметры, варметры. Методика поверки»

ТУ 25-7504.207-2009 «Миллиамперметры, амперметры и вольтметры щитовые М42408, М42496, М42412, Ц42408, Ц42496, Ц42412. Технические условия».

Рекомендации к применению

- выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
