| Номер в госреестре | 56272-14 |
| Наименование СИ | Измерители влажности и температуры |
| Обозначение типа СИ | "Гигротерм-38" |
| Изготовитель | Общество с ограниченной ответственностью «Термосенсор» (ООО «Термосенсор»), г. Пермь |
| Год регистрации | 2014 |
| Срок свидетельства | 09.11.2029 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители влажности и температуры «Гигротерм-38» предназначены для измерений относительной влажности и температуры воздуха и неагрессивных газов и управления внешними устройствами регулирования относительной влажности и температуры.

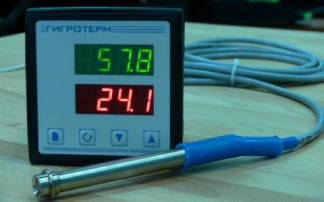

Измерители влажности и температуры «Гигротерм-38» (далее - измерители) представляют собой приборы непрерывного действия, основанные на сорбционном методе измерения относительной влажности и выполненные в виде электронного блока, к которому с помощью удлинительного кабеля подключаются измерительные преобразователи влажности и температуры. В измерителях используются сенсоры влажности ёмкостного типа и платиновые сенсоры температуры. Измерительные преобразователи выполнены в виде стержня, внутри которого расположены сенсоры влажности и температуры. Измерители имеют пять релейных выходов, осуществляющих двухпозиционное, трёхпозиционное, либо ПИД-регулирование для целей управления внешними устройствами регулирования относительной влажности и температуры и выдачи аварийной сигнализации. На лицевой стороне корпуса измерителей расположены два светодиодных дисплея для вывода результатов измерений относительной влажности и температуры, клавиши управления, светодиодные индикаторы режимов работы. Внешний вид измерителей приведён на рисунке 1.
В измерителях используется встроенное программное обеспечение, предназначенное для управления измерителем, сбора и обработки сигналов датчиков влажности и температуры, передачи аналоговых и цифровых выходных сигналов, управления релейными выходами, отображения режимов работы релейных выходов и отображения результатов измерений.
Версия встроенного программного обеспечения указывается на шильде на тыльной стороне корпуса измерителя.
Влияние программного обеспечения на метрологические характеристики измерителей влажности и температуры «Гигротерм-38» учтено при нормировании метрологических характеристик. Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
| Наименование программного обеспечения | Идентифика ционное наименование программного обеспечения | Номер версии (идентификац ионный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма метрологически значимой части ПО) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| Гигротерм-38 | 38 firmare.hex | 1.1 | F5F52862 | CRC-32 |
1. Метрологические и технические характеристики приведены в таблице 2. Таблица 2
| Наименование характеристики | Значение характеристики |
| Диапазон измерений относительной влажности, % | от 0 до 100 |
| Диапазон измерений температуры, °С | от минус 40 до 85 |
| Пределы допускаемой абсолютной погрешности по каналу относительной влажности, % | ± 3,5 |
| Пределы допускаемой абсолютной погрешности по каналу температуры, °С | ± 0,3 |
| Условия эксплуатации: o/"4 - диапазон температуры окружающей среды, С - диапазон относительной влажности при температуре 25 °С, % - диапазон атмосферного давления, кПа | от минус 45 до 45 от 0 до 80 от 84 до 107 |
| Цифровые выходные сигналы | RS485 |
| Аналоговые выходные сигналы | Транзисторный выход 12-20 В, 30 мА Симисторный выход 1А, ~220 В Токовый выход 0-20 мА |
| Выходные реле | 7 А, ~220В |
| Функции регулирования | 2-х позиционный, ПИД, 3-х позиционный |
| Параметры электрического питания | (220 +22-33) В, (50±1) Гц |
| Потребляемая мощность, Вт, не более | 15 |
| Габаритные размеры (длина х ширина х высота), мм, не более - электронный блок - измерительный преобразователь | 96 х 96 х 95 018 x 180 |
| Масса, кг, не более | 1,5 |
| Среднее время наработки на отказ, ч | 4800 |
| Срок службы, лет | 8 |
Знак утверждения типа наносится типографским способом на титульный лист Руководства по эксплуатации и на корпус измерителя в виде надписи на закрепленной на корпусе металлической или пластиковой пластине.
Комплект поставки определяется заказом и отражается в паспорте. Основной комплект поставки измерителей приведен в таблице 3.
| Наименование | Количество |
| Измеритель влажности и температуры «Гигротерм-38» | 1 шт. |
| Измерительный преобразователь с удлинительным кабелем «ЕДВ2Б» | 1 шт. |
| Скобы крепежные | 1 комплект |
| Руководство по эксплуатации БВРА 431100.003 РЭ | 1 экз. |
| Паспорт БВРА 431100.003 ПС | 1 экз. |
| Методика поверки МП-242-1529-2013 | 1 экз. |
| Свидетельство о первичной поверке | 1 экз. |
осуществляется по методике поверки МП-242-1529-2013 «Измерители влажности и температуры «Гигротерм-38». Методика поверки», разработанной и утвержденной ГЦИ СИ ФГУП "ВНИИМ им Д.И. Менделеева" 22 апреля 2013 г.
Основные средства поверки:
генератор влажного воздуха HygroGen, модификации HygroGen 2, номер Госреестра 32405-11, диапазон воспроизведения относительной влажности от 0 до 100 %, пределы допускаемой абсолютной погрешности по относительной влажности ±0,5 %, диапазон воспроизведения температуры от 0 до 60 °С, пределы допускаемой абсолютной погрешности по температуре ±0,1 °С ;
измеритель температуры двухканальный прецизионный МИТ 2, номер Госреестра 46432-11, в комплекте с первичным преобразователем температуры ПТСВ-2, номер Госреестра 32777-06, диапазон измерений температуры минус 200 до 200 °С, пределы допускаемой абсолютной погрешности соответствуют рабочему эталону 3-ого разряда по ГОСТ 8.558-2009;
климатическая камера Votsch VT7004, диапазон воспроизведения температуры от минус 70 до 180 °С, пределы допускаемого абсолютного значения неравномерности температуры в камере от ±0,5 до ±2,0 °С, пределы допускаемого абсолютного значения нестабильности поддержания температуры в камере от ±0,3 до ±1,0 °С.
Методики измерений приведены в руководствах по эксплуатации на измерители влажности и температуры «Гигротерм-38».
Нормативные и технические документы, устанавливающие требования к измерителям влажности и температуры «Гигротерм-38».
1 ГОСТ 8.547-2009 "ГСИ. Государственная поверочная схема для средств измерений влажности газов".
2 Технические условия ТУ 4311-003-78873717-2012.
выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
