Трансформаторы тока TAG 123, 55483-13

Назначение

Трансформаторы тока TAG 123 (далее - трансформаторы) предназначены для передачи сигналов измерительной информации измерительным приборам и/или устройствам защиты и управления, применяются в электросетях переменного тока промышленной частоты.

Описание

Трансформаторы являются масштабными преобразователями. Сердечники и вторичные обмотки расположены в верхней части внутри корпуса из алюминиевого сплава, который смонтирован на изоляторе из высокопрочного фарфора или композиционного материала. Высоковольтная изоляция внутри обеспечивается за счет элегазовой смеси, давление которой контролируется манометром, снабженным сигнализирующими и отключающими контактами, срабатывающими при отклонении давления от нормы. Защита от возможного повышения внутреннего давления обеспечивается за счет предохранительного клапана. Первичная обмотка выполнена в виде токоведущих шин, проходящих сквозь тороидальные сердечники с вторичными обмотками, равномерно распределенными по сердечникам. Выводы вторичных обмоток пропущены через опорную трубу и подключены к клемма контактной коробки на раме основания трансформатора.

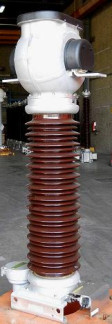

Фотографии общего вида представлены на рисунке 1.

Рисунок 1

Технические характеристики

Метрологические и технические характеристики представлены в таблице 1. Таблица 1

Климатическое исполнение УХЛ3.1 по ГОСТ 15150.

Знак утверждения типа

Знак утверждения типа наносится на титульный лист эксплуатационной документации типографским способом и на табличку на корпусе трансформатора методом наклейки.

Комплектность

Комплект поставки включает:

-    трансформатор тока ТАО 123;

-    паспорт;

-    инструкция по монтажу и техобслуживанию.

Поверка

осуществляется по ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».

Перечень рекомендуемых основных средств поверки:

-    трансформатор тока ТТИ-5000.5;

-    прибор сравнения КНТ-03;

-    нагрузочное устройство НТТ 50.5-1.

Сведения о методах измерений

Приведены в эксплуатационной документации.

Нормативные документы, устанавливающие требования к трансформаторам тока TAG 123

1    ГОСТ 7746-2001 Трансформаторы тока. Общие технические условия

2    ГОСТ 8.217-2003 Государственная система обеспечения единства измерений. Трансформаторы тока. Методика поверки

Рекомендации к применению

Осуществление торговли и товарообменных операций.

фирма «Trench Italia S.r.l.»,

адрес: Strada Curagnata, 37 - 17014 Brango-Cairo Montenotte (SV), Italy тел.: + 39 019 5161 111; факс: +39 019 5161 401
