| Номер в госреестре | 54174-13 |
| Наименование СИ | Приборы для измерений параметров шероховатости |
| Обозначение типа СИ | 178 |
| Изготовитель | "Mitutoyo Corporation", Япония. |
| Год регистрации | 2013 |
| Срок свидетельства | 15.06.2024 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Приборы для измерений параметров шероховатости серии 178 предназначены для измерений параметров шероховатости поверхностей изделий, сечение которых в плоскости измерения представляет прямую линию (образующие цилиндрических поверхностей; отверстия; плоские поверхности) или дугу окружности. Применяются в цехах и лабораториях промышленных предприятий различных отраслей машиностроения, научно-исследовательских институтов, метрологических центров.
Приборы для измерений параметров шероховатости серии 178 (далее приборы) выпускаются следующих модификаций: Surftest SJ-210, Surftest SJ-310, Surftest SJ-410.
Приборы состоят из блока с измерительным преобразователем (ИП) и приводом и процессорного блока. Действие приборов основано на принципе ощупывания неровностей исследуемой поверхности алмазной иглой (щупом) и преобразования возникающих при этом механических колебаний щупа в изменения напряжения, пропорциональные этим колебаниям, которые усиливаются и преобразуются в микропроцессорном блоке. Результаты измерений выводятся на жидкокристаллический дисплей (в виде только числовых значений параметров шероховатости, профиля поверхности, кривых распределения ) или через RS-232 или высокоскоростной USB интерфейс на внешний компьютер для выполнения обработки результатов измерений. Имеется возможность сохранять результаты 10 000 измерений на карте памяти. Приборы Surftest SJ-310, Surftest SJ-410 снабжены встроенным принтером и сенсорным дисплеем. Питание приборов осуществляется от сети переменного тока через встроенный адаптер или от батареи, что делает прибор переносным и позволяет использовать в цехах предприятий.
ИП приборов представляет собой индуктивный датчик. Для расширения области использования, приборы снабжены набором датчиков, которые различаются радиусом закругления щупа, размером, положением и формой опоры.
Приборы Surftest SJ-210, Surftest SJ-310 оснащены одним из трех мотоприводов: стандартным, мотоприводом c втягивающимся щупом и мотоприводом, позволяющим измерять в направлении, перпендикулярном продольной оси датчика.
Прибор Surftest SJ-410 работает как в опорном, так и безопорном режиме. Мотопривод прибора Surftest SJ-410 может устанавливаться на стационарную стойку со столом. При работе с независимой опорой Surftest SJ-410 позволяет измерять параметры шероховатости криволинейных поверхностей.
Прибор Surftest SJ-410 имеет два исполнения SJ-411 и SJ-412, которые различаются длиной перемещения датчика.
Прибор Surftest SJ-210

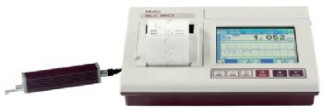

Прибор Surftest SJ-410
Приборы для измерений параметров шероховатости серии 178 имеют в своем составе программное обеспечение, встроенное в аппаратное устройство средства измерений, разработанное для конкретной измерительной задачи, осуществляющей измерительные функции, функции расчета параметров шероховатости и функции индикации.
Программное обеспечение (ПО) имеет следующие идентификационные данные:
| Наименование ПО | Идентифика ционное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
| SJ-210 | SJ-210 | V.1.xxx | RH479 | нет |
| SJ-310 | SJ-301 | V.1.xxx | RH00240 M-1/1 | нет |
| SJ-410 | SJ-401/ SJ-402 | V.1.xxx | RH000243 M-1/1 | нет |
Операционная система, имеющая оболочку доступную пользователю, отсутствует. Программное обеспечение и его окружение являются неизменными, средства для
программирования или изменения метрологически значимых функций отсутствуют.
Уровень защиты программного обеспечения оценивается как «С» согласно МИ 3286-2010
Программное обеспечение приборов может быть установлено или
переустановлено только на заводе-изготовителе с использованием специальных программно-технических устройств.
| Модель | Surftest SJ-210 | Surftest SJ-310 | Surftest SJ-410 |
| 411 412 | |||
| Измеряемые параметры шероховатости | Ra, Ry, Rz, Rt, Rp, Rq, Rv, Sm, S, Pc, mr(c), 8c, Rpk, Rvk, Rk, Mr1, Mr2, Lo, R, AR, Rx, A1, A2, Vo | Ra, Ry, Rz, Rt, Rp, Rq,, Rv,Sm, S, Pc, mr, Rpk, Rvk, <sc, Rk, Mr1, Mr2, Lo, R, AR, Rx, A1, A2, Vo, HSC, mr, sk, Ku, Da, Dq, Wte, Wx, W, AW | Ra, Ry, Rz, Rt, Rp, Rq, Rv, Sm, S, Pc, mr, Rpk, Rvk, 8c, Rk, Mr1, Mr2, Lo, R, AR, Rx, A1, A2, Vo, HSC, mr, sk, Ku, Da, Dq, Wte, Wx, W, AW, Vo |
| Анализируемые кривые | - | - | Относительная опорная кривая профиля, кривая распределения амплитуд |
| Диапазон измерений/Разреше ние, мкм | 360/0,02 (от-200 до+160); 100/0,006 ( от -50 до +50); 25/0,002 (от -12,5 до +12,5) | 350/0,32 (от -200 до+150) 100/0,08 (от -50 до +50) 50/0,04 (от -25 до +25) 10/0,1 (от -5 до +5) | 800/0,01 (от -400 до +400) 80/0,001 (от -40 до +40) 8/0,0001 (от -4 до +4) |
| Увеличение, Х: -вертикальное -горизонтальное | 10 - 10 000 (автом.) 1 - 1000 (автом.) | 10 - 10 000 (автом.) 1 - 1000 (автом.) | 100 - 500 000 (автом.) 1 - 10 000 (автом.) | |
| Отсечка шага 1с, мм 1s, мкм | 0,08; 0,25; 0,8; 2,5 2,5; 8 | 0,25; 0,8; 2,5; 8 2,5; 8; 25 | 0,08; 0,25; 0,8; 2,5; 8 2,5; 8; 25 | |
| Длина оценки, мм | мин. 0,08 макс. 16,0 | мин. 0,08 макс. 12,5 | мин. 0,08 макс. 25,0 (50,0) | |
| Перемещение датчика, мм | 17,5 или 5,6 | 17,5 или 5,6 | 25 | 50 |
| Отклонение от плоскостности независимой опоры, мкм | - | - | 0,3 | 0,5 |
| Измерительное усилие, мН | 0,75; 4 | 0,75; 4 | 0,75;4 | 0,75; 4 |
| Число базовых длин на длине оценки | От 1 до 10 (от 0,08 до 16 мм через 0,01 мм) | 1; 3; 5; L (от 0,08 до 12,5 мм через 0,1 мм), где L - свободная длина в мм | 1; 3; 5; L (от 0,08 до 25 или от 0,08 до 50 через 0,1 мм), где L -свободная длина в мм | |
| Радиус щупа, мкм | 2 или 5 (60790°) | 2 или 5 (60°/90°) | 2 или 5 (60°/90°) | |
| Тип фильтра | 2RC75%, 2RC-PC Гауссов фильтр | 2RC75%, 2RC-PC Гауссов фильтр | PC75%, 2RC-PC Гауссов фильтр | |
| Предел допускаемой основной систематической погрешности, % | 5 | 5 | 3 | |
| Г абаритные размеры, мм -процессорного блока -мотопривода | длина160 ширина 62,8 высота 52,1 длина 115 ширина 23 высота 26 | длина 307 ширина 165 высота 94 длина 115 ширина 23 высота 26 | длина 307 ширина 165 высота 94 | |
| длина 5 ширина 1,4 высота 1,9 | длина 6,1 ширина 1,4 высота 1,9 | |||
| Питание | Встроенный AC адаптер или перезаряжаемая NiMH батарея | Встроенный AC адаптер или перезаряжаемая NiMH батарея | Встроенный AC адаптер или перезаряжаемая Ni-MH батарея | |
| Масса, кг - процессорного блока -мотопривода | 0,3 0,2 | 1,2 0,2 | 1,2 | |
| 0,6 0,7 | ||||
| Диапазон рабочих температур, °С | от 5 до 35 | от 5 до 35 | от 5 до 35 | |
Знак Утверждения типа наносится на руководство по эксплуатации прибора типографским методом, на панель процессорного блока методом наклейки.
Комплектность
Приборы поставляются в комплекте с принадлежностями в упаковке для хранения и переноски:
| - Прибор Surftest SJ-210 или Surftest SJ-310 или Surftest SJ-410 | 1 шт. |
| - Руководство по эксплуатации | 1 экз. |
| - Мера шероховатости | 1 экз. |
| - Методика поверки | 1 экз. |
| - Регулируемый по уровню столик (для Surftest SJ-410) | 1 экз. |
осуществляется по документу МП 54174-13 «Приборы для измерений параметров шероховатости серии 178. Методика поверки», разработанному и утвержденному ГЦИ СИ ФГУП «ВНИИМС» в январе 2013 и включенному в комплект поставки приборов. Основные средства поверки:
эталонные меры шероховатости 2-го разряда по ГОСТ 8.296-78
Метод измерений изложен в разделах 4 и 5 «Приборы для измерений параметров шероховатости серии 178. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к приборам для измерений параметров шероховатости серии 178
ГОСТ 8.296-78 «ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений параметров шероховатости Ra, Rmax, Rz и Ra в диапазоне 0,025.1600 мкм»
Техническая документация фирмы Mitutoyo Corporation, Япония.
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
| Зарегистрировано поверок | 3227 |
| Поверителей | 89 |
| Актуальность данных | 25.07.2025 |
