| Номер в госреестре | 52878-13 |
| Наименование СИ | Весы автомобильные |
| Обозначение типа СИ | М8200А |
| Изготовитель | ООО НПП "Метра", г.Обнинск |
| Год регистрации | 2013 |
| Срок свидетельства | 05.03.2018 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Номер в госреестре | 52878-13 |
| Наименование СИ | Весы автомобильные |
| Обозначение типа СИ | М8200А |
| Изготовитель | ООО НПП "Метра", г.Обнинск |
| Год регистрации | 2013 |
| Срок свидетельства | 05.03.2018 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Преобразователи давления измерительные KXD 42 050 (далее - преобразователи) предназначены для измерений давления жидкой смазки на Адлерской ТЭС.
В преобразователях используется пьезорезистивный принцип преобразования давления в электрический выходной сигнал. Чувствительный элемент преобразователя, деформирующийся под влиянием измеряемого давления, изменяет сопротивление пьезорезисторов, которое преобразуется с помощью электронного блока преобразователя в пропорциональный токовый выходной сигнал.

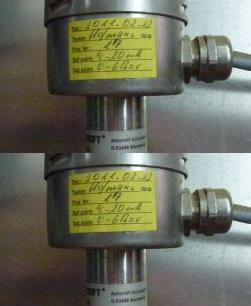

Фото общего вида преобразователей представлено на рисунке 1.
Технические характеристики | |
| Диапазон измерений, бар (МПа) | от 0 до 6 (от 0 до 0,6) |
| Пределы допускаемой приведенной погрешности, % | ± 0,5 |
| Вариация, не более, % | 0,5 |
| Выходной сигнал, мА | от 4 до 20 |
| Пределы дополнительной погрешности от влияния изменения температуры окружающего воздуха, %/ 10° C | ± 0,3 |
| Параметры электропитания: - напряжение постоянного тока, В | от 12 до 30 |
| Температура окружающей среды, °С | от плюс 5 до плюс 50 |
| Г абаритные размеры (диаметр х глубина х высота), мм, не более | 163х211х312 |
| Масса, кг | 0,25 |
Знак утверждения типа наносится на титульный лист паспорта типографским способом.
Комплектность
Преобразователи давления измерительные KXD 42 050 зав. №№ 11LAC11CP005, 12LAC11CP005, 21LAC11CP005, 22LAC11CP005 11LAC12CP005, 12LAC12CP005, 21LAC12CP005, 22LAC12CP005 Паспорт
8 шт. 8 экз.
осуществляется в соответствии с документом МИ 1997-89 «Рекомендация. ГСИ. Преобразователи давления измерительные. Методика поверки».
Сведения о методиках (методах) измерений приведены в соответствующем разделе паспорта на преобразователи давления измерительные KXD 42 050.
Нормативные и технические документы, устанавливающие требования к преобразователям давления измерительным KXD 42 050
1. ГОСТ 22520-85 «Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП»;
2. ГОСТ 8.017-79 «ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений избыточного давления до 250 МПа»;
3. МИ 1997-89 «Рекомендация. ГСИ. Преобразователи давления измерительные. Методика поверки»;
4. Техническая документация «Ashcroft Instruments GmbH», Германия.
Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
