| Номер в госреестре | 52811-13 |
| Наименование СИ | Счетчики воды крыльчатые |
| Обозначение типа СИ | СВХ-15, СВГ-15 "СТРУМЕНЬ-ГРАН" |
| Изготовитель | НП ООО "Гран-Система-С", Беларусь, г.Минск |
| Год регистрации | 2013 |
| Срок свидетельства | 28.02.2018 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
Счетчики воды крыльчатые СВХ-15, СВГ-15 "СТРУМЕНЬ-ГРАН" (далее - счетчики), предназначены для измерения объема питьевой воды по СанПиН 2.1.4.1074-01 при температуре воды до 30 °С (счетчики холодной воды СВХ) или объема воды в системах горячего водоснабжения в квартирах, частных домах, на предприятиях и других объектах коммунального хозяйства, протекающей по трубопроводу при температуре воды до 90 °С (счетчики горячей воды СВГ), и давлении не более 1,6 МПа для счетчиков с корпусом из металлического материала и 1,0 МПа для счетчиков с корпусом из композиционного материала.
Принцип действия счетчиков заключается в измерении числа оборотов вращающейся под действием воды крыльчатки, пропорциональных значению объема воды, протекающей через счетчик.
Поток воды через входной патрубок и сетчатый фильтр поступает в измерительную полость, где установлена крыльчатка, являющаяся единственной подвижной частью счетчика, погруженной в воду (сухоходный механизм). Вращение крыльчатки через магнитную муфту передается на редуктор отсчетного механизма, который преобразует число оборотов крыльчатки в показания роликового отсчетного устройства. Роликовое отсчетное устройство содержит пять оцифрованных барабанчиков для указания целых значений объема в м3. Кроме того, на циферблате счетного механизма имеется четыре круговых (стрелочных) шкалы, позволяющие регистрировать объем до 0,00005 м3.
Счетчик имеет сигнальную звездочку, которая используется для определения порога чувствительности.
Корпус счетчиков имеет входные и выходные патрубки с резьбой для подключения к трубопроводу.
Счетчики выпускаются следующих исполнений:
- СВХ-15 "СТРУМЕНЬ-ГРАН", СВГ-15 "СТРУМЕНЬ-ГРАН" - счетчики крыльчатые холодной и горячей воды соответственно, с металлическим корпусом;
- СВХ-15П "СТРУМЕНЬ-ГРАН", СВГ-15П "СТРУМЕНЬ-ГРАН" - счетчики крыльча-тые холодной и горячей воды соответственно, с корпусом из композиционного материала;
- СВХ-15И "СТРУМЕНЬ-ГРАН", СВГ-15И "СТРУМЕНЬ-ГРАН" - счетчики крыльча-тые холодной и горячей воды соответственно, с герконовым датчиком импульсов для работы в системах дистанционного съема информации.
Конструкцией счетчиков предусмотрена защита от воздействия внешнего статического магнитного поля напряженностью не более 100 кА/м.

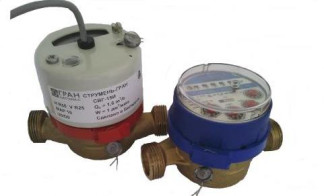

Внешний вид счетчиков воды представлен на рисунке 1. Места для нанесения знака утверждения типа Российской Федерации показано на рисунке 1. Места пломбирования и клеймения счетчиков представлены на рисунке 2.
Счетчики воды крыльчатые "СТРУМЕНЬ-ГРАН" соответствуют МОЗМ МР 49-1. Основные технические характеристики счетчиков указаны в таблице 1.
а) б)
| Наименование параметра | Значение параметра для | |||||
| СВХ-15, СВГ-15 | СВХ-15П, СВГ-15П | СВХ-15И, СВГ-15И | ||||
| Номинальный диаметр | DN15 | |||||
| Соотношение Q3/Qi (R) | R25 | R50 | R25 | R50 | R25 | R50 |
| Минимальный расход Q1, м3/ч | 0,06 | 0,03 | 0,06 | 0,03 | 0,06 | 0,03 |
| Переходный расход Q2, м3/ч | 0,1 | 0,05 | 0,1 | 0,05 | 0,1 | 0,05 |
| Номинальный расход Q3, м3/ч | 1,6 | 1,6 | 1,6 | |||
| Максимальный расход Q4, м3/ч | 2,0 | 2,0 | 2,0 | |||
| Пределы допускаемой относительной погрешности, % | ±2 - в диапазоне расходов Q2< Q <Q4 (при температуре воды до 30 °С вкл.); ±3 - в диапазоне расходов Q2< Q <Q4 (при температуре воды от 30 °С до 90 °С вкл.); ±5 - в диапазоне расходов Q1 < Q< Q2 | |||||
| Рабочее положение счетчика: V - вертикальное; H - горизонтальное | V | H | V | H | V | H |
| Максимальное допустимое рабочее давление, МПа | 1,6 | 1,0 | 1,6 | |||
| Потеря давления Др, МПа, не более | 0,063 | |||||
| Вес импульса, дм3/имп. | - | - | 1 | |||
| Максимально допустимая температура, °С, не более: - для счетчиков холодной воды; - для счетчиков горячей воды | 30 90 | |||||
| Емкость счетного механизма, м3 | 99 999,9999 | |||||
| Наименьшая цена деления счетного механизма, м3 | 0,00005 | |||||
| Номинальный размер резьбовых соединений | G /" | |||||
| Длина счетчика (допуск -2), мм | 110 | |||||
| Высота, мм, не более | 80 | 95 | ||||
| Ширина, мм, не более | 80 | |||||
| Масса, кг, не более | 0,6 | 0,75 | ||||
| Группа исполнения по устойчивости к воздействию температуры и влажности окружающего воздуха по ГОСТ Р 52931-2008 | В4, но в диапазоне температур от 5 °С до 55 °С | |||||
| Степень защиты оболочки по ГОСТ 14254-96 | IP54 | |||||
| Срок службы, лет, не менее | 12 | |||||
| Примечания: 1 Максимальный расход Q4 - наибольший расход, при котором счетчик в течение короткого промежутка времени работает удовлетворительно в границах максимально допускаемой погрешности без ухудшения метрологических характеристик при его последующем использовании в нормированных рабочих условиях эксплуатации. 2 Номинальный расход Q3 - наибольший расход в нормированных рабочих условиях эксплуатации, при котором счетчик работает удовлетворительно в границах максимально допускаемой погрешности. 3 Переходный расход Q2 - расход, находящийся между номинальным расходом Q3 и минимальным расходом Q1, при котором диапазон расхода разделяется на две области, "верхнюю область" и "нижнюю область", каждая из которых характеризуется своей максимально допускаемой погрешностью. 4 Минимальный расход Q1 - наименьший расход, при котором погрешность показаний счетчика не превышает максимально допускаемой погрешности. | ||||||
наносится на титульные листы эксплуатационной документации типографским способом и на шильдик счетчика методом трафаретной печати.
* гайка G%" прокладка
- 2 шт.
- 2 шт.
- до 3 шт.
- 2 шт.
- 1 шт.
*
- 1 шт.
- 1 шт.
- 1 шт.
*кран шаровой муфтовый G/" * соединительный элемент G/" *фильтр осадочный муфтовый
G/"
счетчик воды крыльчатый "СТРУ-МЕНЬ-ГРАН" (СВХ-15, СВГ-15, СВХ-15П, СВГ-15П, СВХ-15И или СВГ-15И) паспорт
* методика поверки
* - поставляется по отдельному заказу Поверка
осуществляется по методике поверки МРБ МП.2251-2012 "Счетчики воды крыльчатые СВХ-15, СВГ-15 "СТРУМЕНЬ-ГРАН". Методика поверки", утвержденной Республиканским унитарным предприятием "Белорусский государственный институт метрологии" 06.07.2012г.
Основные средства поверки: установка поверочная для счетчиков воды (относительная погрешность ±0,33 %).
Методика измерений приведена в СТРЭ 407223.005 ПС "Счетчик воды крыльчатый СВХ-15, СВГ-15 "СТРУМЕНЬ-ГРАН". Паспорт".
Нормативные и технические документы, устанавливающие требования к счетчикам воды крыльчатым СВХ-15, СВГ-15 "СТРУМЕНЬ-ГРАН"
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
МОЗМ МР 49-1 Международная рекомендация. Счетчики воды, предназначенные для измерения холодной питьевой и горячей воды. Часть 1: Метрологические и технические требования.
ТУ РБ 14506370.005-95 Счетчики воды крыльчатые СВХ-15, СВГ-15 "СТРУМЕНЬ-ГРАН". Технические условия.
МРБ МП.2251-2012 Счетчики воды крыльчатые СВХ-15, СВГ-15 "СТРУМЕНЬ-ГРАН". Методика поверки.
Осуществление торговли и товарообменных операций.
