| Номер в госреестре | 52485-13 |
| Наименование СИ | Прессы испытательные |
| Обозначение типа СИ | UNIFRAME 70-T0108/E |
| Изготовитель | "Controls s.r.l.", Италия |
| Год регистрации | 2013 |
| Срок свидетельства | 08.12.2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Прессы испытательные UNIFRAME 70-T0108/E предназначены для измерений силы при определении предела прочности асфальтобетонов при сжатии по ГОСТ 12801-98 «ГСИ. Материалы на основе органических вяжущих для дорожного и аэродромного строительства. Методы испытаний»
Принцип действия прессов основан на преобразовании с помощью датчика силы нагрузки, прикладываемой к испытуемому образцу, в электрический сигнал, который обрабатывается в электронном блоке и отображается в единицах силы на дисплее.

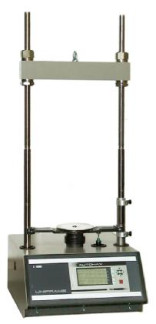

Прессы испытательные UNIFRAME 70-T0108/E (рисунок 1) состоят из основания с двумя колоннами, на которых закреплена верхняя неподвижная траверса с силоизмерительным тензорезисторным датчиком. Нижняя подвижная траверса приводится в движение вдоль направляющих колонн электромеханическим приводом, управляемым микропроцессором. Скорость перемещения задается с панели электронного блока управления пресса. Испытываемый образец устанавливается между опорами подвижной и неподвижной траверс. С подвижной траверсой связан встроенный датчик перемещения, выходной сигнал которого обрабатывается электронным блоком и выводится на дисплей.
LI
L1
Внутреннее (встроенное) программное обеспечение (ПО), устанавливаемое при изготовлении прибора и не имеющее возможности считывания и модификации, отображено в таблице 1.
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (иден-тифика-ционный номер)про-граммного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| Marshall/CBR software | 82S1001 | V. 1.XX | 8CE08E811D70746D EA53C52A2788A87E | MD5 |
XX - метрологически незначимая часть ПО. Значащей частью в идентификационном номере является V. 1. Контрольная сумма исполняемого кода доступна только производителю.
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений
- А по МИ 3286-2010.
Внешнее ПО, устанавливаемое на ПК не является метрологически значимым и предназначено для считывания, хранения и распечатки результатов измерения.
| Характеристика | Значение |
| Наибольшая предельная нагрузка, кН | 50 |
| Наименьшая предельная нагрузка, Н | 100 |
| Пределы допускаемой относительной погрешности силоизмерителя, % | ±1 |
| Диапазон регулирования скорости перемещения подвижной траверсы, мм/мин | от 1 до 51 |
| Пределы допускаемой погрешности регулирования скорости перемещения подвижной траверсы, мм/мин | ±0,2 |
| Рабочий ход подвижной траверсы, мм | 100 |
| Пределы допускаемой погрешности датчика перемещения подвижной траверсы, мм | ±0,1 |
| Высота рабочего пространства, мм | 800 |
| Расстояние между колоннами, мм | 370 |
| Режим нагружения образца | сжатие |
| Г абаритные размеры: | |
| длина, мм | 570 |
| ширина, мм | 500 |
| высота, мм | 1300 |
| Масса пресса, кг | 110 |
| Потребляемая мощность, В-А | 1100 |
| Питание от сети переменного тока: | |
| напряжение, В | от 187 до 242 |
| Частота, Гц | от 49 до 51 |
| Диапазон рабочих температур, °С | от 0 до +35 |
Знак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации и в виде голографической наклейки на неподвижную траверсу пресса.
1. Пресс испытательный UNIFRAME 70-T0108/E - 1 шт.
2. Руководство по эксплуатации - 1 шт.
3. Методика поверки - 1 шт.
осуществляется в соответствии с документом «Прессы испытательные UNIFRAME 70-T0108/E. Методика поверки» МП ТИнТ-58-2012, утверждённым ГЦИ СИ ООО «ТестИнТех» 21.08.2012 г. Основные средства поверки:
- эталонный динамометр 3-го разряда, 5 =± 0,5 %;
- секундомер;
- штангенциркуль с ценой деления 0,02 мм по ГОСТ 166-89;
- квадрант оптический КО1.
Сведения о методах измерений содержатся в руководстве по эксплуатации
Нормативные и технические документы, устанавливающие требования к Прессам испытательным UNIFRAME 70-T0108/E
ГОСТ 8.663-09 «ГСИ. Государственная поверочная схема для средств измерения силы»;
МИ 2060-90 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 110-6 - 50 м и длин волн в диапазоне 0,2 - 50 мкм»;
ГОСТ 28840-90 «Машины для испытаний материалов на растяжение, сжатие и изгиб. Общие технические требования»;
Техническая документация фирмы «CONTROLS S.R.L.», Италия.
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям
| Зарегистрировано поверок | 419 |
| Поверителей | 52 |
| Актуальность данных | 08.06.2025 |
