Преобразователи измерительные тока CS100E, 51771-12

Назначение

Преобразователи измерительные тока CS100E (далее по тексту ПИТ) предназначены для измерения и преобразования переменного и постоянного токов в электрические сигналы напряжения, пропорционального первичному току.

Описание

По принципу действия ПИТ основан на преобразовании с помощью датчика Холла магнитного поля, создаваемого измеряемым током, в напряжение. Датчик размещен в зазоре кольцевого магнитопровода, охватывающего проводник с измеряемым током. Магнитопро-вод выполняет роль концентратора магнитного поля.

Конструктивно ПИТ выполнен в изолированном корпусе из ударопрочной пластмассы, внутреннее пространство залито компаундом. В нижней части ПИТ расположен разъем, через который осуществляется подключение электропитания и устройства для измерения напряжения пропорционального первичному току.

По устойчивости к климатическим воздействиям ПИТ относится к изделиям четвертой группы таблицы 2 ГОСТ 22261-94 с учетом того, что границы температур рабочих условий применения составляют от минус 25 до 85 °С.

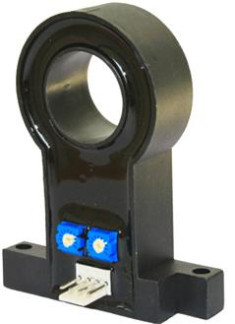

Внешний вид ПИТ представлен на рисунке 1.

Пломба со знаком поверки

Технические характеристики

-    Диапазоны измеряемых токов:

переменного, А    0 + 200

постоянного, А    ± 200

-    Номинальное значение тока, А    100

-    Диапазон изменения выходного напряжения при измерении:

переменного тока, В    0 + 10

постоянного тока, В    ± 10

-    Номинальное значение выходного напряжения, В    5

-    Предел допускаемой приведенной погрешности преобразования, %    1

-    Дрейф выходного напряжения для величин токов, не превышающих номинальные значения, при температуре окружающего воздуха 25 0С, мВ, не более:

для переменного тока    1

для постоянного тока    ± 1

-    Остаточное значение выходного напряжения при нулевых величинах измеряемых токов, мВ, не более:

для переменного тока    20

для постоянного тока    ± 20

-    Дрейф выходного напряжения при нулевых значениях измеряемых токов в диапазоне температур от минус 25 0С до 85 0С, мВ, не более:

для переменного тока    1

для постоянного тока    ± 1

-    Время установления результата измерений, мкс, не более    30

-    Рабочая полоса пропускания на уровне 3 дБ, кГц    0 ^ 20

-    Обеспечение устойчивости в диапазоне температур, 0 С от минус 25 до 85

-    Обеспечение прочности в диапазоне температур, 0С    от минус 40 до 100

-    Сопротивление нагрузки, кОм, не менее    10

-    Габаритные размеры (ВхДхТ), мм    69*53x16

-    Масса, кг, не более    0,1

-    Электропитание, от внешних источников постоянного тока, В    12 ^ 15

-    Потребляемый ток при напряжении питания 15 В, мА, не более    20

-    Гамма-процентная наработка на отказ при у = 95 % в непрерывном режиме работы не менее 20000 ч;

-    Средний срок службы не менее 10 лет.

Знак утверждения типа

наносится офсетной печатью на корпус ПИТ, без потери качества в течение срока службы.

Комплектность

Таблица 1 - Комплектность

Поверка

осуществляется по документу МП 65-262-2012 "ГСИ. Преобразователи измерительные тока CS100E. Методика поверки", утвержденному ФГУП «УНИИМ» в 2012 г.

Перечень эталонов, применяемых при поверке:

мультиметр В7-84 диапазон измерений ~U (0,1 - 700) В, ПГ ±0,07 %, - U (0,01-1000) В, ПГ ±0,002%;

амперметр переменного тока Д553, диапазоны измерения переменного тока (0-0,1) А, (0-1) А и (0-10) А, КТ 0,2;

трансформатор тока эталонный ИТТ 3000.5, (0,5 - 3000) А, КТ 0,05; программируемый калибратор П 321 (10-9 - 10) А, (10-5 - 10) В, ПГ ± 0,005%.

Нормативные и технические документы, устанавливающие требования к преобразователям измерительным тока CS100E

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.

ПС 4227-001-2012 Преобразователь измерительный тока CS100E. Паспорт.

Рекомендации к применению

вне сферы государственного регулирования в области обеспечения единства измерений, в механических системах и устройствах с измерительными функциями.
