| Номер в госреестре | 51020-12 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | CTM |
| Изготовитель | "PRAGATI ELECTRICALS PVT. Ltd.", Индия |
| Год регистрации | 2012 |
| Срок свидетельства | 31.08.2017 |
| МПИ (интервал между поверками) | 6 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Трансформаторы тока CTM Назначение средства измерений

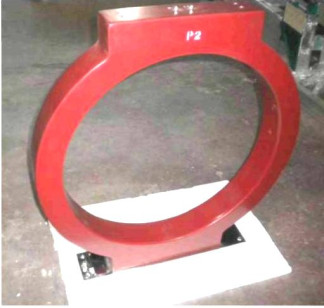

Трансформаторы тока CTM (далее по тексту - трансформаторы) предназначены для передачи сигнала измерительной информации измерительным приборам и устройствам защиты и управления в установках переменного тока.
Принцип действия трансформаторов тока заключается в преобразовании переменного тока промышленной частоты в переменный ток для измерения с помощью стандартных измерительных приборов.
Корпус трансформаторов выполнен из эпоксидного компаунда, который одновременно является главной изоляцией и обеспечивает защиту обмоток от механических и климатических воздействий.
Трансформаторы имеют одну вторичную обмотку для измерения, и одну для защиты и один коэффициент трансформации, получаемым путем измерения числа витков вторичной обмотки переключением на соответствующее ответвление.
Трансформаторы изготавливаются в двух модификациях, отличающихся классом напряжения и номинальными значениями силы первичного тока.
| Наименование характеристики | Значение параметра | |
| CTM-0075 | CTM-0083 | |
| Номинальное напряжение, кВ | 15 | 20 |
| Наибольшее рабочее напряжение, кВ | 17,5 | 24 |
| Номинальное значение силы первичного тока, А | 9000 | 15000 |
| Номинальное значение силы вторичного тока, А | 5 | |
| Номинальная частота переменного тока, Гц | 50 | |
| Номинальная вторичная нагрузка, В-А | 100 | |
| Класс точности вторичных обмоток для защиты | 5Р20 | |
| Класс точности вторичных обмоток для измерения | 0,2S | |
| Климатическое исполнение по ГОСТ 15150-69 | от минус 40 до 65 оС | |
| Габаритные размеры (внешний диаметр х внутренний диаметр х высота), не более, мм | 645 х 495 х 695 | 855 х 705 х 919 |
| Масса трансформатора, не более, кг | 30 | 75 |
Знак утверждения типа наносится на табличку трансформаторов методом наклейки и на паспорт типографским способом.
Трансформатор тока CTM - 1 шт.
Паспорт - 1 экз.
Осуществляется в соответствии с ГОСТ 8.217-2003 «Трансформаторы тока. Методика поверки».
Основные средства поверки:
Трансформатор тока ИТТ (диапазон первичного тока 1-15000 А, номинальная частота 50 Гц, номинальное рабочее напряжение 660 В, предел допускаемой погрешности ±0,01% - токовый, ±0,4' - угловой).
Прибор сравнения КТ-01 (номинальный ток 1; 5 А, номинальная частота 50 Гц, предел допускаемой погрешности от ±0,001 % до ±0,10 % - токовый, от ±0,1 % до ±10'-угловой).
Магазин сопротивлений Р 5018 (диапазон значений нагрузки от 1,25 до 50 Ом при cos ф= 0,8; от 1 до 15 Ом при cos ф= 1 , номинальная частота 50 Гц, номинальный ток 5 А, пределы допускаемой погрешности ±(0,05Z + 0,02) Ом).
Сведения о методах приведены в соответствующем разделе паспорта.
Нормативные и технические документы, устанавливающие требования к трансформаторам тока CTM
ГОСТ 7746-2001 «Трансформаторы тока. Общие технические условия».
ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки»
Техническая документация фирмы-изготовителя.
Осуществление торговли и товарообменных операций.
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
