Назначение
Осциллографы сервисные двухканальные ПрофКип С1-93М, ПрофКип С1-99М, ПрофКип С1-103М, ПрофКип С1-128М, ПрофКип С1-131/2М (далее - осциллографы) предназначены для исследования путем визуального наблюдения на экране электронно-лучевой трубки (ЭЛТ) формы электрических сигналов и измерения их амплитудных и временных характеристик.
Описание
Осциллографы (пять модификаций) выполнены в виде моноблока со съемным шнуром сетевого питания. На передней панели находятся экран ЭЛТ, кнопка включения питания, индикатор включения сети, органы управления разверткой и вертикальным отклонением, синхронизацией развертки и режимами отображения, входные разъемы вертикальных каналов и внешней синхронизации, переключатель вида входа канала, выход встроенного калибратора. На задней панели находятся разъем для подключения сетевого шнура питания и сетевые предохранители. Корпус оснащен фиксируемой поворотной ручкой, которая служит для переноски и установки осциллографа при работе под необходимым углом. Осциллографы С1-103М и С1-99М имеют встроенный тестер компонентов, С1-93М - встроенный функциональный генератор, осциллографы С1-128М и С1-131/2М - опцию памяти.
Принцип действия. Входной исследуемый сигнал подается на канал тракта вертикального отклонения, где осуществляется его усиление для получения необходимого размера изображения по вертикали на экране ЭЛТ. В тракте вертикального отклонения осуществляется коммутация каналов в зависимости от заданного режима работы каналов осциллографов (открытые, закрытые). Тракт горизонтального отклонения обеспечивает получение синхронного с исследуемым сигналом линейного развертывающего напряжения и его усиление для обеспечения необходимого размера изображения по горизонтали. ЭЛТ преобразует входные электрические сигналы в видимое изображение исследуемого сигнала. Калибратор служит для калибровки трактов вертикального и горизонтального отклонения, а также для компенсации внешнего делителя.
По условиям эксплуатации осциллографы соответствуют III группе ГОСТ 22261.

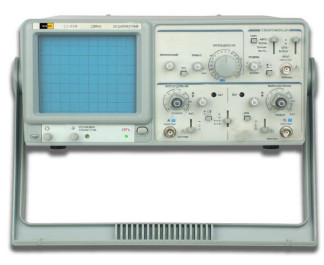

Внешний вид осциллографов представлен на рисунке 1, места пломбирования показаны на рисунке 2.
»“__aJ
Рисунок 2 - Нижняя панель осциллографов
Технические характеристики
Основные метрологические и технические характеристики осциллографов приведены в таблице 1.
Таблица 1
Наименование характеристики
|
Значение
|
Параметры тракта вертикального отклонения
|
Полоса пропускания по уровню -3 дБ, МГц:
- С1-93М, С1-103М, С1-128М, С1-131/2М
- - С1-99М
|
20
35
|
Диапазон коэффициентов вертикального отклонения (устанавливается десятью калиброванными ступенями), мВ/дел, В/дел:
- С1-99М, С1-128М, С1-131/2М
- С1-128М, С1-131/2М с делителем 1:10 -С1-93М, С1-103М
|
от 5 мВ до 5 В от 50 мВ до 50 В от 5 мВ до 20 В
|
Пределы допускаемой основной относительной погрешности коэффициента отклонения, %
|
±3
|
Пределы допускаемой дополнительной относительной погрешности коэффициента отклонения, %, не более:
- С1-128М, С1-131/2М
- от изменения напряжения питания на ±10 %
- от изменения температуры окружающей среды в диапазоне рабочих температур
Пределы допускаемой дополнительной погрешности коэффициента отклонения в рабочих условиях применения, %:
- С1-99М, С1-103М, С1-93М
|
0,5 основной 0,5 основной
±3
|
Диапазон измеряемых напряжений с делителем 1:10:
- С1-128М, С1-131/2М
- С1-99М, С1-103М, С1-93М
|
10 мВ до 300 В 10 мВ до 400 В
|
Пределы основной относительной погрешности измерения напряжения, %:
|
±5
|
Время нарастания переходной характеристики, нс, не более
- С1-99М, С1-128М,
- С1-131/2М
- С1-93М, С1-103М
|
9
12
17,5
|
Входной импеданс канала вертикального отклонения, МОм/пФ:
- при непосредственном входе:
- С1-99М, С1-103М, С1-93М
- С1-128М, С1-131/2М
- с делителем 1:10:
- С1-99М, С1-103М, С1-93М
- С1-128М, С1-131/2М
|
1/25
1/30
10/15
10/20
|
Допускаемое суммарное значение постоянного и переменного амплитудного значения (частотой не более 1 кГц) напряжений на закрытых входах вертикальных каналов с делителем 1:10, В, не более:
- С1-99М, С1-103М, С1-93М
- С1-128М, С1-131/2М
|
400
300
|
Коэффициент развязки между каналами вертикального отклонения, не менее:
- С1-99М, С1-103М, С1-93М
|
2000
|
Сопротивление изоляции между входом сетевой вилки и корпусом осциллографа в нормальных условиях, МОм, не менее
|
20
|
Тракт вертикального отклонения обеспечивает следующие режимы работы: наблюдение сигнала в канале А; наблюдение сигнала в канале Б; суммирование сигналов каналов А и Б; коммутацию каналов А и Б; изменение полярности сигнала канала Б
|
Параметры тракта горизонтального отклонения
|
Диапазон значений коэффициента развертки с возможностью их десятикратной растяжки, мкс/дел
|
от 0,2 до 5 -105 ступенями с шагом 1-2-5
|
Пределы допускаемой основной относительной погрешности коэффициента развертки, %, не более:
- без растяжки
- с растяжкой в диапазоне от 100 нс/дел до 50 мс/дел
|
±3
±5
|
Пределы допускаемой дополнительной относительной погрешности коэффициента развертки для осциллографов С1-128М, С1-131/2М, %, не более:
- от изменения напряжения питания на ±10 %
- от изменения температуры окружающей среды в рабочем диапазоне температур
|
не более основной не более 0,5 основной
|
Диапазон измеряемых временных интервалов:
|
от 100 нс до 0,5 с
|
Пределы основной относительной погрешности измерения временных интервалов, %, не более:
- без растяжки
- с 10 кратной растяжкой
|
±5
±7
|
Параметры канала синхронизации
|
Источники синхронизации развертки: от исследуемого сигнала (внутренняя от каналов А и Б, от внешнего источника, от сети
|
Режимы работы развертки
|
Автоколебательный, ждущий, ТВ
|
Допускаемое суммарное значение постоянного и переменного амплитудного значения (частотой не более 1 кГц) напряжений на входе канала внешней синхронизации, В, не более только для С1-128М, С1-131/2М
|
300
|
Минимальный уровень сигнала запуска синхронизации в диапазоне частот от 10 (20 для С1-128М, С1-131/2М) Гц до 2 МГц:
- внутренняя, не более
- коммутируемый режим, не более
- внешняя, не более
в диапазоне частот от 2 МГц до максимальной:
- внутренняя, не более
- коммутируемый режим, не более
- внешняя, не более
|
0,5 дел
2 дел 200 мВ
1,5 дел
3 дел 800 мВ
|
Входной импеданс канала внешней синхронизации (только для С1-128М, С1-131/2М), МОм/пФ
|
1/25
|
Параметры режима X-Y (для С1-128М, С1-131/2М
|
0
|
Полоса пропускания (уровень -3 дБ), МГц
|
0,5
|
Коэффициент отклонения по входам Х, Y, В/дел
|
от 0,005 до 5
|
Разность фаз в диапазоне частот от 0 до 50 кГц, °
|
3
|
Вход Z: Входное сопротивление, кОм
|
47
|
Полоса пропускания, МГц
|
2
|
Входное напряжение (размах): минимальное, В
максимальное (частотой до 1 кГц)
|
5
30
|
Характеристики встроенного функционального генератора (только для С1-93М)
|
Диапазон воспроизводимых частот, Гц
|
от 0,2 до 2106
|
Форма сигнала
|
синусоида, треугольник, меандр
|
Выходное напряжение (размах), В, не менее
|
20
|
Коэффициент гармоник синусоидального сигнала, %, не более
|
0,3
|
Длительность фронта и среза прямоугольного импульса, нс
|
30
|
Параметры встроенного калибратора
|
Форма выходного сигнала для всех моделей
|
меандр
|
Частота выходного сигнала, кГц
|
1
|
Амплитуда сигнала калибровки, В
|
2,0
|
Пределы допускаемой относительной погрешности частоты и амплитуды сигнала калибровки в рабочих условиях применения, %
в нормальных условиях
|
±2,5
±1,5
|
Параметры ЭЛТ
|
Размер рабочей части экрана ЭЛТ, мм (дел.):
- по горизонтали
- по вертикали
|
100(10) 80 (8)
|
Ширина линии луча, дел, не более
|
0,1
|
Ширина линии луча при коэффициентах отклонения 2 мВ/дел и 5 мВ/дел, дел, не более
|
0,3
|
Смещение луча каждого канала на экране ЭЛТ, дел, не более:
- при переключении переключателя V/дел
- при инвертировании сигнала в канале Б
|
1
2
|
Цвет свечения экрана
|
зеленый
|
Прочие параметры
|
Время установления рабочего режима, минут, не более
|
15
|
Время непрерывной работы в рабочих условиях эксплуатации при сохранении своих технических характеристик, ч
|
8
|
Параметры электрического питания и потребляемой мощности: напряжение сети переменного тока, В :
- С1-128М, С1-131/2М
- С1-93М, С1-99М, С1-103М частота, Гц
потребляемая от сети мощность, ВА, не более
|
110/220±11/22 220 ± 22 50/60± 1 40
|
Г абаритные размеры (ШхВхГ), мм
|
310х150х455
|
Масса, кг, не более:
- С1-93М, С1-99М, С1-103М
- С1-128М, С1-131/2М
|
8,0
7,6
|
Рабочие условия эксплуатации: диапазон рабочих температур, °С:
- С1-128М, С1-131/2М
- С1-93М, С1-99М, С1-103М
относительная влажность окружающего воздуха, % атмосферное давление кПа
|
от 5 до 40 от 10 до 35 до 80 при 25 °С 84 - 106,7
|
Параметры надежности:
Средняя наработка на отказ, часов, не менее Средний срок службы, лет, не менее
|
3500
8
|
Знак утверждения типа
Знак утверждения типа наносится на титульный лист Руководства по эксплуатации типографским способом или специальным штампом, а также на переднюю панель осциллографа методом наклейки.
Комплектность
Комплект поставки прибора соответствует таблице 2. Таблица 2
Наименование и условное обозначение
|
Количество
|
Осциллограф сервисный двухканальный
|
1 шт.
|
Щуп с аксессуарами
|
2 шт.
|
Кабель сетевой с заземлением
|
1 шт.
|
Руководство по эксплуатации с методикой поверки
|
1 экз.
|
Упаковка
|
1 шт.
|
Поверка
осуществляется в соответствии с документом «Осциллографы сервисные двухканальные ПрофКип С1-93М, ПрофКип С1-99М, ПрофКип С1-103М, ПрофКип С1-128М, ПрофКип С1-131/2М. Методика поверки 4226-016-66145830-11МП», утвержденным ГЦИ СИ ФБУ «ЦСМ Московской области» 21 декабря 2011 г.
Основное поверочное оборудование:
- генератор импульсов точной амплитуды Г5-75; диапазон амплитуд от 1 до10 В, относительная погрешность установки ±1,2 %; диапазон периода повторения импульсов от 0,1 мкс до 10 с, относительная погрешность установки периода ±0,1 %;
лист № 6 всего листов 6
- калибратор осциллографов импульсный И1-9; диапазон амплитуд от 30 мкВ до 100 В, относительная погрешность амплитуды ±0,25 %; период следования импульсов калибратора временных интервалов от 0,1 мкс до 10 с, относительная погрешность ±0,01 %;
- генератор сигналов высокочастотный Е8257Б; диапазон частот от 250 кГц до 40 ГГц, относительная погрешность установки частоты не более ±0,01 %; диапазон выходного напряжения от 10 до 2 В, погрешность установки ±0,5 дБ;
- генератор испытательных импульсов И1-14; длительность фронта импульсов менее 1 нс, максимальная амплитуда 20 В, относительная погрешность установки амплитуды ±10 %, длительность импульсов от 0,1 до 10 мкс;
- ваттметр поглощаемой мощности М3-54, диапазон частот от 0 до 17,85 ГГц, диапазон измерения мощности от 10-4 до 1 Вт, погрешность измерений ±4 %.
Сведения о методах измерений
Осциллографы сервисные двухканальные ПрофКип С1-93М, С1-99М, С1-103М, С1-128М, С1-131/2М. Руководства по эксплуатации.
Нормативные и технические документы, устанавливающие требования к осциллографам сервисным двухканальным ПрофКип С1-93М, С1-99М, С1-103М, С1-128М, С1-131/2М
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
ГОСТ 8.311-78 Осциллографы электронно-лучевые универсальные. Методы и средства поверки.
ТУ 4226-014-66145830-2011 Осциллографы универсальные ПрофКип С1-126М, ПрофКип С1-149М, ПрофКип С1-151М, ПрофКип С1-155М, С1-156М. Технические условия.
Рекомендации к применению
выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
