| Номер в госреестре | 49406-12 |
| Наименование СИ | Трансформаторы комбинированные |
| Обозначение типа СИ | AVG 123 |
| Изготовитель | "Trench Italia S.r.l.", Италия |
| Год регистрации | 2012 |
| МПИ (интервал между поверками) | 8 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Трансформаторы комбинированные AVG 123 Назначение средства измерений
Трансформаторы комбинированные AVG 123 (далее - трансформаторы) предназначены для передачи сигнала измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты.
Принцип действия трансформаторов основан на использовании явления электромагнитной индукции, т.е. на создании ЭДС переменным магнитным полем. Трансформаторы относятся к классу масштабных измерительных преобразователей электрических величин.

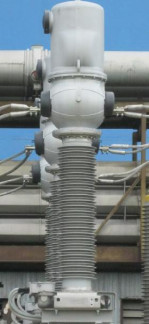

Конструктивно трансформаторы комбинированные AVG 123 представляет собой совмещенные в единой конструкции трансформатор тока и трансформатор напряжения электромагнитного типа. Оба трансформатора размещены в алюминиевом резервуаре, который закреплен на композитном изоляторе, установленном на основании. В резервуаре трансформатор напряжения расположен над трансформатором тока.
В качестве главной изоляции в трансформаторах применяется элегаз. Параметры элегаза контролируются манометром, снабженным контактами, срабатывающими при отклонении давления от нормы. Для защиты резервуара от разрыва при превышении внутреннего давления в его верхней части расположен предохранительный клапан.
Выводы вторичных обмоток помещены в клеммную коробку, закрываемую пломбируемой крышкой, размещенную на корпусе у основания трансформатора. На основании трансформаторов размещена табличка технических данных.
Рабочее положение трансформаторов в пространстве - вертикальное.
I
Таблица 1 - Характеристики трансформаторов комбинированных AVG 123
| Характеристики Значение | ||
| Для трансформатора напряжения | ||
| Номинальное напряжение первичной обмотки, кВ | 110/V3 | |
| Наибольшее рабочее напряжение, кВ | 123 | |
| Номинальное напряжение основной вторичной обмотки №1, В | 100/V3 | |
| Номинальное напряжение основной вторичной обмотки №2, В | 100/V3 | |
| Номинальное напряжение дополнительной вторичной обмотки №1, В | 100/V3 | |
| Номинальное напряжение дополнительной вторичной обмотки №2, В | 100 | |
| Класс точности основной вторичной обмотки № 1 | 0,5 | |
| Класс точности основной вторичной обмотки №2 | 0,5 | |
| Класс точности дополнительной вторичной обмотки №1 | 3Р | |
| Класс точности дополнительной вторичной обмотки №2 | 3Р | |
| Номинальная мощность основной вторичной обмотки №1, В-А | 100 | |
| Номинальная мощность основной вторичной обмотки №2, В-А | 100 | |
| Номинальная мощность дополнительной вторичной обмотки №1, В-А | 100 | |
| Номинальная мощность дополнительной вторичной обмотки №2, В-А | 50 | |
| Для трансформатора тока | ||
| Номинальный первичный ток, А | От 300 до 1000 | 2000 |
| Номинальный вторичный ток, А | 5 | 1 |
| Количество вторичных обмоток для измерений и учета | 1 | 2 |
| Количество вторичных обмоток для защиты | 4 | 3 |
| Классы точности вторичной обмотки для измерений и учета | 0,5S | 0,2S; 0,5S |
| Классы точности вторичной обмотки для защиты | 10] | р |
| Номинальная вторичная нагрузка обмоток для измерений и учета, В-А | 20 | 10; 20 |
| Номинальная вторичная нагрузка обмоток для защиты, В-А | 40 | 30 |
| Номинальный коэффициент безопасности вторичных обмоток для измерений и учета, не более | 5 | |
| Номинальная предельная кратность вторичной обмотки для защиты, не менее | 30 | |
| Общие | ||
| Номинальная частота, Гц | 50 | |
| Габаритные размеры, мм, (высотахдиаметр) | 2460x755 | |
| Масса не более, кг | 490 | |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 | У1 | |
Знак утверждения типа наносится методом трафаретной печати на табличку технических данных трансформатора и типографским способом на титульный лист паспортов.
Трансформатор напряжения AVG 123 6 шт. (Зав. №№ 30069281, 30069282, 30069283,
30069284, 30069285, 30069286).
Паспорт 6 экз.
осуществляется по ГОСТ 8.216-88 «ГСИ. Трансформаторы напряжения. Методика поверки» и по ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Сведений нет.
Нормативные и технические документы, устанавливающие требования к трансформаторам комбинированным AVG 123
1. ГОСТ 1983-2001 Трансформаторы напряжения. Общие технические условия.
2. ГОСТ 7746-2001 Трансформаторы тока. Общие технические условия.
3. ГОСТ 8.216-88 ГСИ. Трансформаторы напряжения. Методика поверки.
4. ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки.
5. Техническая документация фирмы «Trench Italia S.r.l.», Италия.
- «осуществление торговли и товарообменных операций.»;
- «выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям».
