| Номер в госреестре | 32856-13 |
| Наименование СИ | Калибры-скобы |
| Обозначение типа СИ | 209 |
| Изготовитель | "Mitutoyo Corporation", Япония |
| Год регистрации | 2013 |
| Срок свидетельства | 10.08.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Номер в госреестре | 32856-13 |
| Наименование СИ | Калибры-скобы |
| Обозначение типа СИ | 209 |
| Изготовитель | "Mitutoyo Corporation", Япония |
| Год регистрации | 2013 |
| Срок свидетельства | 10.08.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Калибры-скобы серии 209 предназначены для измерений внутренних и наружных линейных размеров различных изделий (диаметров отверстий, толщины стенок труб, ширины канавок и т.д.).
Калибры-скобы серии 209 изготавливаются для внутренних (рисунки 1, 3) и наружных (рисунки 2, 4) измерений, с отсчетом по круговой шкале (рисунки 1-2) и с цифровым отсчетным устройством (рисунок 3-4).
Принцип работы калибров - скоб серии 209 с отсчетом по круговой шкале основан на преобразовании линейных перемещений измерительного стержня через рычажно-зубчатую передачу в угловые перемещения стрелки относительно шкалы.
Калибры-скобы серии 209 с отсчетом по круговой шкале состоят из корпуса, арретира, измерительных губок и круговой шкалы. Круговая шкала устанавливаются на ноль путем вращения подвижного ободка.

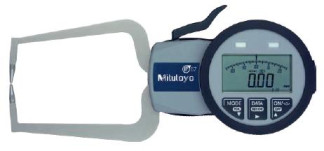

Калибры-скобы серии 209 с цифровым отсчетным устройством состоят из корпуса, арретира, измерительных губок, цифрового отсчетного устройства в виде жидкокристаллического экрана, а также кнопок, с помощью которых осуществляется ряд специальных функций (например, включение/выключение калибра-скобы (ON/OFF) возможность обнуления измеренных значений (<0>), измерение в предустановленном поле допуска (MODE), вывод данных на внешнее устройство (DATA); кнопка предустановки значения (SET), вывод наибольшего или наименьшего измеренного значения, выбор абсолютных или относительных измерений (ABS), сохранение последнего измеренного значения (HOLD)). После установки поля допуска автоматически загорается один из двух встроенных светодиодов (зеленый и красный), показывающих находится ли измеряемый размер в поле допуска. Шкальная индикация обеспечивает визуальное восприятие при нахождения возвратной точки.
Калибры-скобы серии 209 отличаются друг от друга диапазоном измерений, длиной измерительных губок и формой измерительных наконечников: шариковые, конические или дисковые.
В зависимости от исполнения, калибры-скобы серии 209 изготавливаются со сменными или стационарными измерительными наконечниками.
Калибры-скобы серии 209 с цифровым отсчетным устройством имеют в своем составе встроенное программное обеспечение._
| Наименование ПО | Идентифика ционное наименование ПО | Номер версии (идентификационн ый номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификато ра ПО |
| USB-ITPAK | - | У.1.ХХХ - у.З.ХХХ | - | - |
Операционная система, имеющая оболочку доступную пользователю, отсутствует. Программное обеспечение и его окружение являются неизменными, средства для программирования или изменения метрологически значимых функций отсутствуют.
Таблица 1. Основные технические характеристики калибров-скоб
| Модификация | Диапазон измерений, мм | Цена деления (шаг дискретности отсчета), мм | Измерительный наконечник, мм | Пределы допускаемой абсолютной погрешности, мм | Измерительное усилие, Н |
| С отсчетом по круговой шкале для внутренних измерений | от 10 до 35 от 30 до 55 от 50 до 75 | 0,025 | 0 1,61 | ± 0,075 | < 2 |
| от 6 до 18 от 10 до 22 от 20 до 32 | 0,01 | 0 1,61 | ± 0,040 | < 2 | |
| от 5 до 15 от 10 до 20 | 0,01 | R 0,22 | ± 0,030 | < 2 | |
| от 10 до 30 от 20 до 40 | ± 0,040 | ||||
| от 5 до 15 | 0,005 | 0 0,61 | ± 0,015 | от 0,8 до 1,2 | |
| от 10 до 30 от 20 до 40 от 30 до 50 от 40 до 60 от 50 до 70 от 60 до 80 от 70 до 90 от 80 до 100 | 0,01 | 0 1,01 | ± 0,030 | от 1,1 до 1,6 | |
| от 15 до 65 | 0,05 | 0 1,51 | ± 0,050 | от 0,9 до 1,9 | |
| от 40 до 90 от 70 до 120 | 0,05 | 0 2,01 | ± 0,050 | от 0,9 до 1,9 | |
| от 2,5 до 12,5 | 0,005 | 2 ,0 R | ± 0,015 | от 0,8 до 1,2 | |
| от 50 до 100 от 90 до 140 от 130 до 180 | 0,01 | 0 0 | ± 0,030 | от 1,1 до 1,6 | |
| С цифровым отсчетным устройством для внутренних измерений | от 5 до 15 | 0,005 | 0 0,61 | ± 0,015 | от 0,8 до 1,2 |
| от 10 до 30 от 20 до 40 от 30 до 50 от 40 до 60 от 50 до 70 от 60 до 80 от 70 до 90 | 0,01 | 0 1,01 | ± 0,030 | от 1,1 до 1,6 |
| Модификация | Диапазон измерений, мм | Цена деления (шаг дискретности отсчета), мм | Измерительный наконечник, мм | Пределы допускаемой абсолютной погрешности, мм | Измерительное усилие, Н |
| С цифровым отсчетным устройством для внутренних измерений | от 13 до 43 | 0,02 | 0 1,31 | ± 0,040 | от 1,2 до 1,7 |
| от 15 до 65 | 0,02 | 0 1,51 | ± 0,060 | от 1,0 до 1,8 | |
| от 30 до 60 | 0,02 | 0 1,51 | ± 0,040 | от 1,2 до 1,7 | |
| от 50 до 80 | 0 2,01 | ||||
| от 70 до 100 | |||||
| от 90 до 120 | |||||
| от 40 до 90 | 0,02 | 0 2,01 | ± 0,060 | от 1,0 до 1,8 | |
| от 2,5 до 12,5 | 0,005 | Я О 2 | ± 0,015 | от 0,8 до 1,2 | |
| С отсчетом по круговой шкале для измерений наружных размеров | от 0 до 10 | 0,1 | 0 2,0х; R 0,52 | ± 0,100 | от 0,3 до 1,3 |
| от 0 до 10 | 0,005 | 0 1,51; R 0,42 | ± 0,015 | от 0,8 до 1,2 | |
| от 0 до 20 | 0,01 | 0 1,51; R 0,42 | ± 0,030 | от 1,1 до 1,6 | |
| от 0 до 10 | 0,005 | 0 1,51; 0 2,01 | ± 0,015 | от 0,8 до 1,2 | |
| от 0 до 20 | 0,01 | 0 1,51; 0 2,01 | ± 0,030 | от 1,1 до 1,6 | |
| от 0 до 50 | 0,05 | 0 3,01 | ± 0,050 | от 0,8 до 1,7 | |
| от 0 до 10 | 0,1 | 0 2,01 | ± 0,100 | от 0,3 до 1,3 | |
| от 0 до 50 | 0,05 | 0 3,01 | ± 0,050 | от 0,8 до 1,7 | |
| от 0 до 20 | 0,01 | R 0,42 | ± 0,030 | от 1,1 до 1,6 | |
| от 0 до 10 | 0,005 | 0 104 | ± 0,020 | от 0,8 до 1,2 | |
| С цифровым отсчетным устройством для наружных измерений | от 0 до 10 | 0,005 | 0 1,51 | ± 0,015 | от 0,8 до 1,2 |
| от 0 до 20 | 0,01 | 0 1,51 | ± 0,030 | от 1,1 до 1,6 | |
| от 0 до 30 | 0,02 | 0 3,01 | ± 0,040 | от 0,9 до 1,6 | |
| от 0 до 10 | 0,005 | 0 104 | ± 0,020 | от 0,8 до 1,2 | |
| от 0 до 30 | 0,02 | 0 504 | ± 0,040 | от 0,9 до 1,6 | |
| от 0 до 50 | 0,02 | 0 5,01 | ± 0,060 | от 0,8 до 1,7 | |
| от 0 до 50 | 0,02 | 0 504 | ± 0,080 | от 0,8 до 1,7 |
Примечание:
1 - твердосплавные шариковые измерительные наконечники;
2 - твердосплавные конусные измерительные наконечники;
3 - сменные твердосплавные шариковые измерительные наконечники;
4
- дисковые измерительные наконечники.
Повторяемость составляет 1 цену деления калибров-скоб с отчетом по круговой шкале или шаг дискретности отсчета для калибров-скоб с цифровым отсчетным устройством. Диапазон рабочих температур, °С от 0 до +40.
Относительная влажность, % не более 80.
Знак утверждения типа наносится на титульный лист паспорта калибров-скоб серии 209 типографским способом и на футляр методом наклейки.
| Наименование | Количество |
| Калибр-скоба серии 209 | 1 шт. |
| Измерительные наконечники | 1 компл. |
| Элемент питания (для калибров-скоб с цифровым отсчетным устройством) | 1 компл. |
| Футляр | 1 шт. |
| Паспорт | 1 экз. |
| Методика поверки | 1 экз. |
осуществляется по документу МП 32856-13 «Калибры-скобы серии 209. Методика поверки», утвержденному ФГУП «ВНИИМС» 09 октября 2013 г.
Основные средства поверки:
- меры длины концевые плоскопараллельные 4-го разряда по ГОСТ Р 8.763-2011;
- кольца установочные серии 177 с допускаемым отклонением действительного диаметра от номинального ± 0,01 мм для колец от 2,5 до 45 мм и ± 0,02 мм для колец свыше 45 до 200 мм.
Метод измерений приведен в разделе «Порядок работы» паспорта «Калибры-скобы серии 209. Паспорт».
Нормативные и технические документы, устанавливающие требования к калибрам-скобам серии 209
ГОСТ Р 8.763-2011 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 1 • 10-9 .. .50 м и длин волн в диапазоне 0,2 ... 50 мкм». Техническая документация фирмы Mitutoyo Corporation, Япония.
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации, обязательным требованиям.
