| Номер в госреестре | 29312-15 |
| Наименование СИ | Трансформаторы напряжения |
| Обозначение типа СИ | EOF-123/245 |
| Изготовитель | "PFIFFNER Instrument Transformers Ltd.", Швейцария |
| Год регистрации | 2015 |
| Срок свидетельства | 27.11.2025 |
| МПИ (интервал между поверками) | 8 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы напряжения EOF-123/245 предназначены для передачи сигналов измерительной информации измерительным приборам и/или устройствам защиты и управления, применяются в электросетях 110 кВ и 220 кВ переменного тока промышленной частоты.
Трансформаторы напряжения типа EOF-123/245 представляют собой однофазные масштабные преобразователи индуктивного типа. Принцип действия основан на явлении взаимной индукции в обмотках, намотанных на один сердечник.. Имеют первичную обмотку, четыре основные вторичные обмотки и одну дополнительную. Обмотки изолированы бумажномасляной изоляцией и помещены в металлический бак, заполненный маслом. Наверху фарфоровой или клмпозитной покрышки расположена головка из легированного алюминия с маслорасширителем и маслянным затвором. Вывод Х первичной обмотки и выводы x1, х2, x3, x4 и хд вторичных обмоток находятся в клеммной коробке, помещенной внизу на баке трансформатора, и заземляются. Для предотвращения несанкционированного доступа к вторичным обмоткам предусмотрено пломбирование крышки клеммной коробки. Изготавливаются модификации трансформаторов на различные наибольшие напряжения, обозначаемые EOF-123 и EOF-245, которые различаются номинальными первичными напряжениями, габаритами и весом. Модификация EOF-123 может по заказу выпускаться под названием EOF-145 с теми же характеристиками.

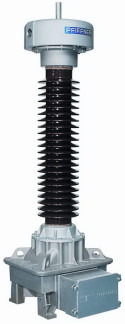

Общий вид трансформатора напряжения EOF-123/245 показан на рисунке 1
| Характеристики | EOF-123 EOF-145 | EOF- 245 |
| Наибольшие рабочие напряжения, кВ | 126 | 252 |
| Номинальные первичные напряжения, кВ | 110/V3 | 220/V3 |
| Номинальные вторичные напряжения, В - измерительных (основных) обмоток; - дополнительной | 100/V3, 100 | |
| Класс точности/ нагрузка, В • А -- для основных вторичных обмоток №1 и №2 - для основной вторичной обмотки №3 - для дополнительной вторичной обмотки. | 0,2/(5-400); 0,5/(5-600); 3Р/(5-1500) | |
| Предельная мощность, В • А | 1500 | |
| Номинальная частота, Гц | 50 | |
| Масса не более, кг | 380 | 450 |
| Г абаритные размеры, мм | 510 x710x1974 | 550 x730x3078 |
Трансформатор напряжения - 1 шт.
Руководство по эксплуатации - 1 экз.
Паспорт - 1 экз.
Осуществляется по ГОСТ 8.216-2011 " ГСИ. Трансформаторы напряжения. Методика поверки". Основные средства поверки:
- Трансформатор напряжения эталонный NVOS, номинальные первичные напряжения 110/V3, 220/V3, класс точности 0,01.
- Прибор сравнения КНТ-03, погрешность напряжения ± (0,001+0,03хА) %, угловая погрешность ±(0,1+0,03хА) мин, где А-значения измеряемой погрешности.
Сведения приведены в руководстве по эксплуатации «Трансформаторы напряжения EOF-123/245 фирмы “PFIFFNER Instrument Transformers Ltd.”, Швейцария
Нормативные документы, устанавливающие требования к трансформаторам напряжения EOF-123/245:
ГОСТ 1983-2001 "Трансформаторы напряжения. Общие технические условия".
ГОСТ 8.216-2011 "ГСИ. Трансформаторы напряжения. Методика поверки".
