| Номер в госреестре | 18098-16 |
| Наименование СИ | Счетчики газа |
| Обозначение типа СИ | КГ4 Берестье |
| Изготовитель | СП "БЭМКРОМГАЗ" ООО, Беларусь, г.Брест |
| Год регистрации | 2016 |
| Срок свидетельства | 24.04.2019 |
| МПИ (интервал между поверками) | 8 лет |
| Описание типа | скачать |
Счетчики газа КГ4 «Берестье» (далее - счетчик) предназначены для измерения количества природного газа по ГОСТ 5542-87 или паров сжиженного углеводородного газа по ГОСТ 20448-90, а также других неагрессивных газов, применяемых в бытовых и производственных целях.
Счетчик состоит из герметичного металлического корпуса, две половины которого соединяются между собой обечайкой, измерительного механизма, смонтированного внутри корпуса и счетного механизма.
Г аз, проходящий через счетчик, заполняет поочередно две камеры и придает возвратнопоступательные движения мембранам, которые посредством рычажной передачи приводят во вращение кулачковый механизм.
Кулачковый механизм обеспечивает золотниковое распределение газа по четырем камерам и через привод передает вращение на цифровой счетчик, пропорционально количеству прошедшего газа.
Счетчики выпускаются в модификациях КГ4, КГ4Т.
Счетчик КГ4Т имеет в конструкции дополнительно биметаллический температурный компенсатор, установленный на измерительном механизме. Спиральный биметаллический элемент воздействует на механизм перемещения диафрагм измерительных камер, тем самым корректируются показания объема газа в зависимости от температуры окружающей среды. Коррекция по температуре осуществляется в диапазоне от минус 20 до плюс 35°С.
В зависимости от направления потока газа счетчики имеют следующие варианты исполнений:
КГ4
- ОТИБ. 407279.013 -02 - слева направо (левый);
- ОТИБ. 407279.013 -03 - справа налево (правый);
КГ4Т
- ОТИБ. 407279.013 -08 - слева направо (левый);
- ОТИБ. 407279.013 -09 - справа налево (правый).

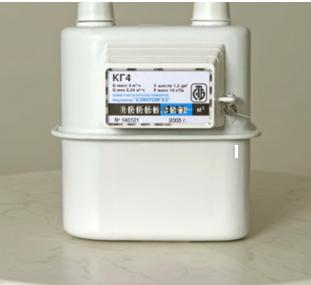

Рисунок 1 - Общий вид счетчиков
отсутствует.
Таблица 1
| Наименование показателя | КГ4 КГ4Т |
| Номинальный расход, Q ном, м3/ч | 4 |
| Максимальный расход Q макс, м3/ч | 6 |
| Минимальный расход Q мин, м3/ч | 0,04 |
| Максимальное избыточное рабочее давление, кПа | 10 |
| Потеря давления при максимальном расходе, не более, Па | 200 |
| Пределы основной относительной погрешности измерений при нормальных условиях в диапазоне расходов, %: -свыше 0,1 Qnom до Qmax -от Qmin до 0,1Qnom | ±1,5 ±3,0 |
| Наименование показателя | КГ4 | КГ4Т |
| Дополнительная относительная погрешность, вызванная отклонением температуры измеряемого газа от нормальной, при изменении температуры на 10С, в диапазоне температур, не более % от минус 10 до плюс 50 °С, % на 1 °С не более от минус 20 до плюс 35 °С, % на 1 °С не более | ±0,45 | ±0,1 |
| Порог чувствительности, м3/ч | 0,002 QffiM | |
| Циклический объем, дм 3 | 1,2 | |
| Емкость счетного механизма, м 3 | 99999,999 | |
| Г абаритные размеры, мм, не более | 200х170х225 | |
| Резьбовые штуцера (по ГОСТ 6357-81) | G1-A или G3/4-A | |
| Межосевое расстояние между штуцерами, мм | 110±5 | |
| Масса, кг, не более | 2,3 | |
| Условия эксплуатации: -температура окружающей среды,°С -влажность при температуре плюс 35°С, % | от -40 до +50 95 | |
| Средний срок службы, лет, не менее | 16 | |
| Средняя наработка на отказ, ч, не менее | 10000 | |
наносится на щитке счетного механизма любым методом, обеспечивающим качество печати, а также на титульный лист руководства по эксплуатации типографским способом.
Таблица 2
| Наименование | Кол-во | Примечание |
| Счетчик газа «Берестье» | 1 | По заказу |
| Заглушки резьбовых штуцеров | 2 | |
| Упаковка | 1 | |
| Руководство по эксплуатации | 1 | |
| Комплект арматуры в составе: | ||
| - переходник | 2 | |
| - гайка | 2 | |
| - прокладка | 2 |
осуществляется по ГОСТ 8.324-2002 «ГСИ. Счетчики газа. Методика поверки».
Основные средства поверки:
установка для поверки бытовых счетчиков газа УПС-7,5, диапазон объемных расходов от 0,008 до 10,0 м /ч, пределы допускаемой относительной погрешности:
±1% в диапазоне расходов от Qmin до 0,1Qnom включительно;
±0,5% в диапазоне расходов свыше 0,1Qnom до Qmax включительно.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в раздел 8 документа ОТиБ 407279.013 РЭ «Счетчики газа «Берестье». Руководство по эксплуатации».
приведены в эксплуатационном документе.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ТУ РБ 07514363.020-97 Счетчики газа «Берестье». Технические условия ГОСТ 8.324-2002 ГСИ. Счетчики газа. Методика поверки
| Зарегистрировано поверок | 1318 |
| Поверителей | 54 |
| Актуальность данных | 23.10.2025 |
