| Номер в госреестре | 15723-12 |
| Наименование СИ | Установки измерительные ультразвуковые |
| Обозначение типа СИ | серии "Сканер" |
| Изготовитель | Общество с ограниченной ответственностью "АЛТЕС" (ООО "АЛТЕС"), Московская обл., г. Дзержинский; ЗАО "КОНСТРУКЦИЯ", г. Липецк |
| Год регистрации | 2012 |
| Срок свидетельства | 25.09.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Установки измерительные ультразвуковые серии «Сканер» (в дальнейшем - установки) предназначены для измерения координат дефектов и обнаружения их в сварных соединениях и основном металле трубопроводов, сосудов, резервуаров, металлоконструкций с толщиной стенки от 4 до 82 мм со скоростью распространения ультразвуковых волн С = 2200 ... 6300 м/с, а также для измерения остаточной толщины изделий от 4 до 60 мм (специальным блоком - до 150 мм). Установки используются для ручного, механизированного, автоматизированного ультразвукового контроля качества изделий со скоростью не более 1 м/мин, а также для обнаружения и определения характеристик дефектов в сварных соединениях и основном материале изделий с толщиной стенки от 0,5 до 3000 мм по стали в режиме дефектоскопа общего назначения.
Установки измерительные ультразвуковые серии «Сканер» позволяют производить с автоматической фиксацией и расшифровкой результаты контроля.
Принцип действия установок основан на использовании методов ультразвуковой дефектоскопии, основанных на прохождении, отражении и трансформации ультразвуковых колебаний в металлах и сварных соединениях.
Установки имеют многоэлементный акустический блок (АБ), состоящий из 6 ... 16 неподвижных ультразвуковых пьезопреобразователей, которые прозвучивают все сечение по различным схемам и способам ультразвукового контроля (УЗК) в 16-ти тактовом режиме.
При сканировании АБ на каждом миллиметре пути фиксируются амплитуды по всем заложенным схемам УЗК, которые обрабатываются микропроцессором восьмиканального дефектоскопа по специальному алгоритму и заносятся в память. В конструкцию АБ встроен датчик пути, который отсчитывает проконтролированное количество миллиметров и позволяет измерять длину дефекта.
По окончании работы оператор просматривает результаты УЗК на экране дефектоскопа и распечатывает записанную информацию. На документе контроля указывают параметры дефектов (координаты, развитие по высоте и длине) и их форма (объемные, плоскостные, объемно-плоскостные).
Результаты проведенного УЗК выводятся на цифропечать в виде построчной таблицы на стандартный лист бумаги (формат А4).

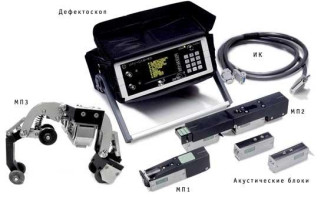

Общий вид установки показан на рисунке 1.
Рисунок 1.
Идентификационные признаки ПО установки соответствуют данным, приведенным в таблице 1.
Таблица 1.
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| ПО для обработки измерений установки УИУ серии «Сканер» | СКАР2.00.00.00 ПО | 4.0.350 или выше | 406e23d61ae060da4 3e9338e78341d01 (для версии 4.0.350) | MD5 |
Защита метрологически значимой части программного обеспечения (ПО) состоит в блокировании работы блока аналого-цифрового преобразователя (АЦП) при несовпадении введенных параметров контроля и параметров дефектоскопа загруженных в постоянно запоминающее устройство (ПЗУ).
Уровень защиты «А» от непреднамеренных и преднамеренных изменений в соответствии с МИ 3286-2010.
| Наименование параметра | Значение параметра |
| Дискретность регистрации, мм: - датчика пути при дефектоскопии; - датчика пути при толщинометрии; | 1 2 |
| Диапазон измерения выявляемых дефектов, мм: - по длине; - по высоте (диаметру). | От 2 до 25000 От 1 до 7 |
| Пределы допускаемой абсолютной погрешности измерения координат отражателя, в диапазоне от 2 до 3000 мм (для ручного режима), мм: | ±1 |
| Диапазон регулировки ВРЧ (временной регулировки чувствительности), дБ | От 0 до 84 |
| Диапазон измерения временных интервалов, мкс | От 0 до 1750 |
| Пределы допускаемой основной абсолютной погрешности измерения временных интервалов, мкс | ±(0,1 + 0,001-Т), где Т -измеренное значение временного интервала, мкс. |
| Пределы допускаемой абсолютной погрешности измерения отношения амплитуд сигналов, % | ±1 |
| Пределы допускаемого значения абсолютной погрешности измерения длины дефекта, мм: | ±(0,04L + 1), где L - измеренное значение длины дефекта, мм. |
| Пределы допускаемого значения абсолютной погрешности измерения высоты (глубины) дефекта, мм: | ±1 |
| Распознаваемость дефектов, т.е. вероятность выявления характерных отличий в параметрах дефектов, не менее: | 0,8 |
| Диапазон измерения толщин, мм - со специальным блоком, мм | От 4 до 60 От 4 до 150 |
| Пределы допускаемого значения абсолютной погрешности измерения толщины изделия, мм: | ±(0,01H + 0,1), где H -измеренное значение толщины изделия, мм. |
| Потребляемая мощность, В А: | 10 |
| Масса установки, кг: - для ручного УЗК (без аккумуляторов); - для механизированного УЗК; - для автоматизированного УЗК; | 4 18 50 |
| Габаритные размеры, мм, не более - электронного блока (без ручки переноса); - механоакустического блока; | 210x230x95 245x55x45 |
| Условия эксплуатации установки: - диапазон рабочих температур окружающего воздуха, °С; - относительная влажность воздуха при температуре 25 °С, %; - атмосферное давление, кПа. | от минус 20 до плюс 45 до 80 84 ... 106 |
наносится на переднюю панель установки методом гравирования, шелкографии или фотохимическим методом и на титульном листе паспорта методом печати.
В комплект поставки входит следующее оборудование:
Восьмиканальный дефектоскоп (электронный блок с блоком питания) Механоакустический блок двухсторонний (МАБ2) *
механическое приспособление МП2 акустический блок №1 (левый, правый) акустический блок №2 (левый, правый)
Механоакустический блок односторонний (МАБ1) * 1 шт.
механическое приспособление МП1 акустический блок №129
Механоакустический блок односторонний (МАБ1Д) * 1 шт.
механическое приспособление МП1 Д акустический блок №3Д (левый, правый) акустический блок №4Д (левый, правый) акустический блок №45Д (левый, правый)
Механоакустический блок двухсторонний (МАБ3) * 1 шт.
механическое приспособление МП3 акустический блок № 9
Механоакустический блок двухсторонний (МАБ4) * 1 шт.
механическое приспособление МП2.01 акустический блок №1 (левый, правый) акустический блок №2 (левый, правый) бандаж МАБ4
Информационный кабель одинарный (ИК1) 1 шт.
Информационный кабель двойной (ИК2) 1 шт.
Информационный кабель одинарный (ИК3) 1 шт.
Чехол 1 шт.
Футляр 1 шт.
Кабель для связи с ПК 1 шт.
Диск с программой перекачки данных на компьютер 1 шт.
Зарядное устройство и аккумуляторы 9 А/ч 1 шт.
Образец для проверки работоспособности установки 1 шт.
Принтер 1 шт.
Техническая документация: руководство по эксплуатации 1 шт.
: - количество и типы поставляемых механоакустических блоков согласуются с Заказчиком;
осуществляется по методике поверки (раздел 14 руководства по эксплуатации СКАН2.00.00.000 РЭ), утвержденной ГЦИ СИ ФГУП «ВНИИОФИ» в июле 2012 г.
Основные средства поверки:
1. Осциллограф цифровой TDS 2012B (диапазон измеряемых размахов напряжений импульсных радиосигналов 4 мВ - 500 В, пределы основной относительной погрешности измерения амплитуды напряжения ±3 %).
2. Генератор сигналов сложной формы АFG 3022 (синусоидальный сигнал от 1 мГц до 25 МГц, диапазон от 10 мВразмах до 10 Вразмах, погрешность ±1 % (от величины + 1 мВ), амплитудная неравномерность (<5 МГц) ±0,15 дБ, (от 5 до 20 МГц) ±0,3 дБ).
3. Контрольный образец №2 из комплекта контрольных образцов и вспомогательных устройств КОУ-2 (высота 59 мм; боковые цилиндрические отверстия диаметром 2 и 6 мм).
4. Меры моделей дефектов ОСА-1-1
5. Комплект ультразвуковой мер толщины КУМТ-01 (толщина 4, 30, 50 мм, погрешность измерения толщины образца ±0,02 мм).
Сведения о методах измерений приведены в Руководстве по эксплуатации СКАН2.00.00.000. РЭ, раздел 6.
Нормативные и технические документы, устанавливающие требования к Установкам измерительным ультразвуковым серии «Сканер»
Технические условия «Установки измерительные ультразвуковые серии «Сканер», ТУ 4276-003-18026253-96.
Установки измерительные ультразвуковые серии «Сканер» применяются в сфере производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
| Зарегистрировано поверок | 5688 |
| Поверителей | 52 |
| Актуальность данных | 08.06.2025 |
