| Номер в госреестре | 98885-26 |
| Наименование СИ | Виброметры |
| Обозначение типа СИ | МЕГЕОН 09636 |
| Изготовитель | Общество с ограниченной ответственностью «МАКСПРОФИТ» |
| Год регистрации | 2026 |
| Срок свидетельства | 06.07.2031 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Виброметры МЕГЕОН 09636 (далее - виброметры) предназначены для измерения амплитудного значения виброускорения, среднего квадратического значения (далее - СКЗ) виброскорости и размаха виброперемещения.
Принцип действия виброметра основан на преобразовании вибрации контролируемого объекта в пропорциональный электрический сигнал и дальнейшей обработке.
Виброметр конструктивно состоит из измерительного блока и выносного вибропреобразователя. На передней панели измерительного блока расположен жидкокристаллический экран для вывода результатов измерений. Выносной вибропреобразователь имеет резьбовое отверстие для крепления к вибрирующей поверхности или для установки щупа.
Общий вид виброметра и вибропреобразователя, место нанесения заводского номера и знака утверждения типа средства измерений приведены на рисунке 1.
Заводской номер виброметра в виде цифрового обозначения, состоящий из арабских цифр, обеспечивающий идентификацию каждого экземпляра средства измерений, наносится на маркировочную табличку, расположенную на корпусе измерительного блока.
Схема пломбировки от несанкционированного доступа, место для подключения вибропреобразователя приведены на рисунке 2.
Нанесение знака поверки на средство измерений не предусмотрено.
Место нанесения заводского номера
Место нанесения знака
утверждения типа

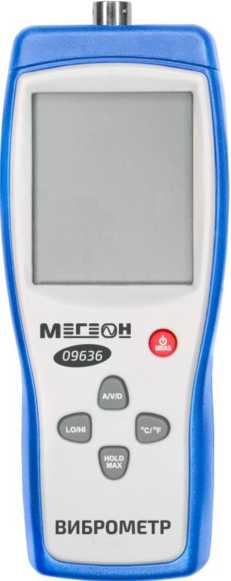

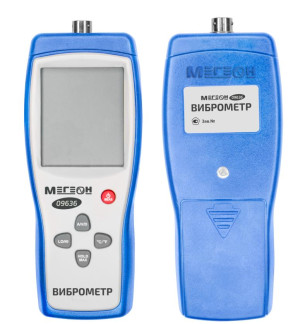

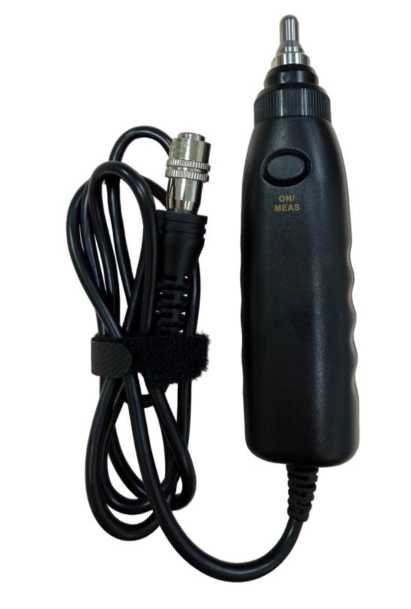

Рисунок 1 -Общий вид виброметра и вибропреобразователя, место нанесения заводского номера и знака утверждения типа средства измерений
Разъем для подключения вибропреобразователя
Саморазрушающаяся этикетка предприятия-изготовителя, ограничивающая несанкционированный доступ
Рисунок 2 - Схема пломбировки от несанкционированного доступа
Метрологически значимое программное обеспечение (далее - ПО) устанавливается в микроконтроллер измерительного блока на заводе-изготовителе во время производственного цикла.
В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 конструкция виброметров исключает возможность несанкционированного влияния на ПО и измерительную информацию. Обновление ПО в процессе эксплуатации не осуществляется. В соответствии с п.
4.5 рекомендации по метрологии Р 50.2.077-2014 уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий».
Идентификационные данные встроенного ПО - отсутствуют.
Таблица 1- Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений виброускорения (амплитудное значение) на базовой частоте 160 Гц, м/с2 | от 0,1 до 198,0 |
| Пределы допускаемой абсолютной погрешности измерений виброускорения, м/с2 | ±(0,1-Аизм + 2 е.м.р.), где Аизм - измеренное значение виброускорения, м/с2; е.м.р. -единица младшего разряда, м/с2 |
| Значение единицы младшего разряда, м/с2 | 0,1 |
| Диапазон измерений виброскорости (СКЗ) на базовой частоте 80 Гц, мм/с | от 0,1 до 199,9* |
| Пределы допускаемой абсолютной погрешности измерений виброскорости, мм/с | ±(0,1- Vu3m + 2 е.м.р.), где Vu3m - измеренное значение виброскорости, мм/с; е.м.р. -единица младшего разряда, мм/с |
| Значение единицы младшего разряда, мм/с | 0,1 |
| Диапазон измерения виброперемещения (размах) на базовой частоте 40 Гц, мм | от 0,01 до 1,999* |
| Пределы допускаемой абсолютной погрешности измерений виброперемещения, мм | ±(0,1-Su3m + 2 е.м.р.), где Su3m - измеренное значение виброперемещения, мм; е.м.р. -единица младшего разряда, мм |
| Значение единицы младшего разряда, мм | 0,001 |
| Частотный диапазон измерения виброускорениия, Гц | от 10 до 1000 (НЧ) от 1000 до 10000 (ВЧ) |
| Диапазон рабочих частот виброскорости и виброперемещения, Гц | от 12,5 до 1000,0 |
| * - в диапазоне виброускорения от 0,1 до 198,0 м/с2 (амплитудное значение) | |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: диапазон рабочих температур, °C диапазон относительной влажности воздуха, % | от 0 до +40 от 30 до 90 |
| Условия хранения: диапазон температур, °C относительная влажность воздуха при температуре 35 °C, % | от -20 до +60 не более 90 |
| Габаритные размеры, мм, не более: - измерительный блок (длинахширинахвысота) - вибропреобразователь (диаметрхвысота) | 159 х 66 х 31 мм 25 х 125 мм |
| Масса, кг, не более: - измерительный блок (без элемента питания) - вибропреобразователь | 0,155 0,100 |
Таблица 3 - Показатели надежности
| Наименование характеристики | Значение |
| Средний срок службы, лет | 3 |
| Средняя наработка на отказ, ч | 10000 |
наносится на титульный лист паспорта типографским способом и на маркировочную этикетку, приклеенную к корпусу виброметра.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Вибометр (измерительный блок) | МЕГЕОН 09636 | 1 шт. |
| Вибропреобразователь с кабелем подключения | _ | 1 шт. |
| Сменные наконечники | _ | 3 шт. |
| Кейс для переноски и хранения | _ | 1 шт. |
| Руководство по эксплуатации/паспорт | _ | 1 экз. |
приведены в разделе «Инструкция по эксплуатации» документа РЭ «Виброметр МЕГЕОН 09636. Руководство по эксплуатации».
ТУ 26.51.66-010-23430128-2025 «Виброметр МЕГЕОН 09636. Технические условия»;
Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения».
